Anzeige des Kanalzustands
Kosten pro Kanal. Auch die Möglichkeit der Potentialtrennung durch Ein-
speiseklemmen hilft, die Anzahl der ungenutzten Kanäle gering zu halten.
Die integrierten Leuchtdioden zeigen in Sensor / Aktor - Nähe den Zustand
jedes Kanals an.
K-Bus
Endklemme
Der K-Bus ist der Datenweg innerhalb der Klemmleiste. Über sechs Kon-
takte an den Seitenwänden der Klemmen wird der K-Bus vom Busklem-
men-Controller durch alle Klemmen geführt. Die Endklemme schließt den
K-Bus ab. Der Benutzer muß sich keinerlei Wissen über die Funktion des
K-Bus oder die interne Arbeitsweise von Klemmen und Busklemmen-
Controller aneignen. Viele lieferbare Software - Tools erlauben eine kom-
fortable Projektierung, Konfiguration und Bedienung.
Potential - Einspeiseklem-
men für potentialgetrennte
Gruppen
Über drei Powerkontakte wird die Betriebsspannung an nachfolgende
Klemmen weitergegeben. Durch den Einsatz von Potential - Einspeise-
klemmen, können Sie die Klemmleiste in beliebige potentialgetrennte
Gruppen gliedern. Die Einspeiseklemmen werden bei der Ansteuerung der
Klemmen nicht berücksichtigt, sie dürfen an beliebiger Stelle in die Klemm-
leiste eingereiht werden.
In einer Klemmleiste können Sie bis zu 64 Klemmen einsetzen, Potential –
Einspeiseklemmen und Endklemme mit eingeschlossen.

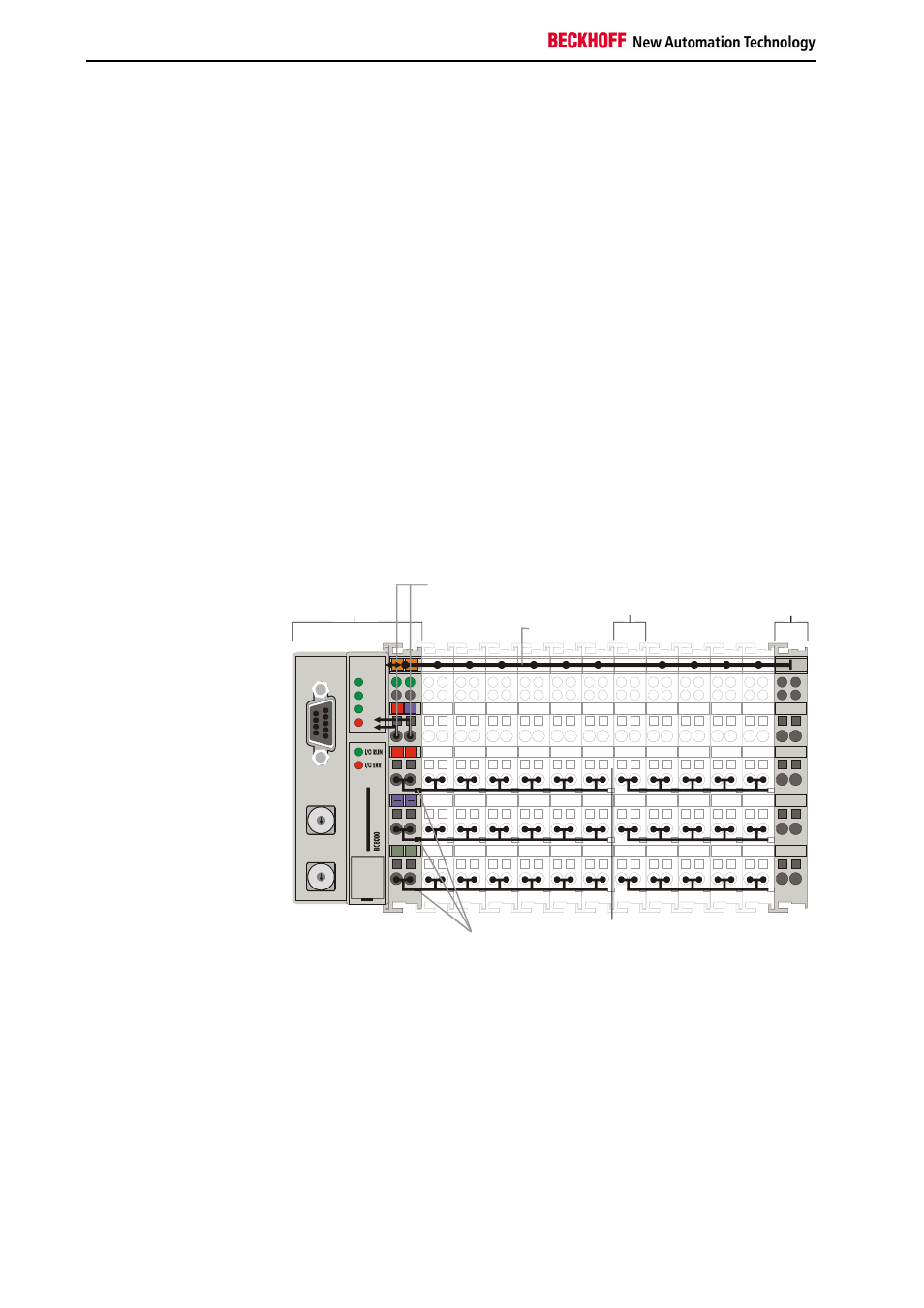

Das Prinzip der Busklemme
