Produktübersicht
Klemmstelle Beschreibung
Bezeichnung Nr.
1 nicht belegt
230 V
AC
(120 V
AC
) 2 Einspeiseeingang 230 V
AC
(120 V
AC
), intern verbunden mit
Klemmstelle 6 und Powerkontakt)
0 V 3 0 V für Einspeiseeingang (intern verbunden mit Klemmstelle 7 und
Powerkontakt)
PE 4 Schutzleiter (intern verbunden mit Klemmstelle 8 und PE­
Powerkontakt)
5 nicht belegt
230 V
AC
(120 V
AC
) 6 Einspeiseeingang 230 V
AC
(120 V
AC
), intern verbunden mit
Klemmstelle 2 und Powerkontakt)
0 V 7 0 V für Einspeiseeingang (intern verbunden mit Klemmstelle 3 und
Powerkontakt)
PE 8 Schutzleiter (intern verbunden mit Klemmstelle 4 und PE­
Powerkontakt)
LEDs
LED Farbe Bedeutung
Power­LED grün aus Keine Spannung am Einspeiseeingang
an 230 V
AC
(120 V
AC
) am Einspeiseeingang
Prozessdaten (nur EL9160)
Die EL9160 hat eine Btbreite von 1 Bit (Diagnosebit für Spannung an den Powerkontakten, "PowerOK") im
Prozessabbild und stellt sich im TwinCAT Baum wie folgt dar:

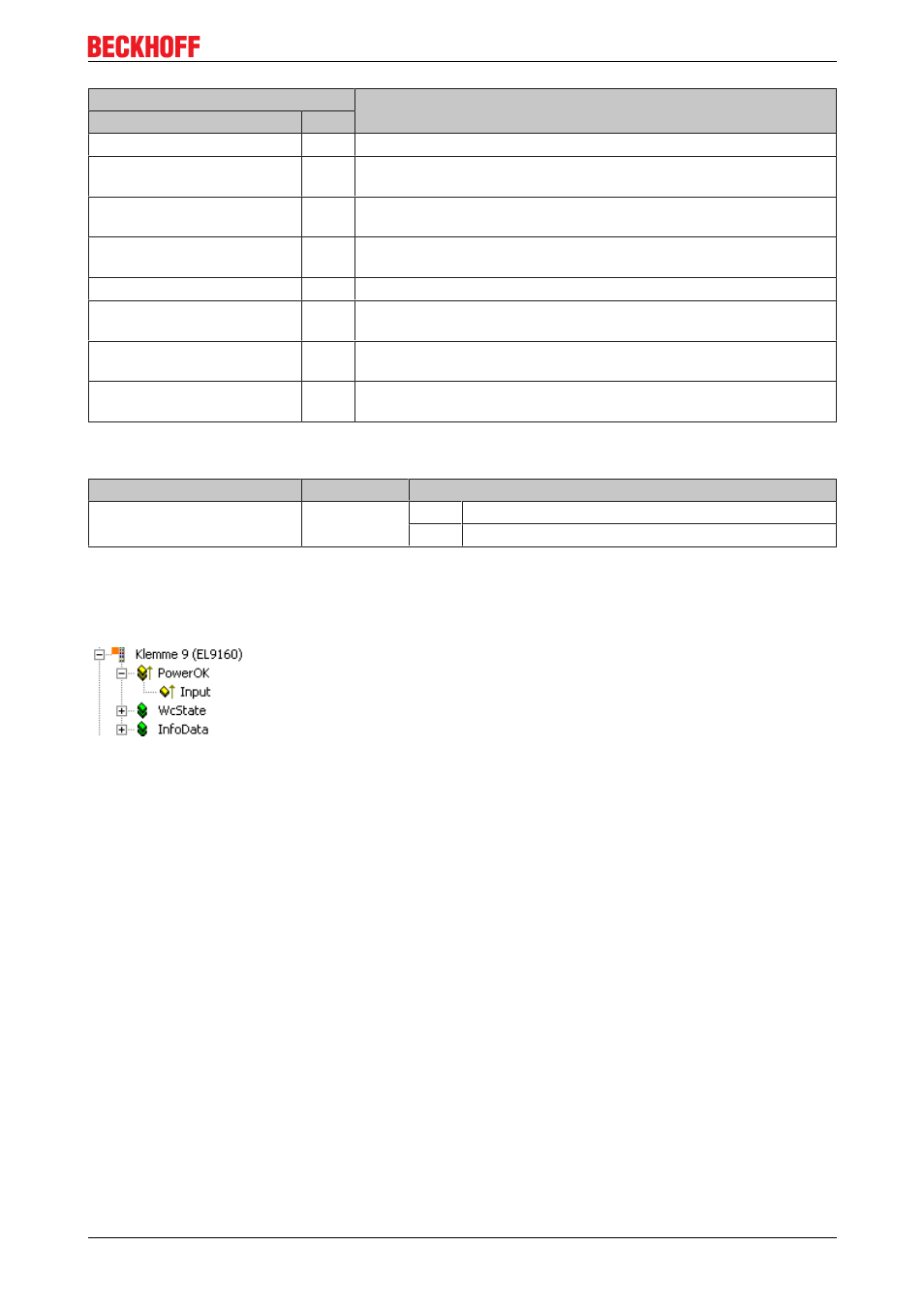

Abb. 17: EL9160 im TwinCAT­Baum
Ist an den Powerkontakten keine Spannung vorhanden, steht das entsprechende Diagnosebit "PowerOK"
auf FALSE (0).
