Montage und Verdrahtung
5 Montage und Verdrahtung
5.1 Tragschienenmontage
WARNUNG
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes mög­
lich!
Setzen Sie das Busklemmen­System in einen sicheren, spannungslosen Zustand, bevor
Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!
Montage

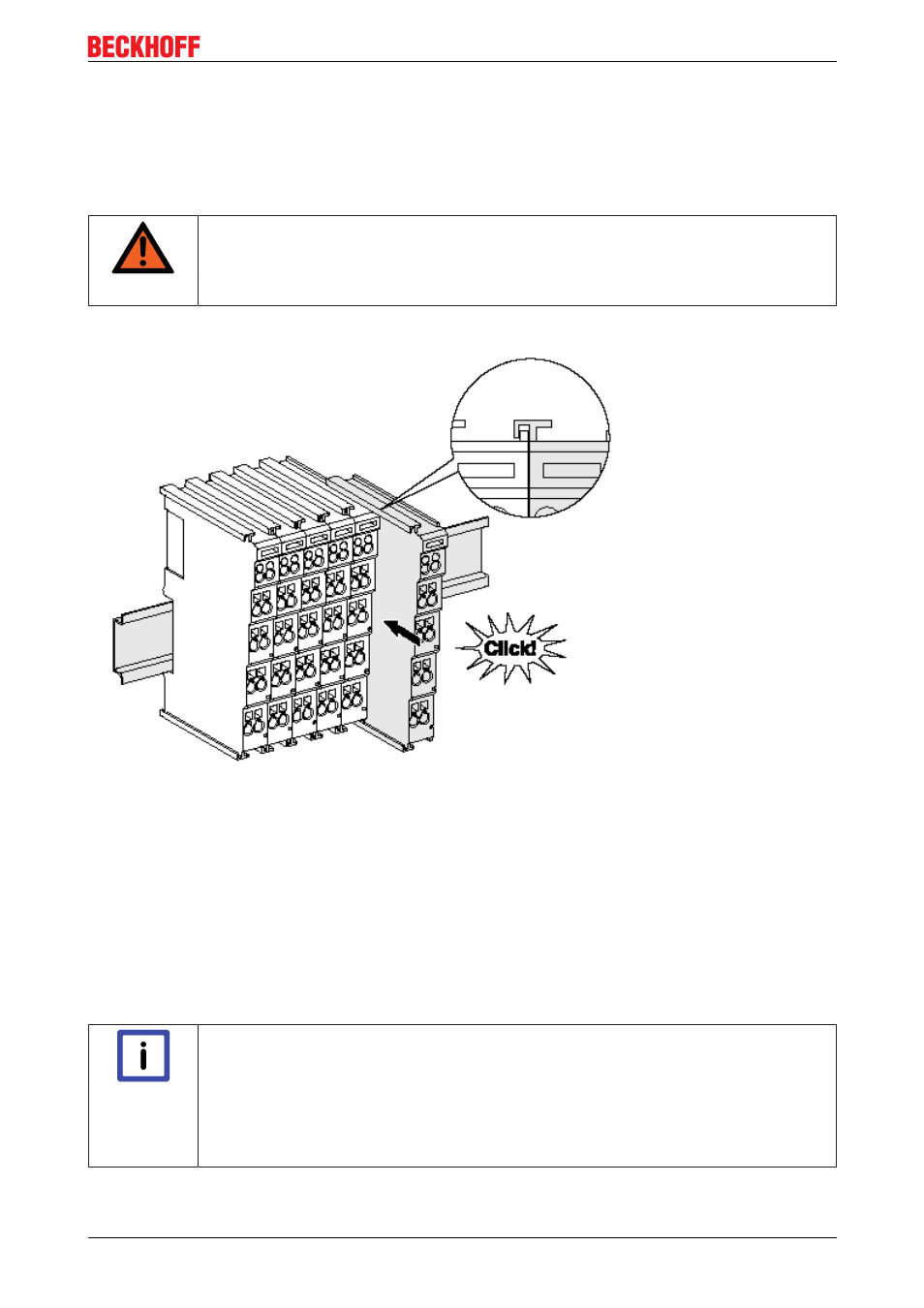

Abb. 47: Montage auf Tragschiene
Die Buskoppler und Busklemmen werden durch leichten Druck auf handelsübliche 35 mm Tragschienen
(Hutschienen nach EN 60715) aufgerastet:
1. Stecken Sie zuerst den Feldbuskoppler auf die Tragschiene.
2. Auf der rechten Seite des Feldbuskopplers werden nun die Busklemmen angereiht. Stecken Sie dazu
die Komponenten mit Nut und Feder zusammen und schieben Sie die Klemmen gegen die
Tragschiene, bis die Verriegelung hörbar auf der Tragschiene einrastet.
Wenn Sie die Klemmen erst auf die Tragschiene schnappen und dann nebeneinander schieben ohne
das Nut und Feder ineinander greifen, wird keine funktionsfähige Verbindung hergestellt! Bei richtiger
Montage darf kein nennenswerter Spalt zwischen den Gehäusen zu sehen sein.
Hinweis
Tragschienenbefestigung
Der Verriegelungsmechanismus der Klemmen und Koppler reicht in das Profil der Trag­
schiene hinein. Achten Sie bei der Montage der Komponenten darauf, dass der Verriege­
lungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät.
Verwenden Sie zur Befestigung von Tragschienen mit einer Höhe von 7,5 mm unter den
Klemmen und Kopplern flache Montageverbindungen wie Senkkopfschrauben oder Blind­
nieten.
