Seite 35: El9290
Produktübersicht
Klemmstelle
Beschreibung
Nr.
1
intern verbunden mit Klemmstelle 5
2
Einspeiseeingang: beliebige Spannung bis zu 230 V AC/DC
intern verbunden mit Klemmstelle 6 und positiven bzw. Phase Powerkontakt
3
0 V / N
intern verbunden mit Klemmstelle 7 und negativen bzw. Neutralleiter Powerkontakt
4
Schirm (intern verbunden mit Klemmstelle 8 und Hutschienenkontakt)
5
intern verbunden mit Klemmstelle 1
6
Einspeiseeingang: beliebige Spannung bis zu 230 V AC/DC
intern verbunden mit Klemmstelle 6 und positiven bzw. Phase Powerkontakt
7
0 V / N
intern verbunden mit Klemmstelle 3 und negativen bzw. Neutralleiter Powerkontakt
8
Schirm (intern verbunden mit Klemmstelle 8, PEPowerkontakt und
Hutschienenkontakt)
3.8
EL9200, EL9210, EL9290
3.8.1
EL9200, EL9210, EL9290 Einführung und Technische Daten

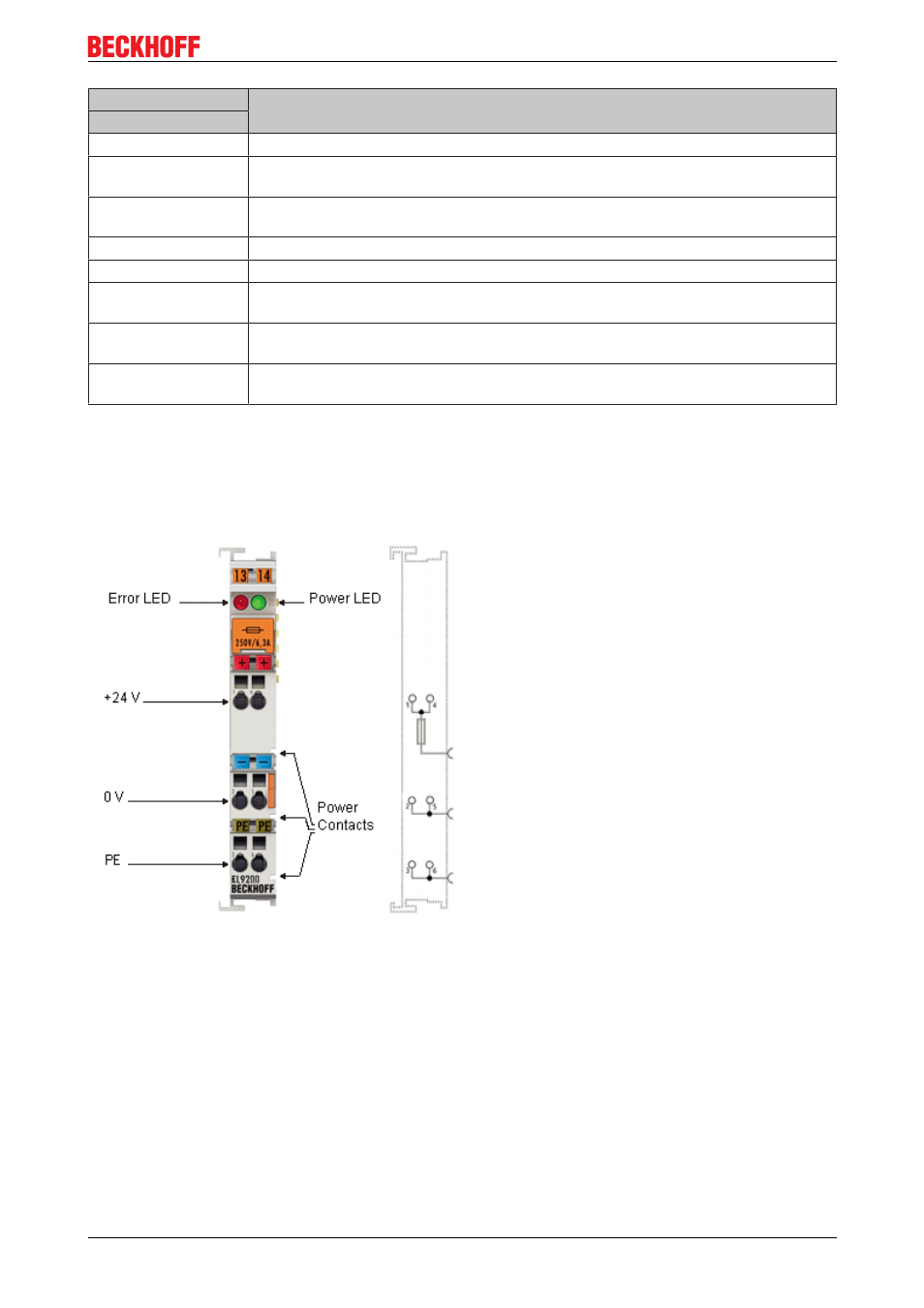

Abb. 27: EL9200
EL9xxx
35
