Montage und Verdrahtung
5.4
Einbaulagen
Achtung
Einschränkung von Einbaulage und Betriebstemperaturbereich
Entnehmen Sie den technischen Daten zu einer Klemme, ob sie Einschränkungen bei Ein
baulage und/oder Betriebstemperaturbereich unterliegt. Sorgen Sie bei der Montage von
Klemmen mit erhöhter thermischer Verlustleistung dafür, dass im Betrieb oberhalb und un
terhalb der Klemmen ausreichend Abstand zu anderen Komponenten eingehalten wird, so
dass die Klemmen ausreichend belüftet werden!
Optimale Einbaulage (Standard)
Für die optimale Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen der EL/KL
Klemmen weisen nach vorne (siehe Abb. „Empfohlene Abstände bei Standard Einbaulage“). Die Klemmen
werden dabei von unten nach oben durchlüftet, was eine optimale Kühlung der Elektronik durch
Konvektionslüftung ermöglicht. Bezugsrichtung "unten" ist hier die Erdbeschleunigung.

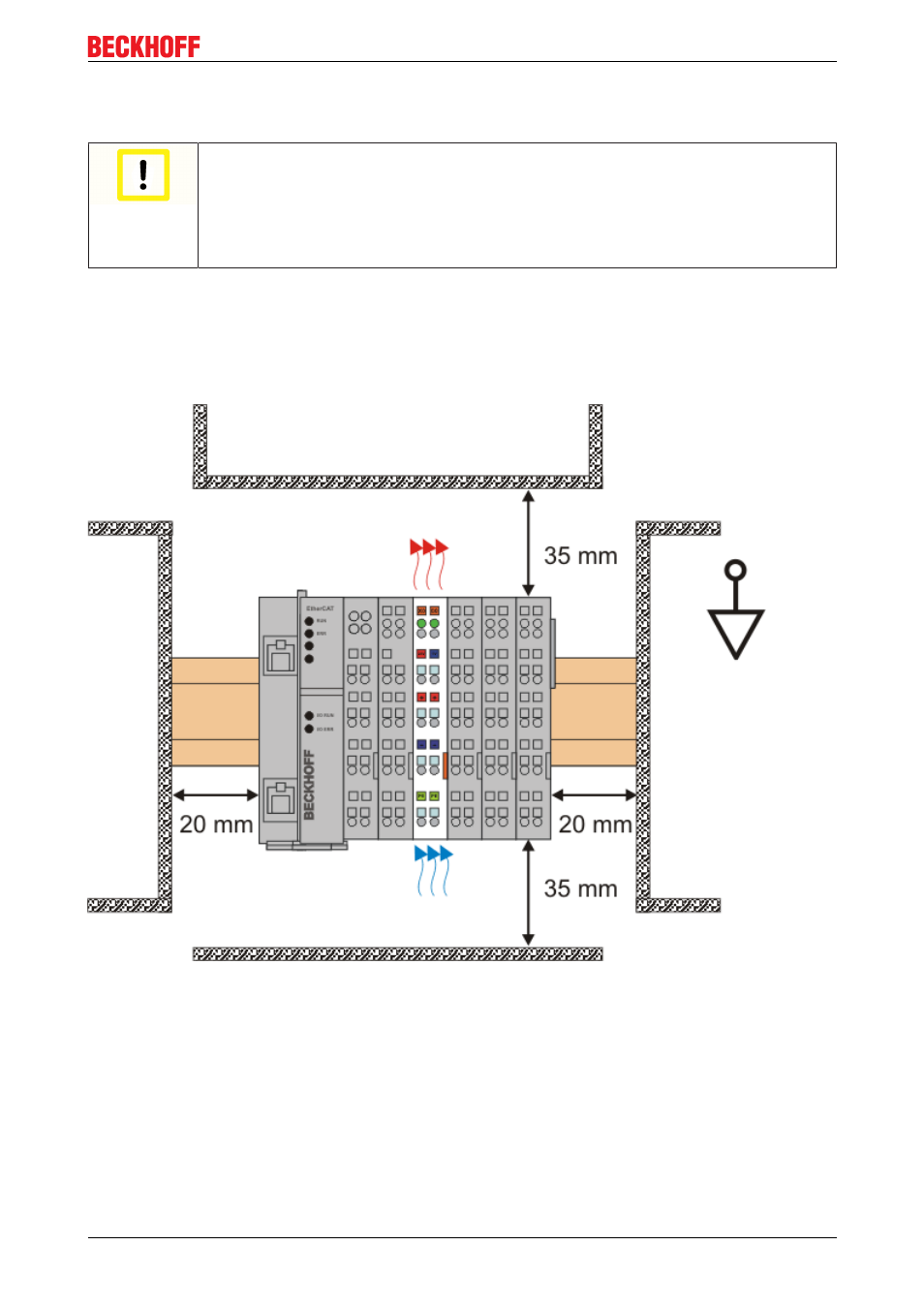

Abb. 54: Empfohlene Abstände bei Standard Einbaulage
Die Einhaltung der Abstände nach Abb. „Empfohlene Abstände bei Standard Einbaulage“ wird empfohlen.
Weitere Einbaulagen
Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, s.
Abb. „Weitere Einbaulagen“.
Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur
Umgebung.
