Montage und Verdrahtung
5.5 Montage von passiven Klemmen
Hinweis
Hinweis zur Montage von Passiven Klemmen
EtherCAT­Busklemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb
des Busklemmenblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erken­
nen sind diese Klemmen an der nicht vorhandenen Stromaufnahme aus dem E­Bus. Um
einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als 2 passive Klem­
men direkt aneinander gereiht werden!

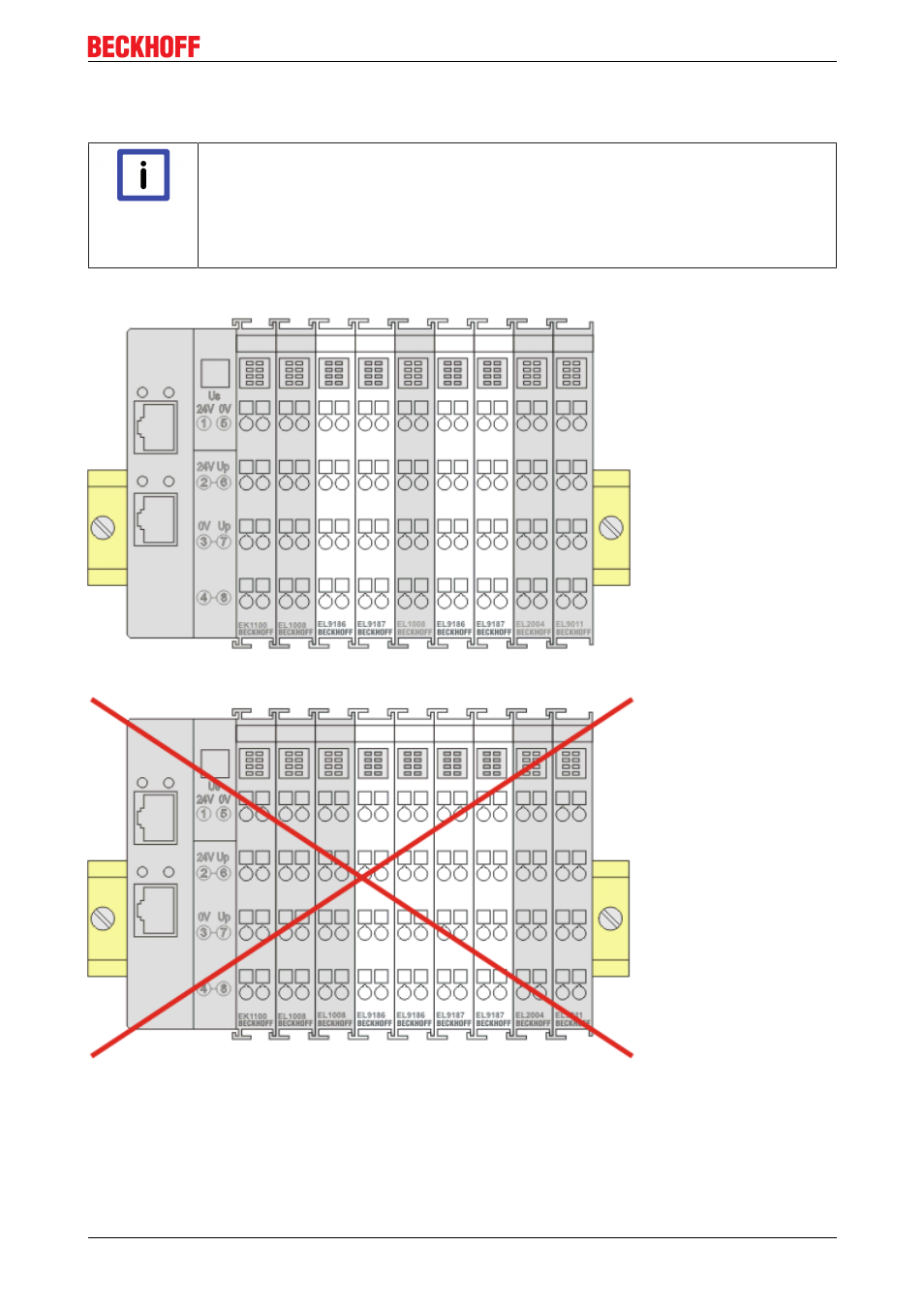

Beispiele für Montage von passiven Klemmen (hell eingefärbt)
Abb. 56: Korrekte Konfiguration
Abb. 57: Inkorrekte Konfiguration
