Montage und Verdrahtung
Verdrahtung
Klemmen für Standardverdrahtung ELxxxx / KLxxxx und Klemmen für stehende
Verdrahtung ESxxxx / KSxxxx

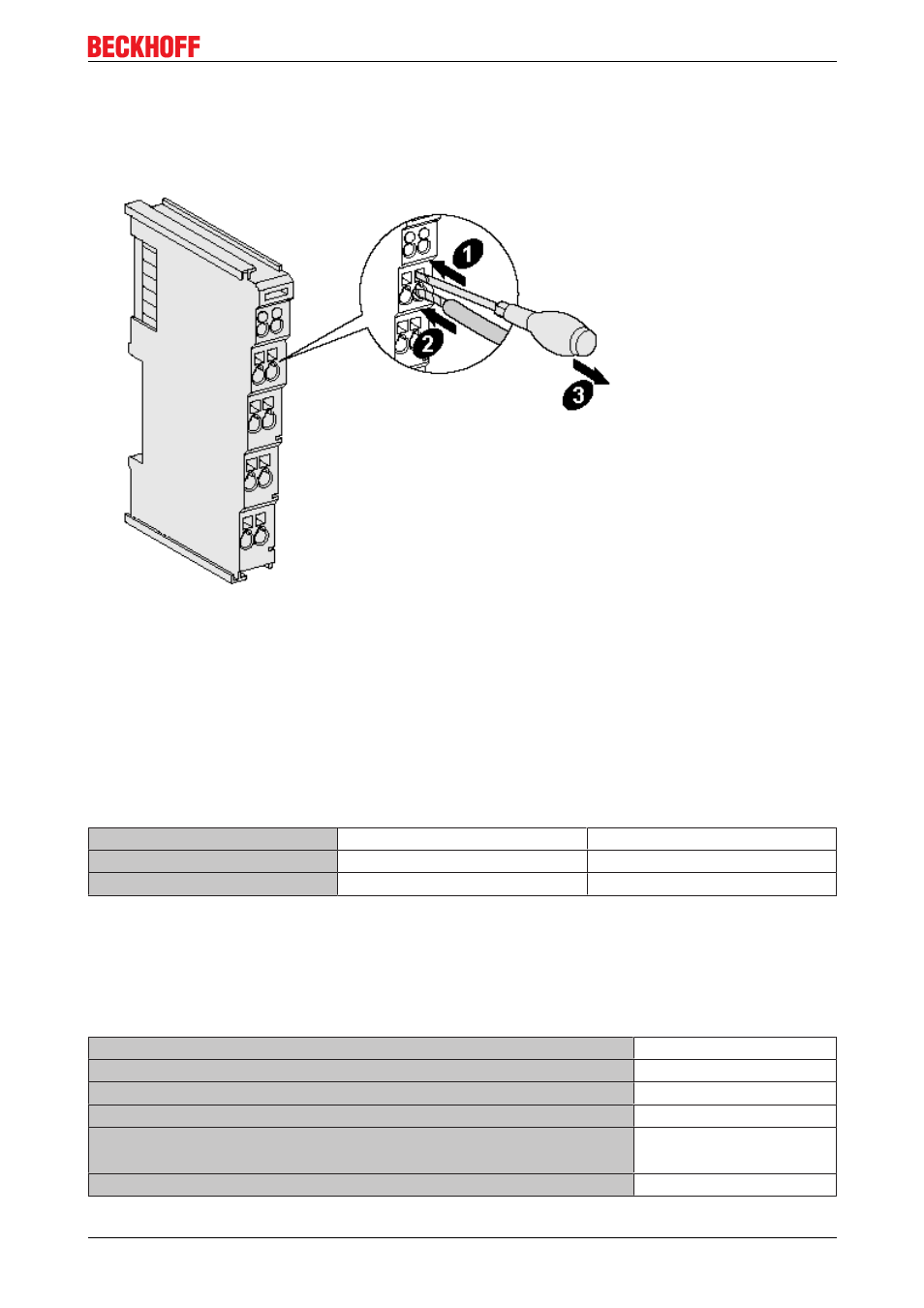

Abb. 53: Befestigung einer Leitung an einem Klemmenanschluss
Bis zu acht Anschlüsse ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die
Busklemmen. Die Klemmen sind in Federkrafttechnik ausgeführt. Schließen Sie die Leitungen
folgendermaßen an:
1. Öffnen Sie eine Federkraftklemme, indem Sie mit einem Schraubendreher oder einem Dorn leicht in
die viereckige Öffnung über der Klemme drücken.
2. Der Draht kann nun ohne Widerstand in die runde Klemmenöffnung eingeführt werden.
3. Durch Rücknahme des Druckes schließt sich die Klemme automatisch und hält den Draht sicher und
dauerhaft fest.
Klemmengehäuse
ELxxxx, KLxxxx
ESxxxx, KSxxxx
Leitungsquerschnitt
0,08 ... 2,5 mm
2
0,08 ... 2,5 mm
2
Abisolierlänge
8 ... 9 mm
9 ... 10 mm
HighDensityKlemmen ELx8xx, KLx8xx (HD)
Bei den HDKlemmen erfolgt der Leiteranschluss bei massiven Leitern werkzeuglos, in Direktstecktechnik, d.
h. der Leiter wird nach dem Abisolieren einfach in die Kontaktstelle gesteckt. Das Lösen der Leitungen
erfolgt, wie bei den Standardklemmen, über die KontaktEntriegelung mit Hilfe eines Schraubendrehers. Den
zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle.
Klemmengehäuse
HDGehäuse
Leitungsquerschnitt (Aderleitung mit Aderendhülse)
0,14... 0,75 mm
2
Leitungsquerschnitt (massiv)
0,08 ... 1,5 mm
2
Leitungsquerschnitt (feindrähtig)
0,25 ... 1,5 mm
2
Leitungsquerschnitt (ultraschalllitzenverdichtet)
nur 1,5 mm
2
66]!)
Abisolierlänge
8 ... 9 mm
