SPEZIFIKATIONEN
7/7/00
2-8
Command THC
(
Roboter)
Betriebsanleitung
Roboter-Heber-Abschaltdose
Elektrische Anforderungen
Druckwächter ....................................................................CNC-Notschalter-Betriebsspannung
Abschaltdose-Steuerfunktion
Druckluft ............................................................................max. 6,9 bar
Größe
Abschaltdosebreite............................................................100 mm
Abschaltdosehöhe (Dicke) ................................................60 mm
Höhe Druckregler ..............................................................180 mm
Breite Druckregler .............................................................40 mm
Tiefe Druckregler
(vom Manometer bis nach hinten).....................................80 mm
Gewicht
Abschaltdoseeinheit ..........................................................0,86 kg
Luftfilter/-regler ..................................................................0,45 kg

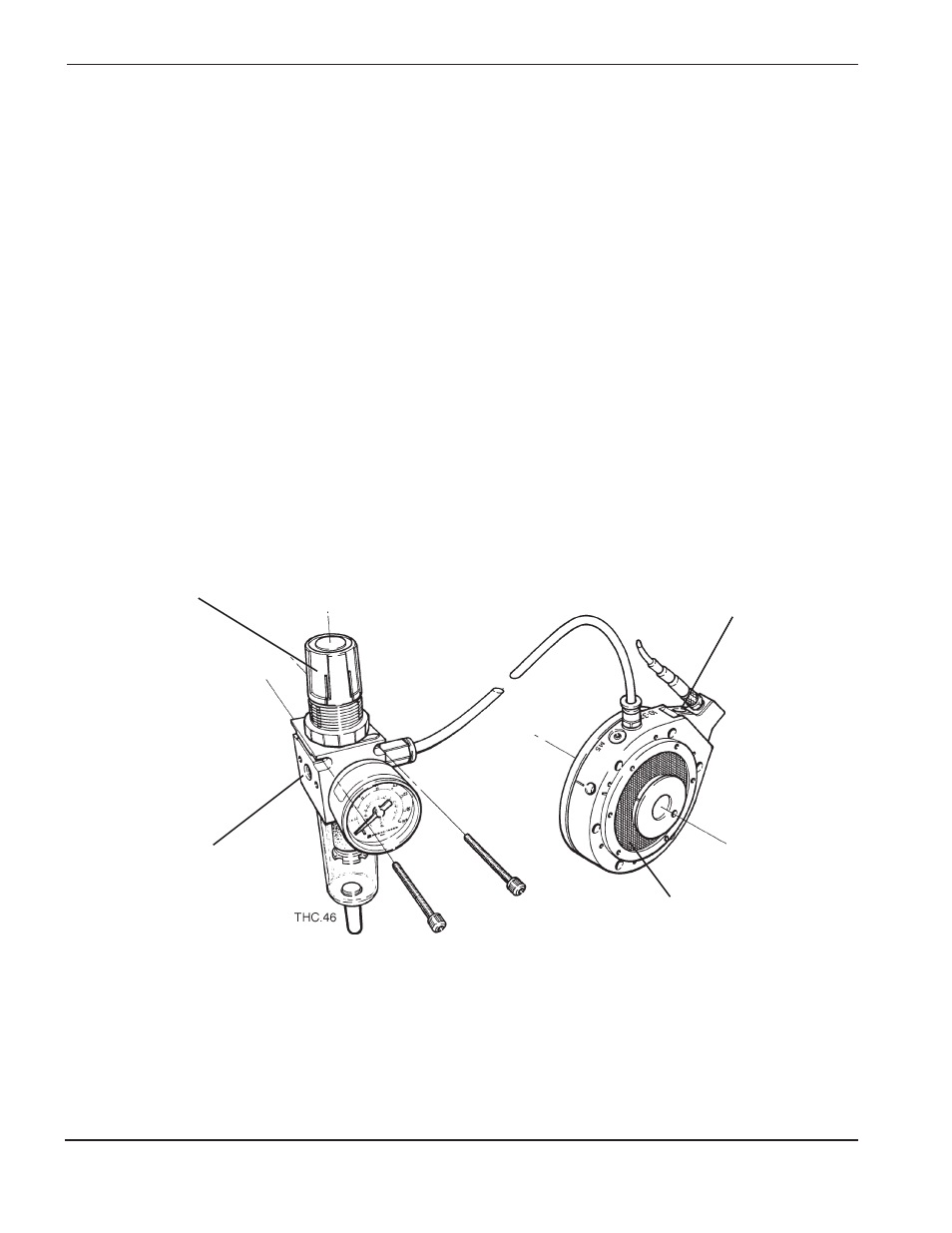

Abbildung 2-6
Roboter-Heber-Abschaltdose-Option
Druckwächter
Abschaltdose
Drucklufteinlaß
Luftfilter/-regler
