INBETRIEBNAHME
7/7/00
3-22 Command THC ( Roboter) Betriebsanleitung
Stromübergangsdraht
Stromübergangsdraht durch die Zugentlastung der Plasma-Interface-Baugruppe hindurch installieren.
Gegabelten Kabelschuh in passender Größe an das Drahtende anbringen, und den Draht an der
Anschlussklemme J5-5 mit der Bezeichnung SHIELD (Abschirmung) anbringen.
Das andere Ende des Stromübergangsdrahtes an den Flachstecker des induktiven Höhensensors an der
Brennerkappe installieren.
C
B
A

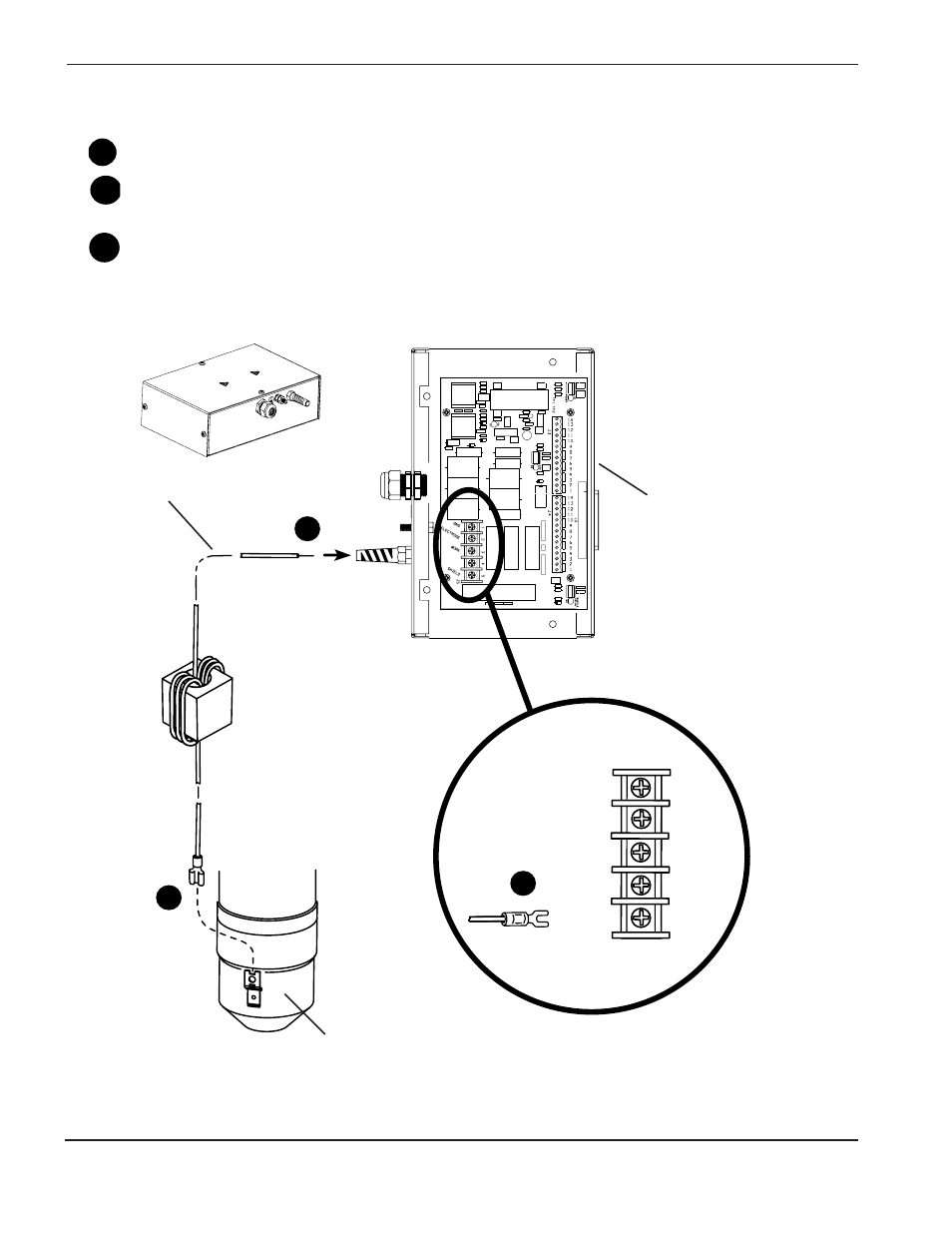

Abbildung 3-12 HD3070 Stromübergangsdraht-Anschluß
Plasma-Interface-Baugruppe
Brennerkappe mit Flachstecker des induktiven Höhensensors
PAC184 Teile Nr. 120543
PAC186 Teile Nr. 020687
Stromübergangsdraht
