Hypertherm THC Robotic System Benutzerhandbuch

Seite 33

Advertising
background image

Wahlweises Fernbedienungs mit Kabel
Wahlweises Verlängerungskabel für
Fernsteuerungsschalter

Plasma-Interface-Kabel

Motorantriebskabel

Höhenverstellung-I/O-Interface-Kabel

Netzkabel (abgebildet ist 115 VACn)

Maschinen-Interface-Kabel

Nicht verwendet

7

6

5

4

3

2

1

THC-Steuermodul

Roboter-Heber-Baugruppe

Plasma-Interface-Baugruppe

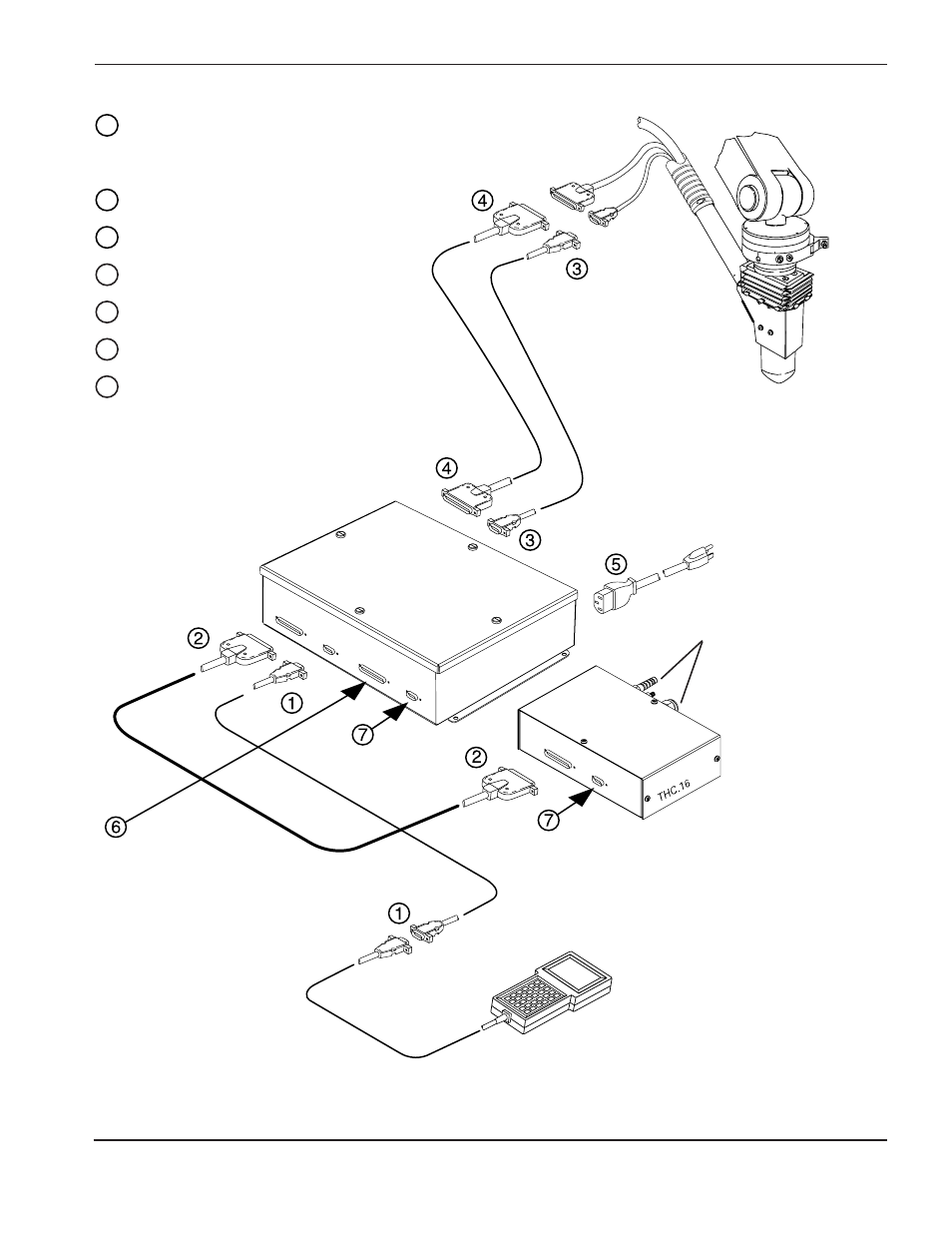

Abbildung 3-5

THC-Systemkabel

Wahlweises Fernbedienungs

INBETRIEBNAHME

6

Command THC

(

Roboter)

Betriebsanleitung

3-11

Siehe Abschnitte
3a – 3h für die
genauen
Anweisungen zur
Einrichtung.
