INBETRIEBNAHME
7/7/00
3-12 Command THC ( Roboter) Betriebsanleitung
Maschinen-Interface-Kabel

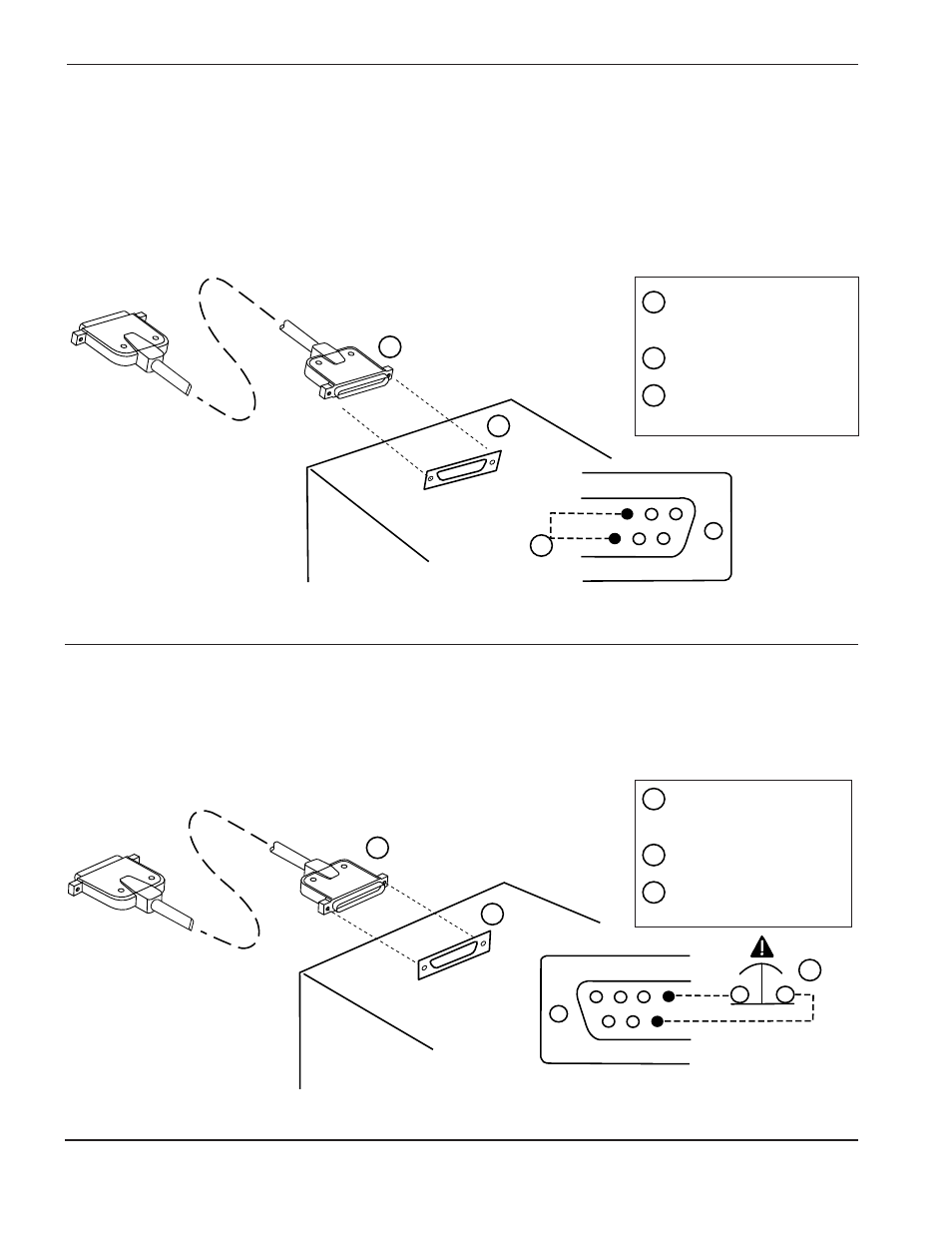

1. Signal „Kabel installiert“ – siehe Abbildung 3-6.
Das Maschinen-Interface-Kabel gibt ein Signal ab, um nachzuprüfen, ob das Kabel ordnungsgemäß installiert
ist. Kontinuität muß durch die Stifte 3 und 22 gewährt sein, damit das Signal nicht unterbrochen wird.
Eine Drahtbrücke in der CNC installieren, damit Kontinuität zwischen den Stiften 3 und 22 vorhanden ist, wenn
das Maschinen-Interface-Kabel an der CNC-Steckdose angeschlossen ist.
2. “Not-Aus”-Signal – siehe Abbildung 3-7.
Das Maschinen-Interface-Kabel gibt ein Signal für “Not-Aus” ab. Die Kontinuität muß zwischen den Stiften 16
und 35 gegeben sein, damit das Signal nicht unterbrochen wird.
Ruhekontakt-Schalter in der CNC installieren, damit Kontinuität zwischen den Stiften 16 und 35 gegeben ist,
wenn das Maschinen-Interface-Kabel an der CNC-Steckdose angeschlossen ist.
2
1 2 3
20 21 22
1
3
THC.86
Abbildung 3-6 CNC-Signal „Kabel installiert“
Maschinen-Interface-
Kabel
CNC-Steckdose
Drahtbrücke, vom
Kunden beizustellen 3
2
1
16 17 18
35 36 37
19
3
2
1
THC.85
Abbildung 3-7 CNC- “Not-Aus”-Signal
Maschinen-Interface-
Kabel
CNC-Steckdose
Stopp-Schalter, vom
Kunden beizustellen 3
2
1
