WARTUNG
7
5-14 Command THC ( Roboter) Betriebsanleitung
Statusanzeigen der Interfacekarte beim normalen Einschaltvorgang
Die folgenden LEDs und Prüfpunkte befinden sich auf der Interfacekarte. Siehe Abbildung 5-6.
LED Signalfunktion Status
D1 Strom On
D2 Abschirmungsrelais Normalerweise ein – Off, wenn Lichtbogen zündet.
D5 Plasma-Start On, wenn Plasma-Start-Signal zur Stromquelle aktiv ist.
D6 Stromübergang Normalerweise off – On, wenn Brenner mit der Platte Kontakt hat.
(Nur bei HD3070, MAX200, HT2000, HT2000LHF, HT4400)
Die Prüfpunkte TP1 (Erdung) und TP2 (+) erlauben die Messung der isolierten Spannung von Elektrode zum
Werkstück, dividiert durch 82.

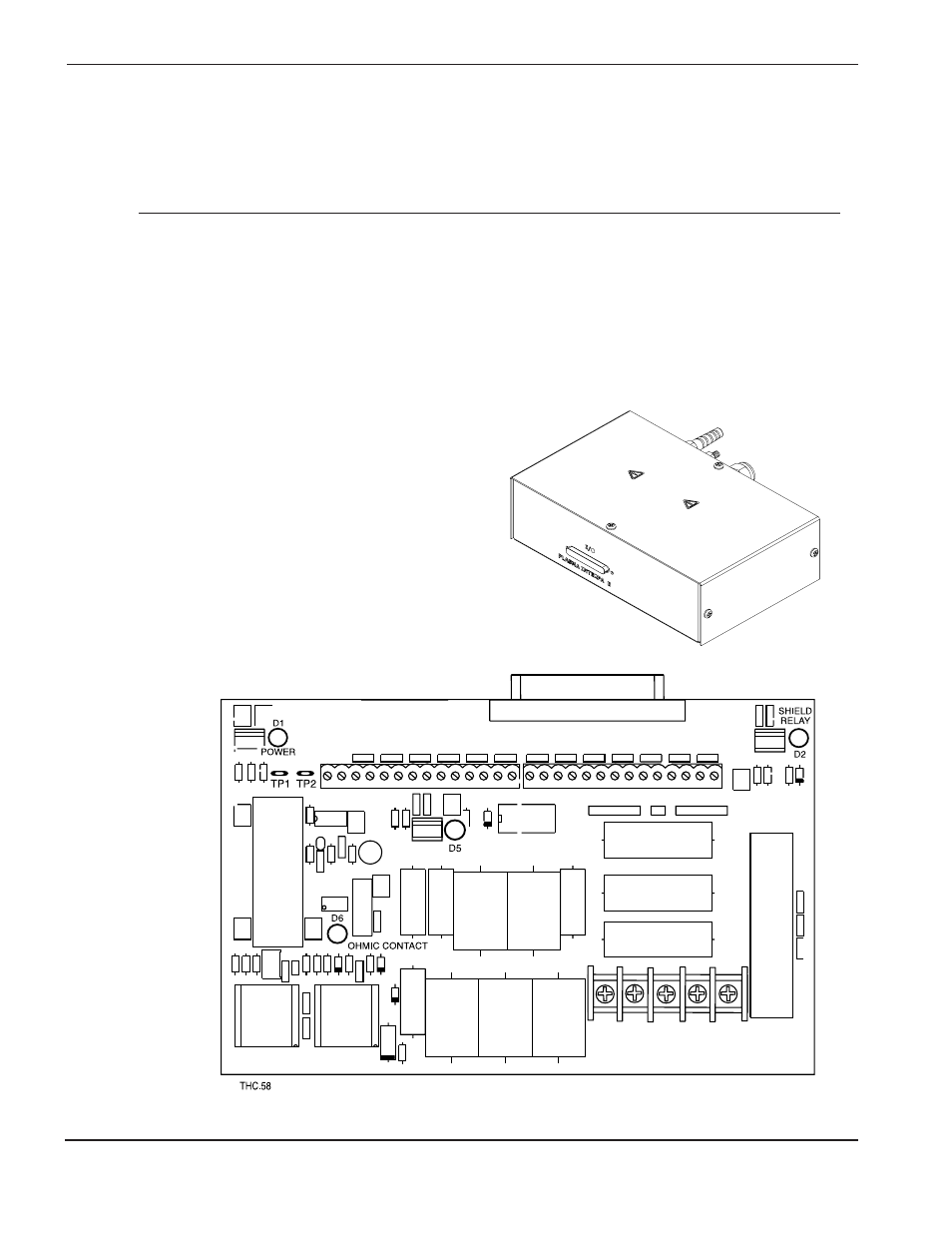

Abbildung 5-6 Interfacekarte
