INBETRIEBNAHME
6
3-28 Command THC ( Roboter) Betriebsanleitung
Teil-Nr. Länge
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
Teil-Nr. Länge
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Typischer Anschlußstecker
Stiftnr. Farbe Signalbezeichnung Funktion Signalbezeichnung Stiftnr.
1 Eingang Schwarz RX - RS-422 seriell invertierender Empfänger. TX - 1 Ausgang
20 Rot Empfänger + RS-422 seriell nicht-invertierender Empfänger. Sender + 20
2 Ausgang Schwarz TX - RS-422 seriell invertierender Sender. RX - 2 Eingang
21 Grün Sender + RS-422 seriell nicht-invertierender Sender. Empfänger + 21
3 Eingang Schwarz Plasma Cable - Plasmakabel-Erkennung für die automatische Erkennung der 3 Ausgang
17 Grün Plasmakabel + Plasma-Interface-Baukarte. 17
7 Eingang Rot Nozzle Contact - Düsenkontakt ist aktiv, wenn Düse oder Schutzschild durch 7 Ausgang
26 Weiß Düsenkontakt + ohmschen Kontakt mit dem Werkstück in Verbindung steht. 26
8 Eingang Rot Pilot Arc In - Pilotlichtbogen-Eingang bestätigt die erfolgreiche Zündung eines Pilotlichtbogens. 8 Ausgang
27 Grün Pilotlichtbogen Ein + 27
9 Eingang Rot Transfer In - Transfer-Eingang bestätigt einen Transfer. 9 Ausgang
28 Blau Transfer Ein + 28
10 Ausgang Rot Nozzle H.V. Relay - Relais während der Lichtbogenzündung aktiv, damit die THC-Interface- 10 Eingang
29 Gelb Düse Hochspannungs-Relais + Baukarte von der Hochspannung isoliert ist. 29
13 Eingang Grün Pierce Complete - Lochstechen beendet-Ausgang bestätigt den Ablau des entsprechenden 13 Ausgang
32 Weiß Lochstechen beendet + internen THC-Zeitgebers. 32
14 Ausgang Grün Hold Ignition - Zündung halten-Ausgang verhindert die Zündung des Brenners und 14 Eingang
33 Blau Zündung halten + ermöglicht die Gas-Vorströmung. 33
15 Ausgang Grün Plasma Start - Plasmastart-Signal zündet den Lichtbogen. 15 Eingang
34 Gelb Plasmastart + 34
16 Eingang Grün Arc Volts - Lichtbogenspannung ist die zwischen der Elektrode und dem Werkstück 16 Ausgang
35 Braun Lichtbogenspannung + gemessene Spannung dividiert durch 41. 35
18 Ausgang Weiß 24 VDC Common Verfügbar sind 24 VDC, max. 500 mA. 18 Eingang
24 VDC gemein
37 Schwarz 24 VDC + 37
36 Ausgang Orange 24 VDC Common Verfügbar sind 24 VDC, max. 500 mA. 36 Eingang
4 Eingang Schwarz Torch 2 Select - Reserve 4 Ausgang
23 Gelb Brennerauswahl 2 + 23
5 Eingang Schwarz Torch 1 Select - Reserve 5 Ausgang
24 Braun Brennerauswahl 1 + 24
6 Eingang Schwarz Spare 1 - Reserve 6 Ausgang
25 Orange Reserve 1 + 25
11 Ausgang Rot Plasma Spare 2 - Reserve 11 Eingang
30 Braun Plasmareserve 2 + 30
12 Ausgang Rot Plasma Spare 1 - Reserve 12 Eingang
31 Orange Plasmareserve 1 + 31
19 Nicht angeschlossen 19
22 Blau Nicht verwendet 22
THC-Steuermodul Plasma-Interface-Baugruppe

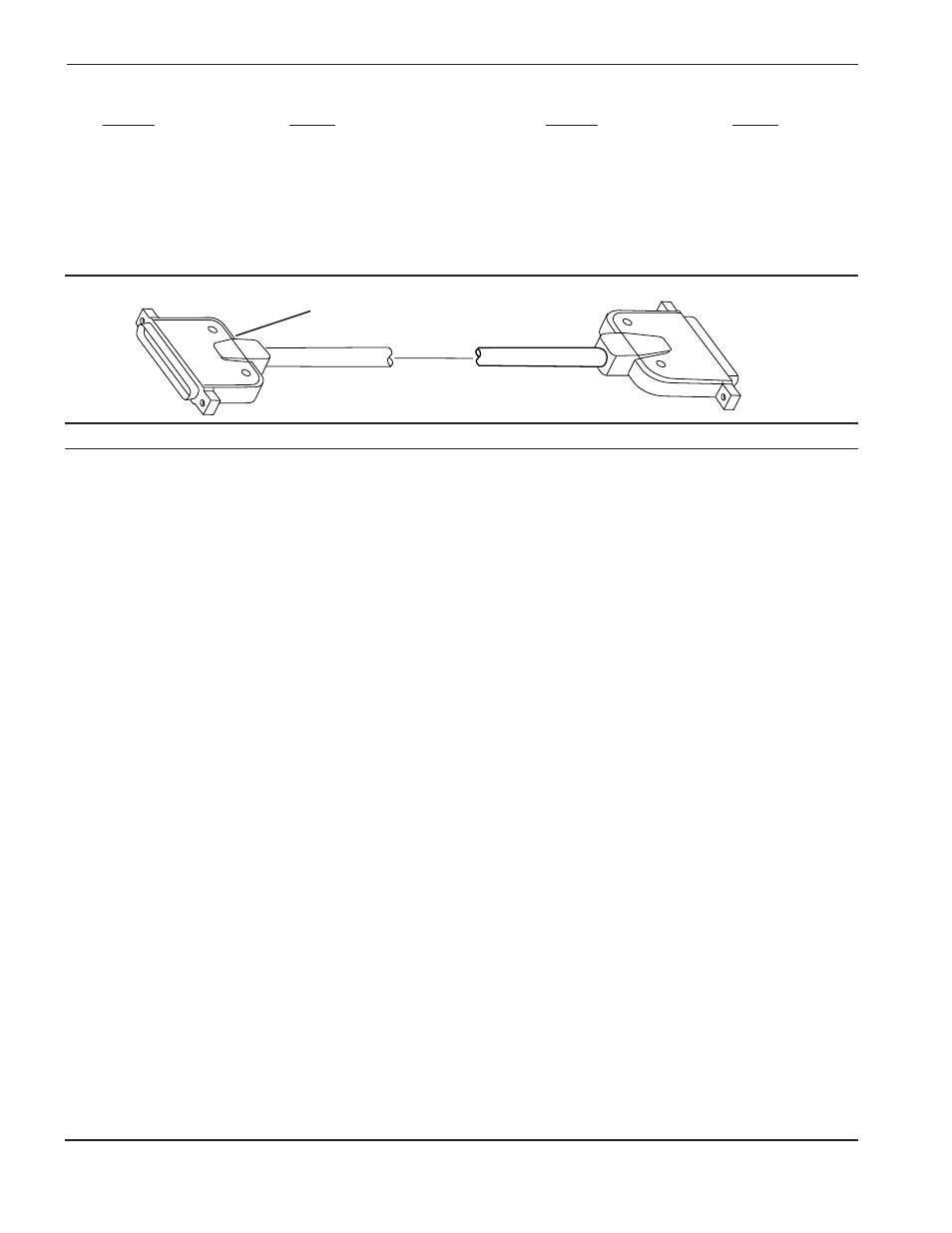

Abbildung 3-17 Plasma-Interface-Baugruppe – Teilenummern und Signalliste
