INBETRIEBNAHME
7/7/00
3-30 Command THC ( Roboter) Betriebsanleitung
Teil-Nr. Länge
123197 5 ft./1.5 m
123198 10 ft./3 m
123199 15 ft./4.6 m
123200 20 ft./6.1 m
123020 25 ft./7.6 m
123201 30 ft./9.1 m
123202 35 ft./10.6 m
Teil-Nr. Länge
123203 40 ft./12.2 m
123204 45 ft./13.7 m
123021 50 ft./15.2 m
123205 75 ft./23 m
123206 100 ft./30.5 m
123207 125 ft./38 m
123208 150 ft./45.6 m
THC.83
Typischer Anschlußstecker
Stiftnr. Farbe Signalbezeichnung Funktion Stiftnr.
5 Ausgang Rot Motor Phase A + Antrieb des Hebermotors, Phase A +. 5 Eingang
9 Schwarz Motorphase A + 9
4 Ausgang Rot Motor Phase A - Antrieb des Hebermotors, Phase A -. 4 Eingang
8 Schwarz Motorphase A - 8
3 Nicht angeschlossen
7 Ausgang Rot Motor Phase B + Antrieb des Hebermotors, Phase B +. 7 Eingang
6 Schwarz Motorphase B + 6
2 Ausgang Rot Motor Phase B - Antrieb des Hebermotors, Phase B -. 2 Eingang
1 Schwarz Motorphase B - 1
THC-Steuermodul Brennerhöhensteuerungs-Lifter-Motor

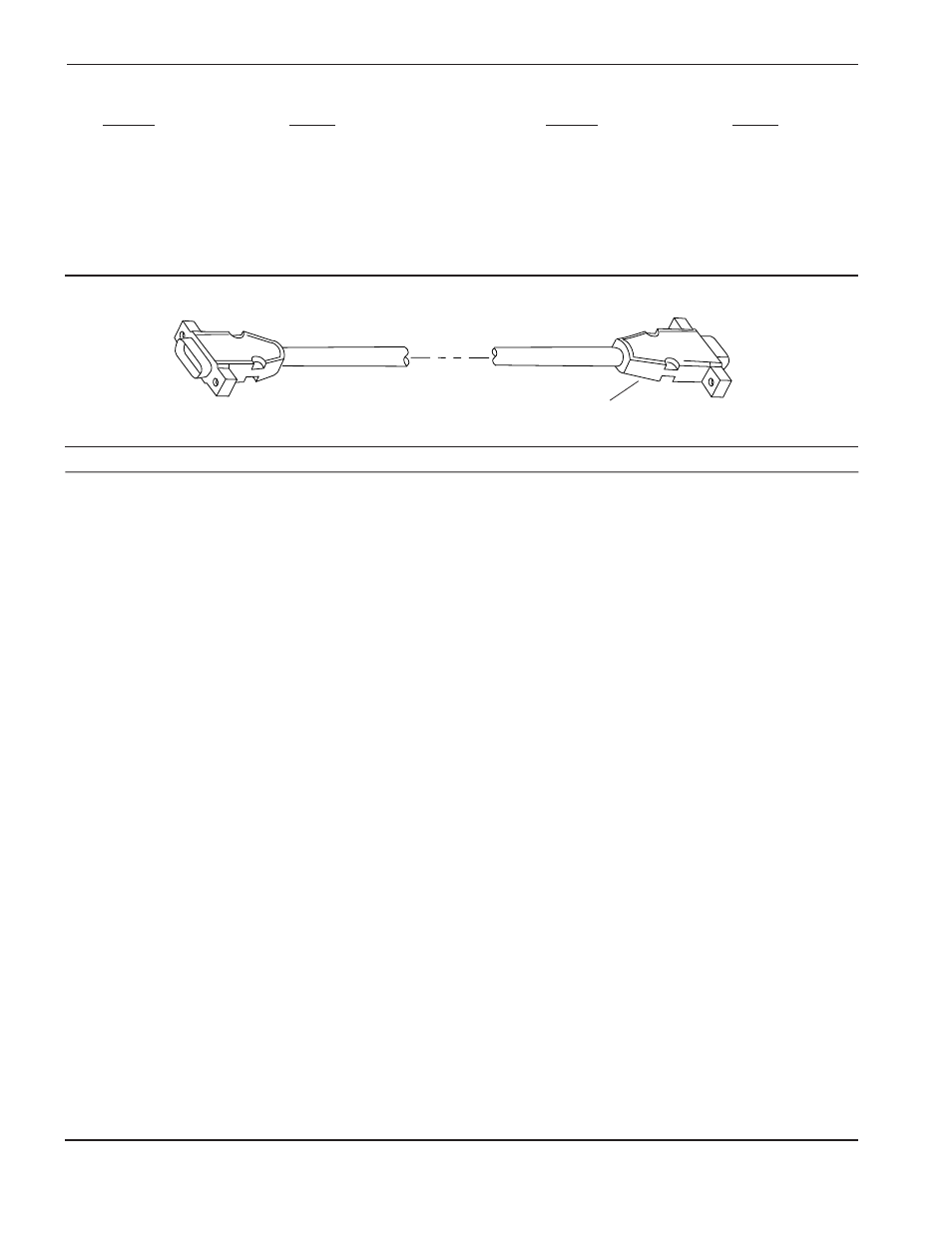

Abbildung 3-19 Motorantriebskabel – Teilenummern und Signalliste
