INBETRIEBNAHME
7/7/00
3-24 Command THC ( Roboter) Betriebsanleitung
Plasma-
Signal- Stromquellen- CNC- Interface-
bezeichnung Farbe Ende (1X1) Ende Ende Funktion
Hold I/O - Schwarz 1 Nicht J5-6 (Wahlweise) I/O-Signal „Zündung halten“ für
Halten + Rot 5 angeschlossen J5-5 Vorströmung während IHS. Ebenfalls
Drain-Anschluß Drain- 10 verwendet vom Antrieb zur Synchronisierung
Anschluß des Betriebs von Anwendungen mit
mehreren Brennern.
Pierce Complete - Schwarz 2 Nicht J5-8 (Wahlweise) Signal „Lochstechen
Lochstechen beendet + Weiß 6 angeschlossen J5-7 beendet“ für die Stromquelle zur
Drain-Anschluß Drain- 11 Zeitmessung des Übergangs von
Anschluß Lochstechgasfluß zu Schneidgasfluß.
Benutzer gibt diese Zeitverzögerung in das
THC-System ein.
Torch Ignition Out - Schwarz 3 Nicht J6-4 (Wahlweise) Signal „Brennerzündung Aus“.
Brennerzündung Aus + Grün 7 angeschlossen J6-3 Beibehaltung bei Brennerzündung.
Drain-Anschluß Drain- 12 Kontaktschluß nach Brennerzündung.
Anschluß Trockenschließkontakt.
Plasma On - Schwarz 9 Nicht J5-4 Plasmastartsignal während des
Plasma Ein + Gelb 15 angeschlossen J5-3 Plasmaschnitts aufrechterhalten. Bei
Drain-Anschluß Drain- 14 Signalverlust muß das System neu gestartet
Anschluß werden.
Transfer Out - Schwarz 37 Nicht J6-2 Lichtbogentransfersignal. Kontakt schließt
Transfer Aus + Orange 32 angeschlossen J6-1 nach Lichtbogentransfer und
Drain-Anschluß Drain- 26 Lochstechverzögerung (Einstellung auf
Anschluß Vorderseite der Stromquelle).
Trockenschließkontakt.
Power Off Schwarz 4 4 Nicht
Netz Aus Blau 8 8 angeschlossen
Drain-Anschluß Drain- 13 13
Anschluß
External Interlock Rot 16 16 Nicht
Ext. Verriegelung Blau 17 17 angeschlossen
Drain-Anschluß Drain- 18 18
Anschluß
Power On Input Schwarz 29 29 Nicht Diese Signale stehen mit der CNC in
Netz Ein Eingang Braun 34 34 angeschlossen Verbindung. Signalinformationen sind in der
Drain-Anschluß Drain- 23 23 HT2000-Betriebsanleitung zu finden.
Anschluß
Power Interlocks Rot 35 35 Nicht
Strom Verriegelungen Weiß 30 30 angeschlossen
Drain-Anschluß Drain- 24 24
Anschluß
1/50 AC Volts Rot 33 33 Nicht
1/50 AC Volt Grün 28 28 angeschlossen
Drain-Anschluß Drain- 37 37
Anschluß
Schattierter Bereich weist auf die Anschlüsse der Plasma-Interface-Baugruppe hin.
Sonstige J5- und J6-Anschlußpunkte der Plasma-Interface-Baugruppe:
• J5-1 (+) und J5-2 (-) – Verfügbar sind 24 VDC, max. 500 mA.
• J5-9 bis J5-14. Für zukünftige Verwendung vorgesehen.
• J6-5 (+) und J6-6 (-) – Alternativer Düsenkontakt. Ein optisch isoliertes Signal, das darauf hinweist, daß die Düse im ohmschen Kontakt
mit dem Werkstück steht. Ohmscher Kontakt wird durch eine logische 1 dargestellt.
• J6-7 bis J6-12 – Für zukünftige Verwendung vorgesehen.
• J6-13 bis J6-14 – Schutzleiter.
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]

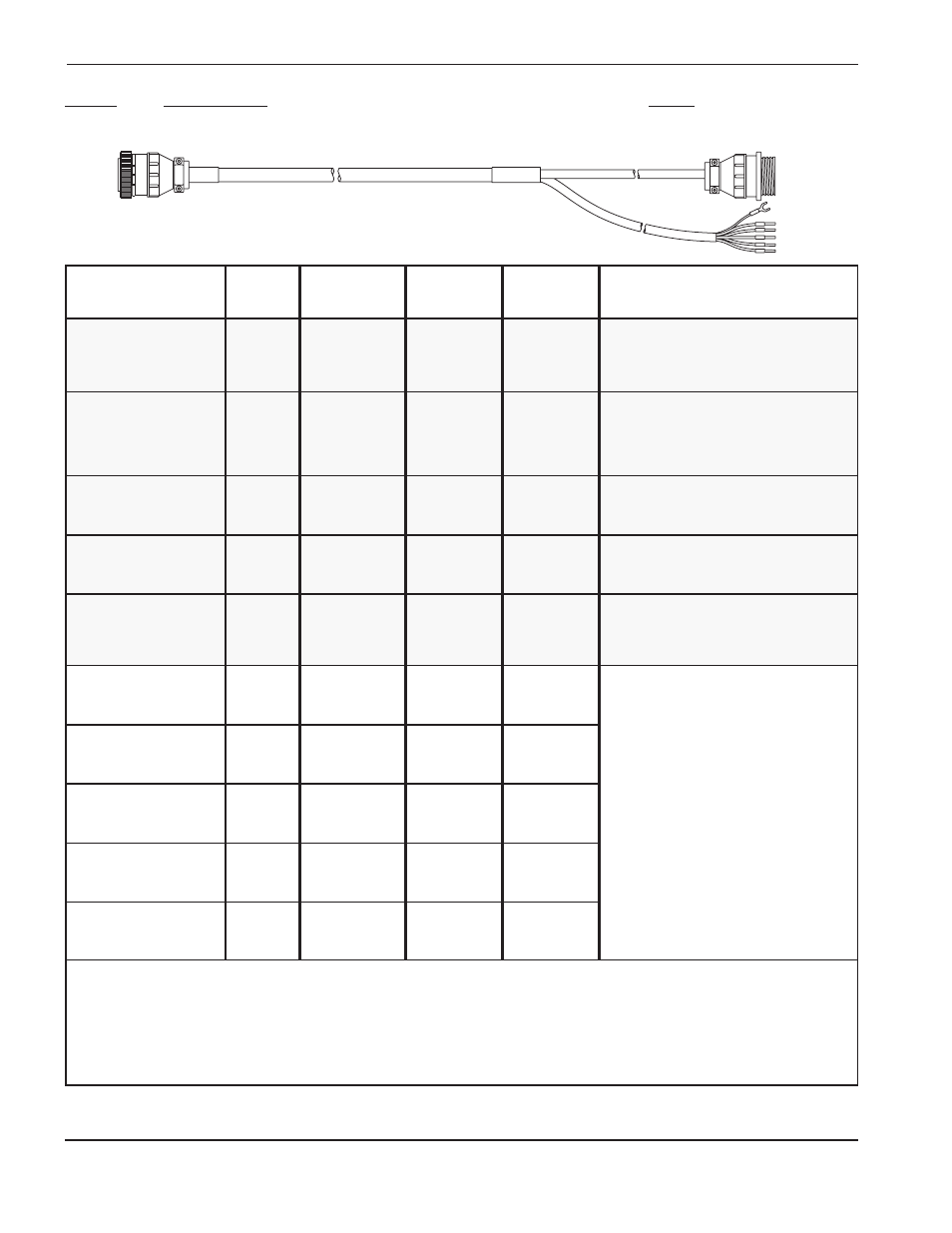

Abbildung 3-14 HD3070-Interface-Kabel – Teilenummern und Signalliste
Teil-Nr. Beschreibung Länge
123270 HD3070 Power Supply Interface Cable 6 ft./1.8 m
1X1 1X1
