INBETRIEBNAHME
6
Command THC ( Roboter) Betriebsanleitung 3-29
Teil-Nr. Länge
123018 25 ft./7.6 m
123019 50 ft./15.2 m
THC.83
Typischer Anschlußstecker
Stiftnr. Farbe Signalbezeichnung Funktion Signalbezeichnung Stiftnr.
1 Eingang Schwarz RX - RS-422 seriell invertierender Empfänger. TX - 1 Ausgang
2 Grün Empfänger + RS-422 seriell nicht-invertierender Empfänger. Sender + 2
6 Ausgang Schwarz TX - RS-422 seriell invertierender Sender. RX - 6 Eingang
3 Weiß Sender + RS-422 seriell nicht-invertierender Sender. Empfänger + 3
5 Ausgang Schwarz 24 VDC Common Verfügbar sind 24 VDC, max. 500 mA. 5 Eingang
24 VDC gemein
9 Rot 24 VDC + 9
4,7,8 Nicht angeschlossen 4,7,8
THC-Steuermodul Fernbedienung

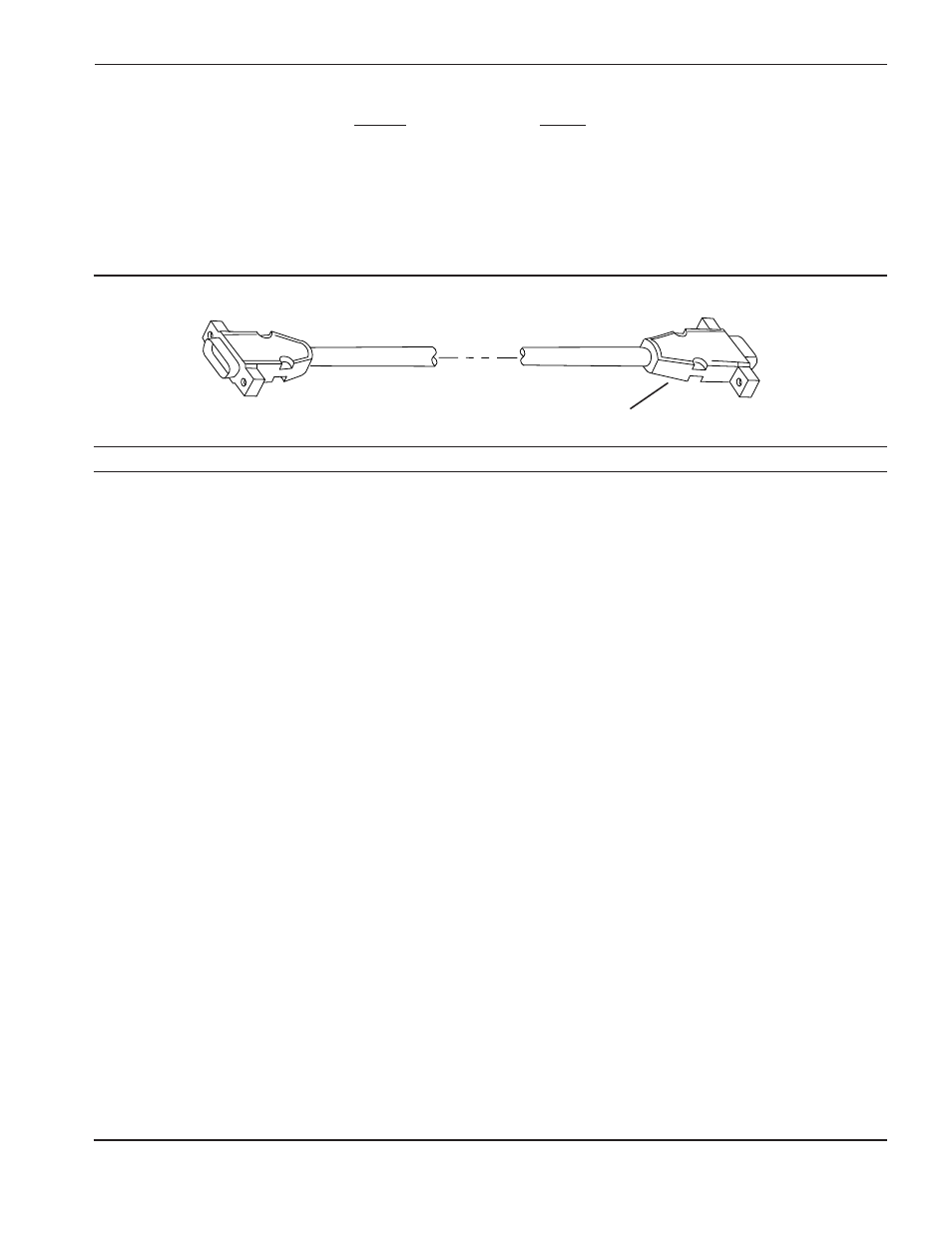

Abbildung 3-18 Fernbedienungs-Interface-Kabel – Teilenummern und Signalliste
