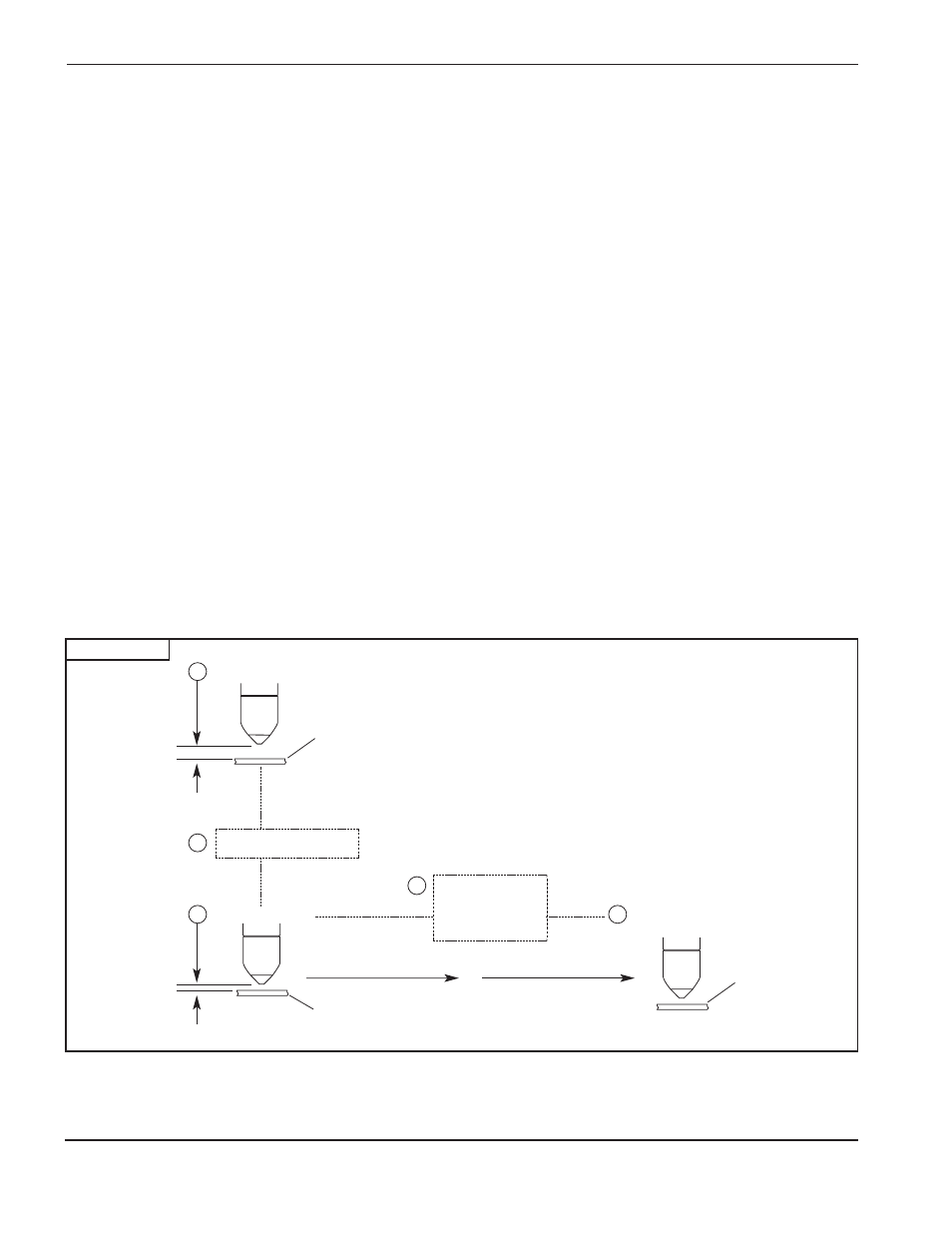

Abbildung 4-4
Typischer Lochstechhöhenfaktor – Reihenfolge der Vorgänge
VORGANG
1
2
4
Lochstechhöhe
Lochstechverzögerung
3
Schneidabstand
Werkstück
Werkstück
5
Automatische
Spannungssteuerung
Werkstück
Maschinen-
beschleunigungs-
verzögerung
Festlegung des Lochstechhöhenfaktors
Typischer Lochstechhöhenfaktor
Die Reihenfolge der Vorgänge ist in Abbildung 4-4 zu finden.
Der Lochstechhöhenfaktor ist ein Prozentwert des Schneidabstands. Der Faktor wird in die Fernbedienung des
THC-Systems eingegeben, damit das System die erforderliche Lochstechhöhe berechnen kann. Der
Schneidabstand wird beibehalten, bis die Maschinenbeschleunigungsverzögerung abgelaufen ist, worauf
der Brennerabstand dann durch die automatische Spannungssteuerung gesteuert wird.
Der standardmäßige Lochstechhöhenfaktor ist 150 %. In der Regel wird dieser Wert beibehalten.
BEISPIEL:
Schneidabstand
=
1 mm
Lochstechhöhenfaktor
=
150 %
1 mm x 150 % = 1,5 mm*
Lochstechhöhe
=
1,5 mm
*Das THC-System berechnet diesen Wert.
