INBETRIEBNAHME

7/7/00

Command THC

(

Roboter)

Betriebsanleitung

3-13

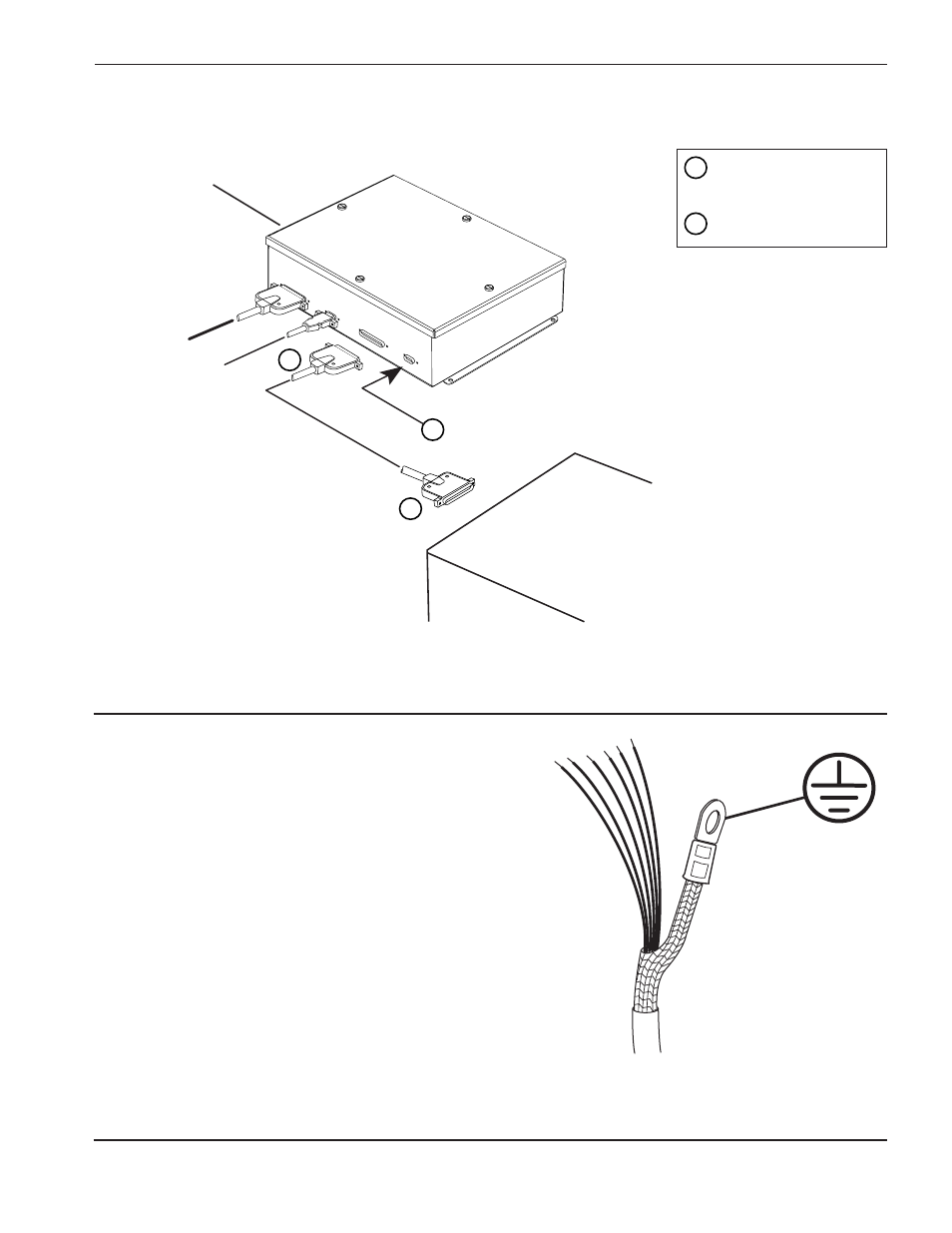

3. Maschinen-Interface-Kabel gemäß Abbildung 3-8 installieren.

Abbildung 3-8

Maschinen-Interface-Kabel

Maschinen-Interface-
Kabel

Nicht verwendet

2

1

SHIELD GROUND

Abbildung 3-9

Maschinen-Interface-

Kabelerdung

2

1

THC.87

1

THC-Steuermodul

CNC

4. Wenn die Installation den ausbau einer

Kabelanschlußklemme erfordert, sind alle Drähte –
einschließlich der Abschirmung – ordnungsgemäß
abzuklemmen, sonst könnten Anlagenprobleme auftreten.
Siehe Abb. 3-9.
