INBETRIEBNAHME

6

Command THC

(

Roboter)

Betriebsanleitung

3-27

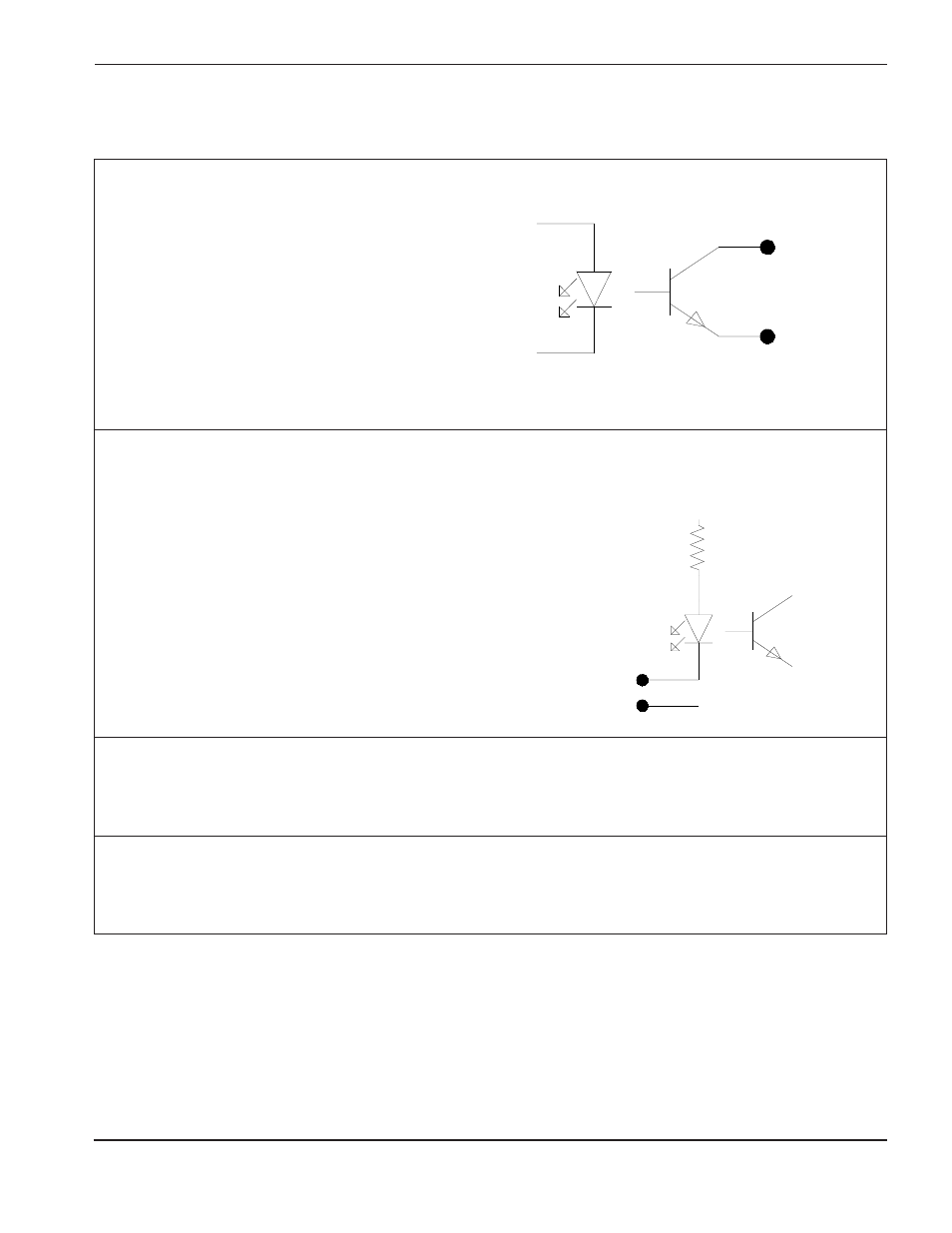

Anmerkungen zu Abbildung 3-16

Anmerkung 1. Alle THC-Ausgänge sind optisch

gekoppelte Transistoren mit max.
Nennwerten von 24 VDC und 10 mA.

Anmerkung 2. Alle THC-Eingänge sind optisch isolierte 12 VDC-

Signale. Signale werden durch Abfallen von 3 mA
je Eingang aktiviert.

Anmerkung 3. In der CNC ist eine Drahtbrücke erforderlich. Siehe Anleitungen auf Seite 3-12.

Anmerkung 4. In der CNC ist ein Stopp-Schalter erforderlich. Siehe Anleitungen auf Seite 3-12.

12 VDC

3,3 K

12 V Drain-Anschluß

Eingang

+

-

THC-Eingang

THC-Ausgang

max. 24 VDC
max. 10 mA

Ausgang

+

-
