Bedienungsanleitung Watson-Marlow-Pumpen qdos60 Universal und Universal+
17

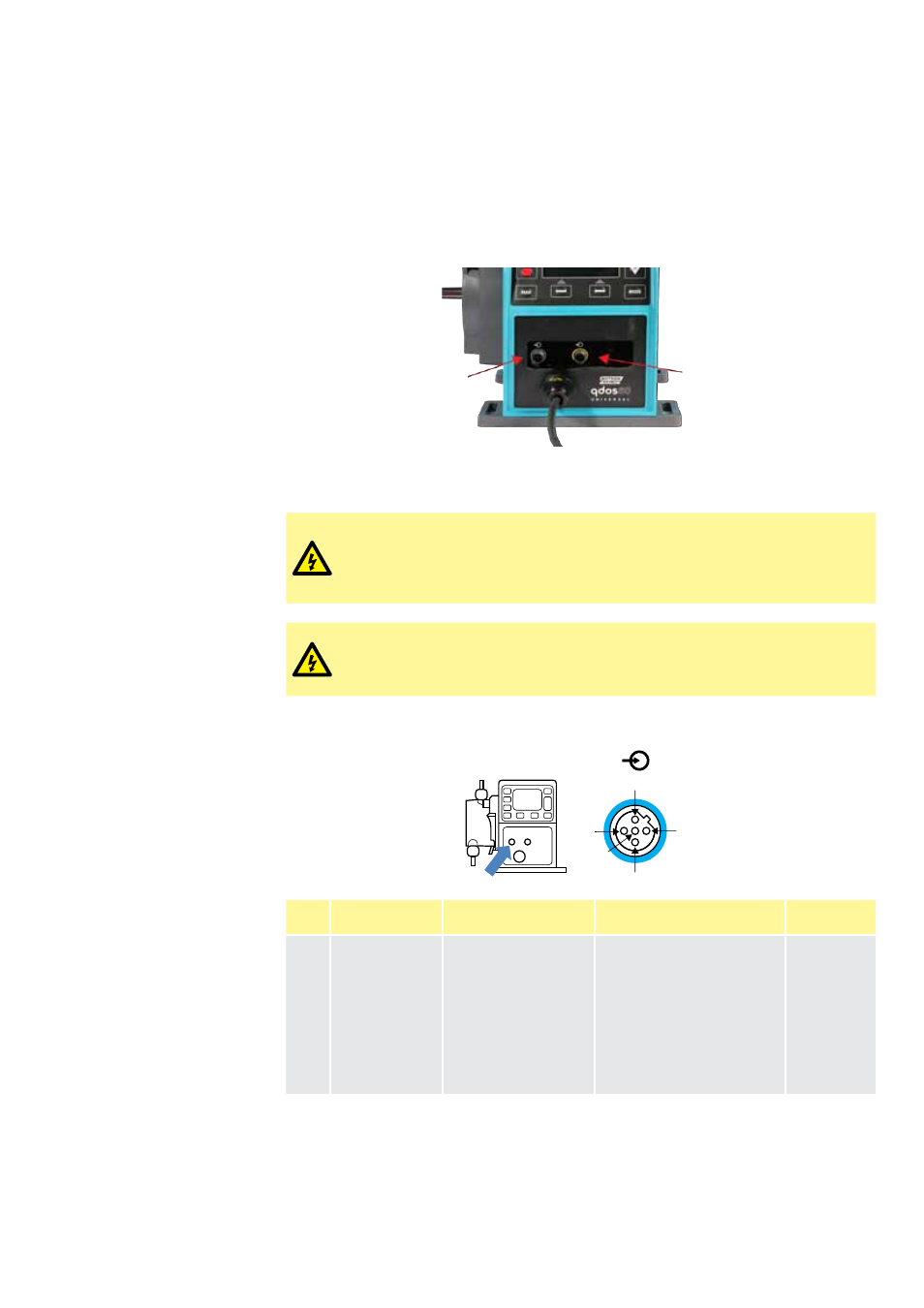

11 Verkabelung der automatischen
Steuerung – Standardpumpe
Die Pumpe wird über zwei fünfpolige M12-Verbinder (IP66) auf der Pumpenvorderseite
mit anderen Geräten verbunden. M12-Verbinder mit freien Zuleitungen können
als Zubehör bei Watson-Marlow gekauft werden. Die Funktion jedes Kabels ist
gekennzeichnet.
Eingangs-
verbindung
Ausgangs-
verbindung
Der Benutzer trägt die Verantwortung für den sicheren und zuverlässigen Betrieb der
Pumpe im Fernsteuerungs- und im Automatiksteuerungsbetrieb.
An die fünfpoligen M12-Verbinder darf keine Netzspannung
angelegt werden. Legen Sie die korrekten Signale an die unten
aufgeführten Pins an. Begrenzen Sie die Signalstärke auf die
angegebenen Höchstwerte. Legen Sie keine Spannung an andere
Klemmen an. Anderenfalls können dauerhafte Schäden entstehen.
Alle Ein- und Ausgangsklemmen sind durch verstärkte Isolierung
von den Netzstromkreisen getrennt. Diese Klemmen dürfen nur an
externe Schaltkreise angeschlossen werden, die auch mindestens
durch verstärkte Isolierung von Netzspannungen getrennt sind.
11.1 Eingangs-Pinbelegung an der Pumpe
Pin 2
Pin 4
Pin 1
Pin 3
Pin 5
Pin
Nr.
Funktion
Spezifikation
Bezogen auf
Eingangs-
kabelfarbe
1
Start/Stopp
Min. 5 V, max. 30 V Schließen Sie die
Gleichstromversorgung
5-24 V DC an Stopp an
(auf Pin 4 bezogen).
Alternativ dazu
schließen Sie Pin 5 des
Ausgangssteckverbinders
über einen normalerweise
offenen Schalter an diesen
Pin an
Braun
