12 Verkabelung der automatischen
Steuerung – Modul
Die Pumpe kann über Schraubklemmen-Steckverbinder, die sich im 24-Volt-
Relaismodul seitlich an der Pumpe befinden, mit anderen Geräten verbunden
werden. Das Relaismodul muss vom Pumpengehäuse entfernt werden, damit
geeignete Kabel über die wasserdichten Kabelverschraubungen des Moduls an die
Klemmensteckverbinder angeschlossen werden können.
12.1 Modul: Aus- und Einbau der
Abdeckung
Ausbau der Abdeckung des 24-Volt-Logikmoduls

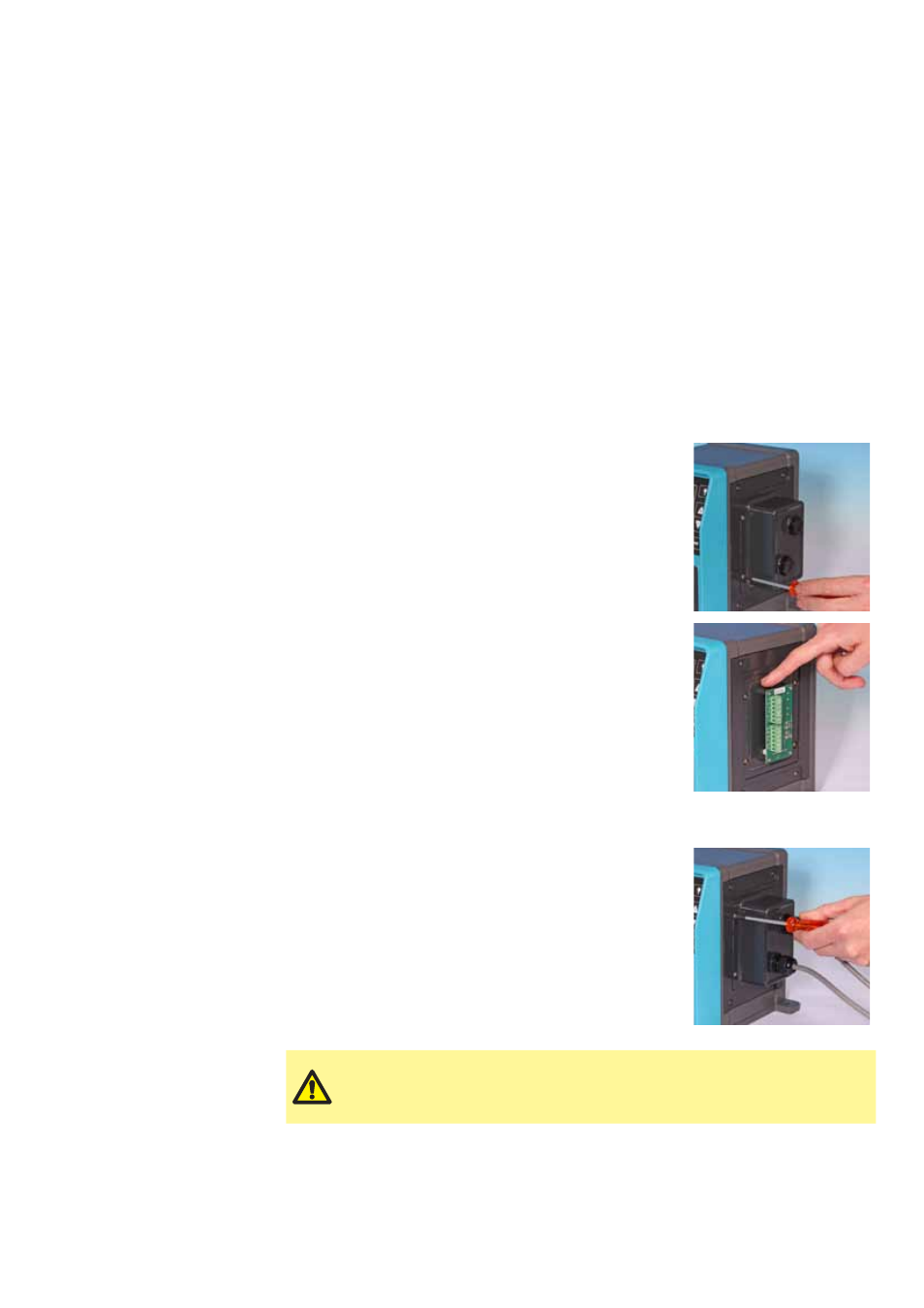

Die Modulabdeckung ist seitlich an der Antriebseinheit mit vier M3x10-Pozidriv-
Flachkopfschrauben aus Edelstahl befestigt.
Entfernen Sie die vier Schrauben von der
Modulabdeckung (die Schraube oben links zuletzt).
Der Dichtungsstreifen kann das Modul aber immer
noch am Antriebsgehäuse halten. Ist dies der Fall,
schlagen Sie leicht gegen das Modul, bis es sich vom
Antriebsgehäuse löst. Verwenden Sie keinesfalls
Werkzeuge, um das Modul vom Antriebsgehäuse zu
hebeln.
Der Dichtungsstreifen sollte in seiner Aufnahmenut
an der Seitenplatte des Antriebsgehäuses
zurückbleiben. Dadurch wird die Schutzart zwischen
dem Antriebsgehäuse und der Modulabdeckung
gewährleistet. Überzeugen Sie sich, dass der
Dichtungsstreifen unbeschädigt ist. Bei Beschädigung
muss er ausgetauscht werden.
Einbau der Abdeckung des 24-Volt-Logikmoduls
Achten Sie darauf, dass der Dichtungsstreifen
unbeschädigt und in seiner Aufnahmenut seitlich
am Antriebsgehäuse positioniert ist. Halten Sie die
Modulabdeckung in ihrer Einbaulage, wobei darauf
zu achten ist, dass der Dichtungsstreifen nicht
verrutscht. Mit der Schraube oben links beginnend
ziehen Sie die vier Befestigungsschrauben mit
2,5 Nm fest.
Achten Sie darauf, dass die Abdeckung des 24-Volt-Logikmoduls
durch alle vier Schrauben jederzeit vorschriftsmäßig gesichert ist.
Anderenfalls wird möglicherweise die Schutzart IP66 (NEMA 4X)
beeinträchtigt.
