Bedienungsanleitung Watson-Marlow-Pumpen qdos60 Universal und Universal+
41
15.6 Kalibrierung der Pumpe für die
4-20-mA-Steuerung
Diese Funktion steht nur beim Modell Universal+ zur Verfügung.
Die Pumpe muss angehalten werden, bevor versucht wird, die 4-20-mA-Werte zu
kalibrieren.
Hoch- und Niederpegelsignale müssen innerhalb des Bereichs liegen. Wenn das
gesendete Signal außerhalb des Bereichs liegt, kann weder der Signaleingangswert
festgelegt noch zum nächsten Verfahrensschritt übergegangen werden.

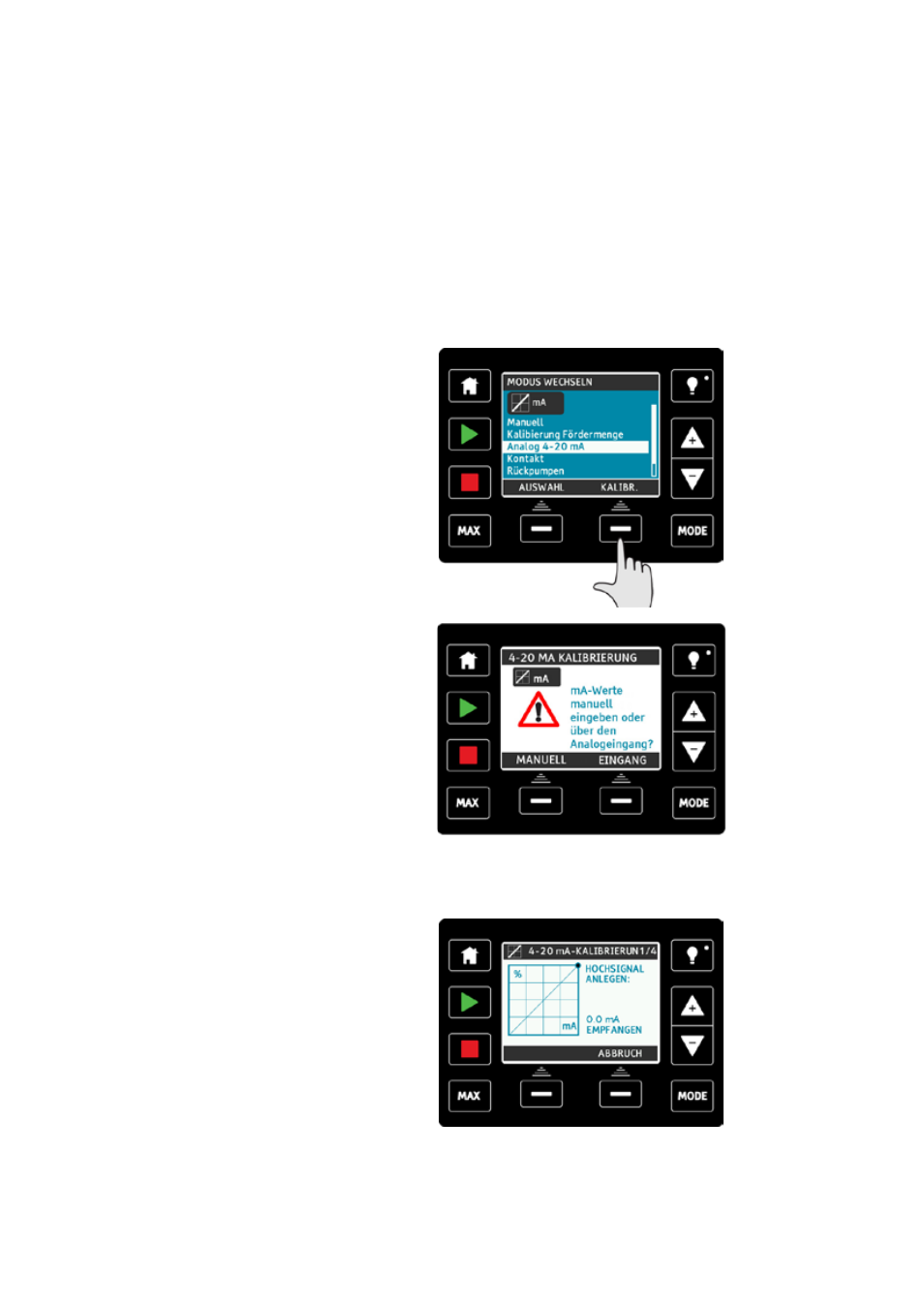

Wählen Sie MODUS aus.
Scrollen Sie mit den Tasten +/- zu Analog 4-20 mA und drücken Sie KALIBR.
Entscheiden Sie, ob die aktuellen Werte manuell über das Tastenfeld eingegeben werden
oder ob die aktuellen Signale elektrisch an den Analogeingang angelegt werden.
Festlegen eines Hochpegelsignals
Senden Sie den Hochpegelsignaleingang an die Pumpe oder geben Sie den aktuellen
Wert mithilfe der Tasten +/- ein.
