21.1 Anschluss der Verbindungsschläuche

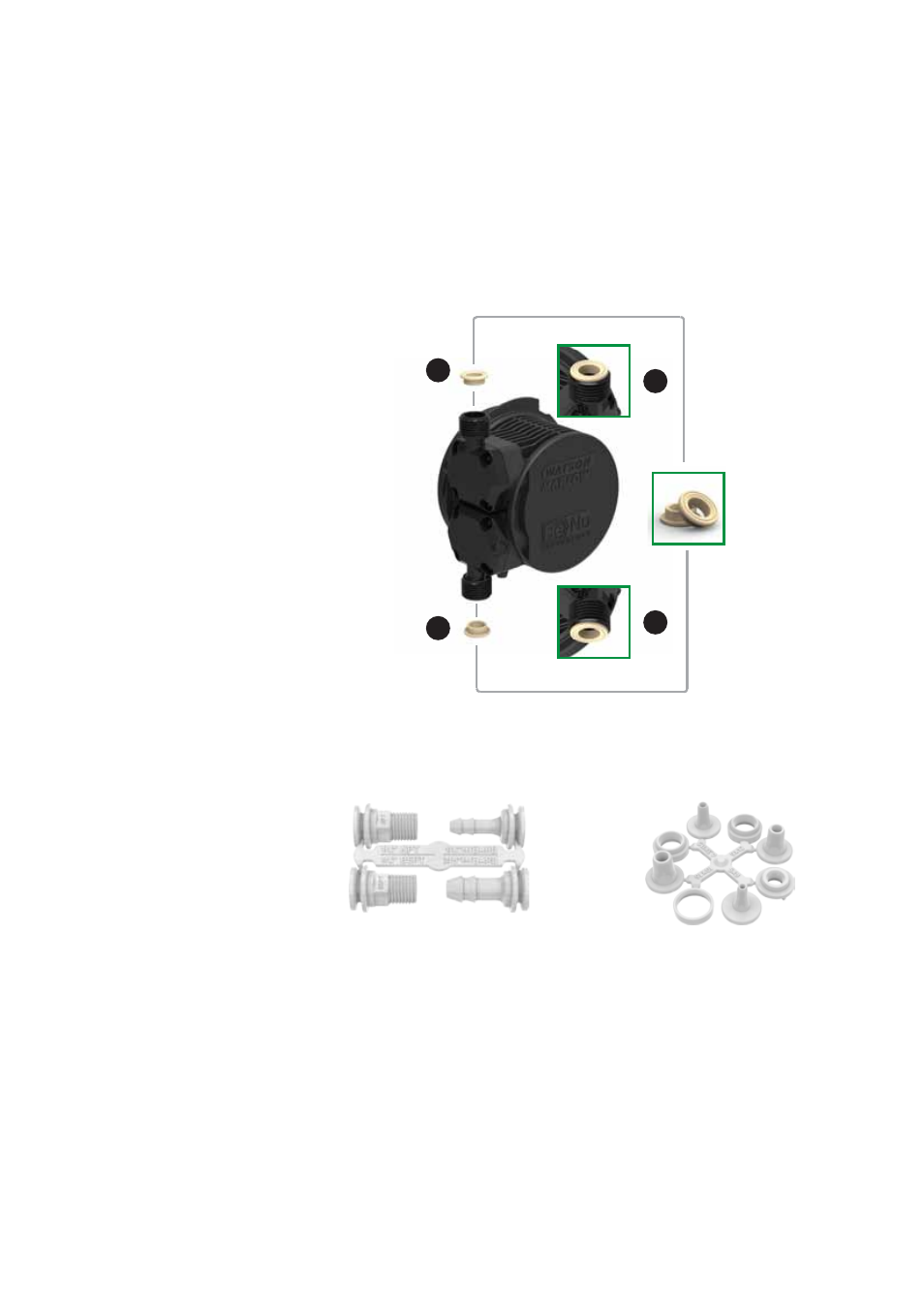

Hinweis: Beim Anschluss der Verbindungsschläuche an den Pumpenkopf beziehen
Sie sich bitte auf das nachstehende Diagramm sowie den Text.
Vor dem Anschluss der Verbindungsschläuche achten Sie darauf, dass die separat
gelieferten O-Ringe (1) aus Viton richtig in die Kopföffnungen (1a) eingebaut
werden und dass der aus Viton bestehende O-Ring nebst Verbinderwerkstoff mit der
geförderten Flüssigkeit kompatibel ist.
1a
1
1
1a
Packung Hydraulikverbinder –
Polypropylen-Tülle/Gewindefittings
Packung Hydraulikverbinder –
Polypropylen-Klemmfittings
