Bedienungsanleitung Watson-Marlow-Pumpen qdos60 Universal und Universal+ 20
Alarmausgang (Ausgang 1)
Alarmzustände werden durch Systemfehler, Leckerkennungs- oder
Füllstandswarnanzeigen (sofern aktiv) herbeigeführt. Dieser Alarmzustand ignoriert
Analogsignalfehler. Hierbei handelt es sich um die Standardeinrichtung; der Ausgang
kann im Menü Steuerungsparameter konfiguriert werden.
Start/Status-Ausgang (Ausgang 2)
Der Zustand dieses Ausgangs ändert sich, wenn der Motor startet/stoppt.
Hierbei handelt es sich um die Standardeinrichtung; der Ausgang kann im Menü
Steuerungsparameter konfiguriert werden.
Drehzahl: Analogausgang (nur bei Universal+)
Ein Stromanalogsignal im Bereich 4-20 mA in 250 Ω Impedanz ist zwischen Pin
3 und Pin 4 des Ausgangssteckverbinders verfügbar. Der Strom hat einen Festwert
und ist direkt proportional zur Drehzahl des Pumpenkopfes. 4 mA = Drehzahl 0;
20 mA = Höchstdrehzahl.
Hinweis: Falls der mA-Ausgang benutzt werden soll, um den Stromwert an einem
Multimeter abzulesen, muss ein 250-Ω-Widerstand in Reihe geschaltet werden.

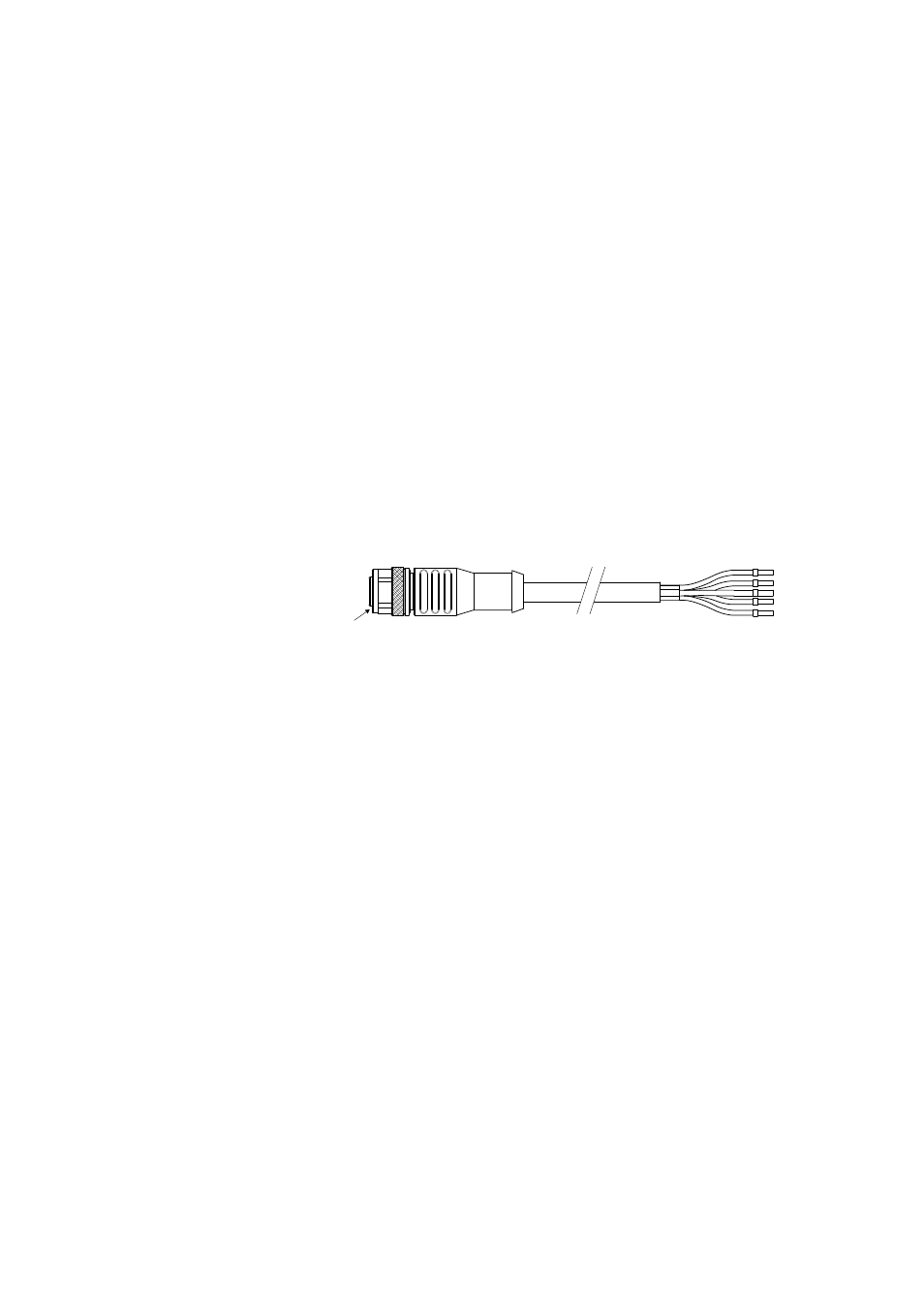

11.4 Optionales Ausgangskabel
Ausgangskabellänge: 3 m (10 ft)
Braun
Weiß
Blau
Schwarz
Grau
Gelber
Einsatz
