Anschlüsse

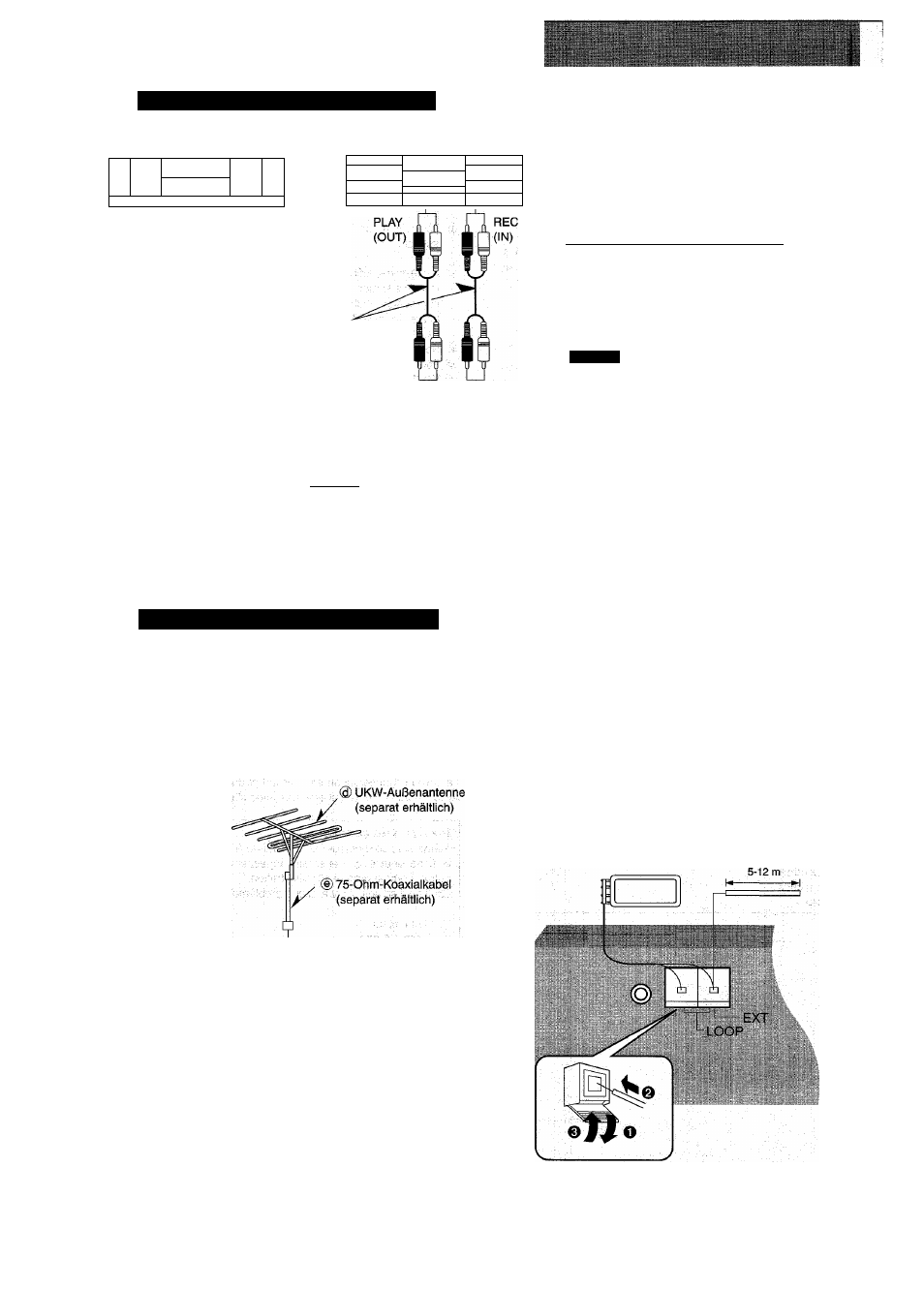

Anschließen eines Zusatzgerätes
^ Videorecorder (separat erhältlich)
) Gassettendeck (separat erhältlich)
__
□
0
a
al. -
1 1 1 1
1 H ..' c n 1 1 I O O l 1
a=bo.s
□ " 1 1 1 I n i ; r i j
AUDIO
OUT
(c) Stereo-Verbindungskabel
(separat erhältlich)
m
. VCR
'
audio in
AUX
Q V' LINE OUT
Die Abbildung zeigt zwei Anschlussbeispiele. Statt
eines
Cassettendecks kann ein anderes
Aufnahmegerät angeschlossen werden, z.B. ein MD-
Recorder. An die AUX-Buchsen kann ein
Plattenspieler, LaserDisc-Spieler usw. angeschlossen
werden.
Anschließen eines Plattenspielers
Schließen Sie einen Plattenspieler mit eingebautem
Vorverstärker an die AUX-Buchsen dieser Anlage an;
falls
der Plattenspieler keinen eingebauten
Vorverstärker besitzt, schalten Sie einen Phono-
Vorverstärker zwischen den Plattenspieler und die
AUX-Buchsen.
Hinweis
An den LINE OUT-Buchsen liegen ausschließlich die
Tonsignale von Programmquellen dieser Anlage
(Tuner und Player) an, nicht aber die Tonsignale von
externen Geräten, die an die Buchsen TV AUDIO IN,
VOR AUDIO IN und AUX angeschlossen sind.
Änschließen von Außenantennen
Falls sich mit den einfachen Zimmerantennen kein zufriedenstellender Rundfunkempfang erzielen lässt, empfiehlt sich der Gebrauch von
Außenantennen.
UKW-Außenantenne
Trennen Sie die UKW-Zimmerantenne ab.
Eine Außenantenne sollte ausschließlich von Fachpersonal
installiert werden.
MW-Außenantenne
(Verwendung eines ummantelten Drahtes)
(75 t2)
Verlegen Sie ein Stück ummantelten Draht waagerecht über ein
Fenster oder an einem anderen geeigneten Ort.
Lassen Sie die MW-Rahmenantenne angeschlossen.
Trennen Sie die Außenantenne vor einem längeren Nichtgebrauch
der Anlage ab, um eine Beschädigung durch Blitzschlag zu
vermeiden. Während eines Gewitters darf die Außenantenne auf
keinen Fall angeschlossen bleiben!
0 MW-Rahmenantenne ® Ummantelter Draht
