Betriebsanleitung Kurznaht-Automat 2211-5 Beisler Nähautomation
B.1
Beschreibung der Maschine

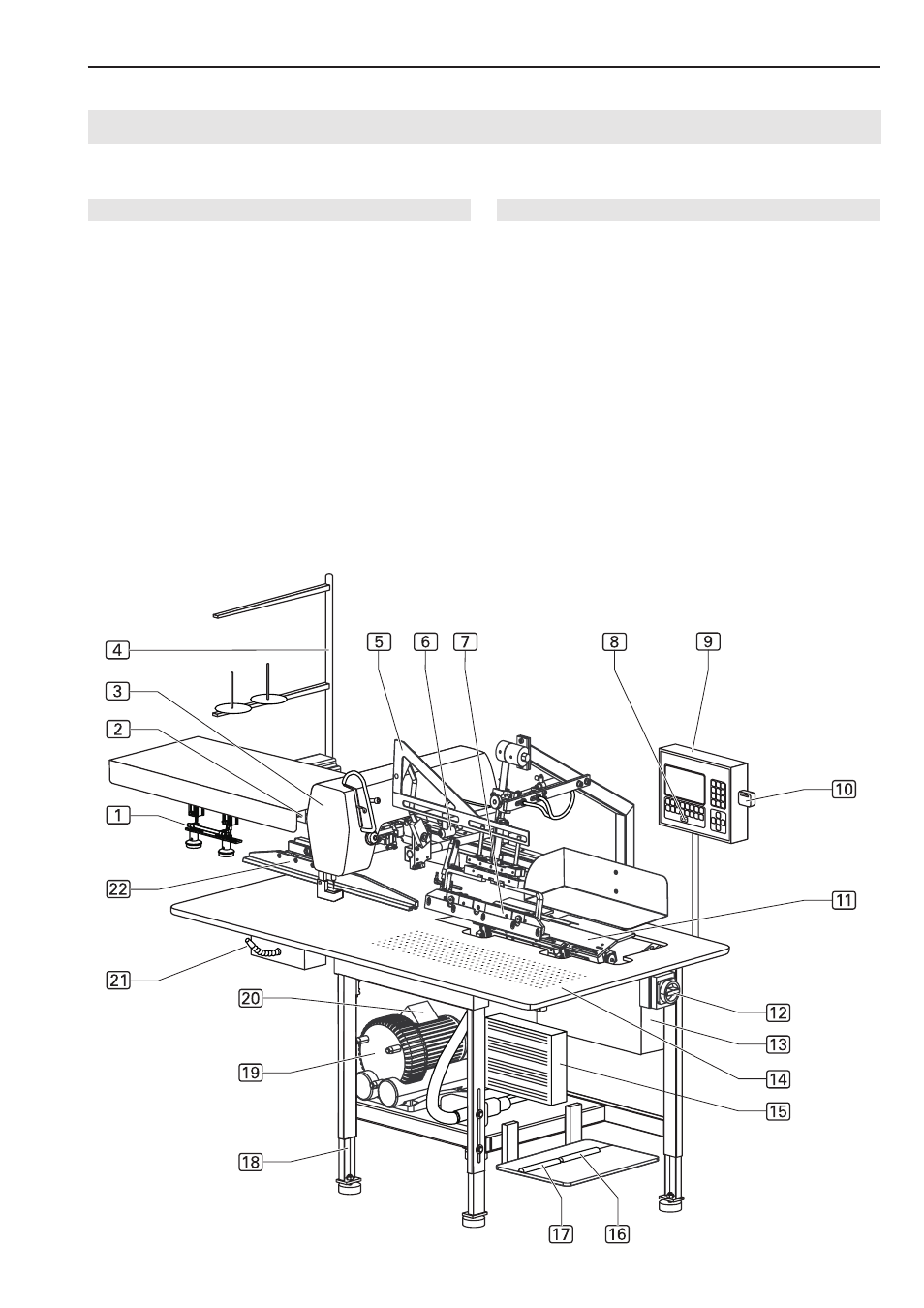

Abb. 1
Steuerung
8 Taste Programm-Stop
9 Bedienteil
a Memory-Stick
Arbeitstisch
e Arbeitsplatte
i Höhenverstellbares Tischbein (4 St.)
Stromversorgung
c Hauptschalter, Not-Aus-Schalter
d Schaltkasten
f Nähmotor-Steuerung
k Schalter Stromversorgung Vakuumpumpe
Bedienschalter
g Fußschalter Maschinenablauf
h Fußschalter Schlitzleistenklemme
B.1.1 Funktionseinheiten
Alle Funktionseinheiten des KURZNAHT-AUTOMATEN
2211-5 sind an dem höhenverstellbaren Tischgestell mon-
tiert und frei zugänglich.
Transport- und Näheinheit
1 Hilftransport
2 Linearschiene (unter der Abdeckung)
3 Nähkopf
4 Garnständer
5 Anschlag für rechte Schlitzleiste
6 Richt-Laser
7 Falter
b Aufpickplatte
j Vakuumpumpe
l Druckluftvorrichtung
m Hauptklammer
