Betriebsanleitung Kurznaht-Automat 2211-5
- C 42 -
Beisler Nähautomation
C.3
Inbetriebnahme
C.3.2 Druckluft / Vakuum anschließen

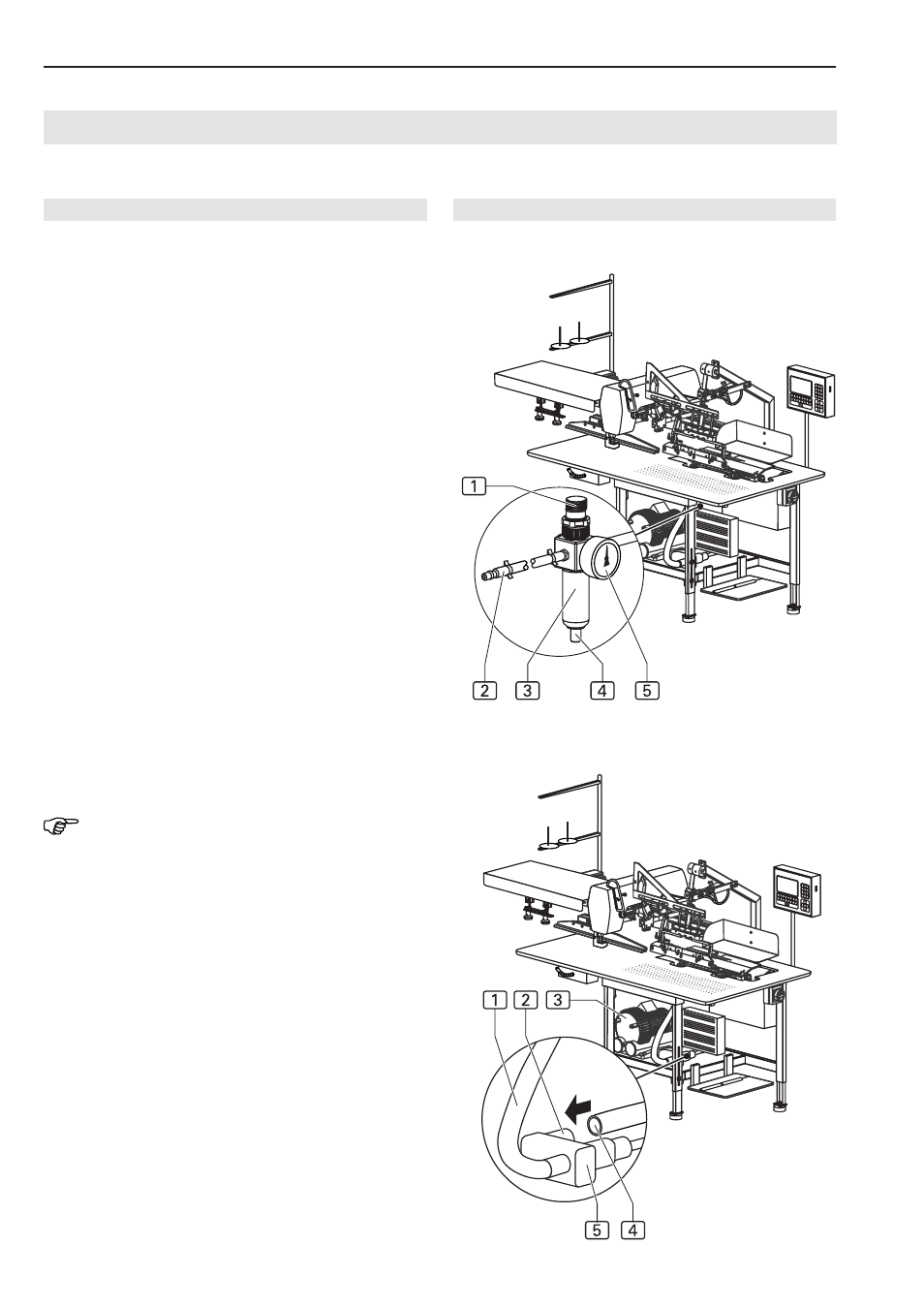

Abb. 3: Der Druckluftanschluss der Maschine ist vorin-
stalliert. Er setzt sich aus folgenden Komponenten zusam-
men:
• Druckminderer 3 mit Manometer 5 und Wasserab-
scheider 4,
• Druckschlauch mit Stecktülle 2.
Der Druckminderer ist an der seitlichen Montagewand des
Arbeitstisches montiert.
Maschine an Druckluft anschließen:
1. Stecker des Druckluftschlauches in die bauseitige Ent-
nahmestelle stecken.
2. Bauseitige Druckluftquelle öffnen.
3. Abb. 3: Den Druckminderer auf einen Maschinen-Be-
triebsdruck von 6 bar einstellen.
Dazu den Druckregler 1 drehen und Wert am Mano-
meter 5 ablesen:
• Druck erhöhen, im Uhrzeigersinn drehen,
• Druck mindern, gegen den Uhrzeigersinn drehen.
Maschine an Vakuum anschließen:
Abb. 4: Ist die Maschine mit der optionalen Vakuum-
pumpe 3 ausgerüstet, sind keinerlei Installationen erfor-
derlich. Das Vakuumsystem ist betriebsfertig.
Ist die Maschine ohne Vakuumpumpe ausgeliefert wor-
den, muss die bauseitige Vakuumquelle an das Vakuum-
ventil der Maschine angeschlossen werden. Das Vakuum-
ventil 5 ist auf die Ablagefläche unter dem Arbeitstisch
montiert.
HINWEIS - Benötigte Bauteile!
Die folgenden Bauteile müssen bauseitig bereit ge-
stellt werden:
• Ein Vakuumschlauch 3 mit einem Innendurchmes-
ser von mindestens 1¼ '' oder gegebenenfalls ein
Adapter oder Reduzierstück zur Anpassung des
bauseitigen Vakuumschlauches auf den An-
schlussstutzen (Außendurchmesser 1¼ '') des Va-
kuumventils der Maschine.
• Eine Schlauchschelle mit einem Innendurchmesser
von mindestens 1¼ ''.
1. Abb. 4: Den bauseitigen Vakuumschlauch 4 auf den
Anschlussstutzen 2 des Vakuumventils 5 stecken.
2. Vakuumschlauch mit Schlauchschelle befestigen.
3. Sicherstellen, dass der Vakuumschlauch 1 zur Tisch-
platte korrekt und dicht aufgesteckt ist.
4. Bauseitige Vakuumquelle öffnen.
Abb. 3/4
Abb. 3
Abb. 4
