- B 23 -
Betriebsanleitung Kurznaht-Automat 2211-5 Beisler Nähautomation
B.2
Funktion der Maschine
B.2.13 Maschinenablauf rechte Seitentasche
Der Maschinenablauf - "rechte Seitentasche ankappen und
auf rechtem Hosenteil vernähen" - wird in folgenden Ar-
beitsschritten durchgeführt:
• Die rechte Seitentasche wird manuell auf der Aufpick-
platte angelegt.
• Die Stoffleiste wird angekappt, vom Falter umgebug-
gt und aufgenommen.
• Das rechte Hosenteil wird manuell auf der Arbeitsplatte
positioniert.
Nachdem die Schere das Hosenteil angekappt hat,
transportiert der Falter die Seitentasche zum rechte Ho-
senteil und legt es ab.
• Das Hosenteil mit Seitentasche wird vom Transport-
system automatisch zum Nähkopf transportiert und ab-
genäht.
• Das fertige Nähstück wird dann mit Druckluft vom Ar-
beitstisch weggeblasen.
• Der Hilfstransport ist eingeschaltet.
B.2.14 Rechte Seitentasche an Hosenteil anlegen
Seitentasche und rechte Hosenteil sind idealerweise mit
einem Zwick vormarkiert. Ist kein Zwick vorhanden, wird
die Anlegepostion mit Klebestreifen oder Filzschreiber auf
der Arbeitsplatte bzw. der Aufpickplatte markiert.

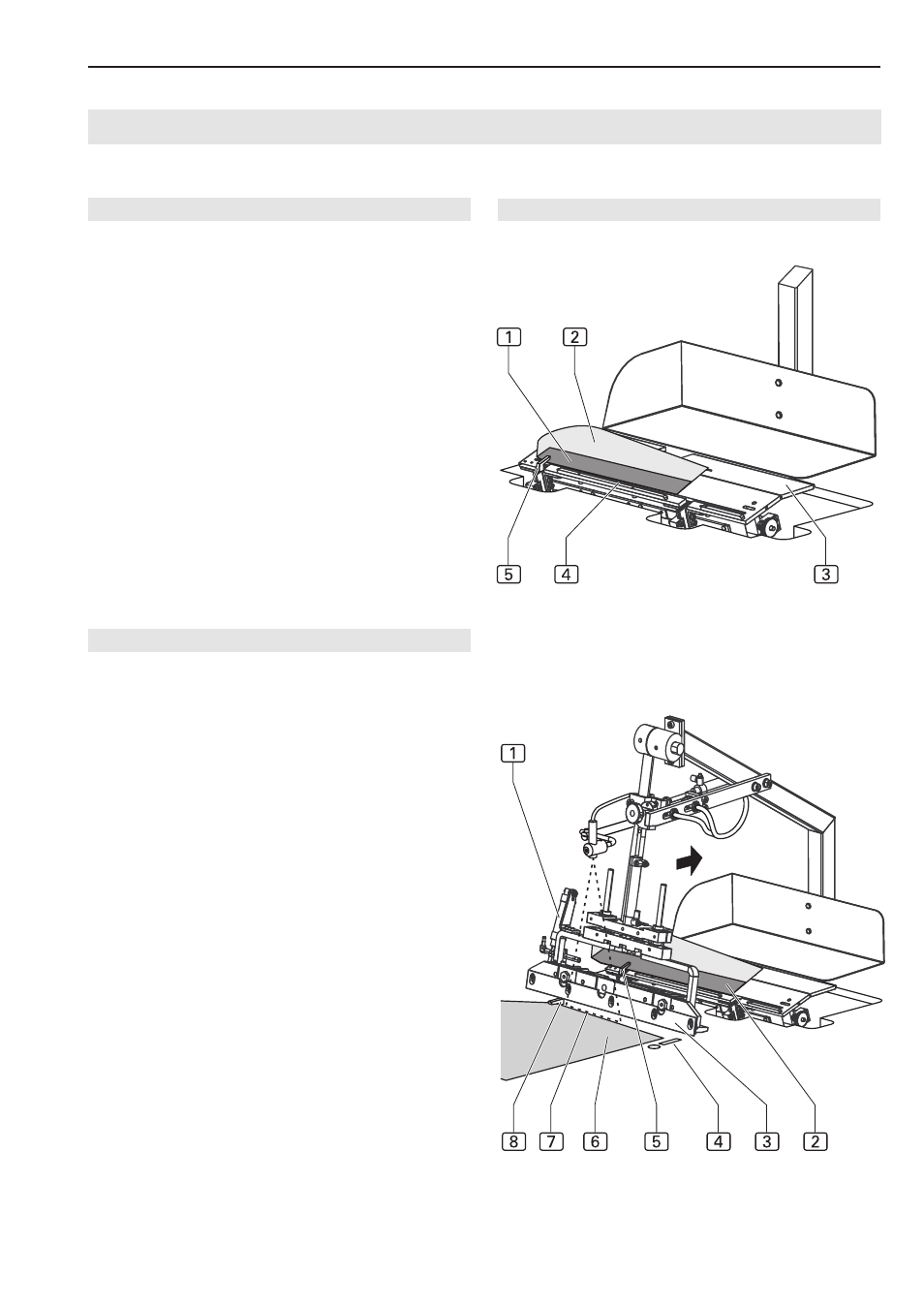

Anlegeposition Seitentasche, Abb. 15:
Die Schlitzleistenklemme ist während des Anlegevor-
gangs geschlossen.
Die Stoffleiste 1 der Seitentasche 2 wird an der An-
schlagleiste 4 der Aufpickplatte 3 angelegt. Die ge-
naue Position zu der Schere 5 wird durch den Zwick
in der Stoffleiste gekennzeichnet.
Seitentasche umbuggen und aufnehmen, Abb. 16:
Der Falter 1 fährt nach rechts zur Aufpickplatte.
Die Stoffleiste der Seitentasche 2 wird von der Schere
5
angekappt und anschließend von der Falterklemme
3 umgebuggt und aufgenommen.
Die Schere 8 der Arbeitsplatte öffnet sich, die
Schere 4 ist passiv und bleibt in der Arbeitsplatte
versenkt.
Anlegeposition rechtes Hosenteil, Abb. 16:
Das rechte Hosenteil 6 wird mit dem Zwick an der
Schere 8 und parallel zu Aufpickplatte und Falter an
der roten Markierung 7 des Richtlaser ausgerichtet.
Abb. 15/16
Abb. 15
Abb. 16
