- C 55 -
Betriebsanleitung Kurznaht-Automat 2211-5 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Falter an Klammerschiene ausrichten:
Der Falter muss im abgesenkten Zustand über seine gan-
ze Länge absolut parallel und in leichter Berührung zur
Klammerschiene stehen.
Parallele Position des Falters einstellen:
1. Die Hauptklammer in Position fahren. Dazu mit den
Funktionen der Ein-/Ausgangssteuerung:
• Hauptklammer an vorderen Anschlagpunkt fahren,
• Hauptklammer absenken.
2. Den Falter in Position fahren. Dazu mit den Funktio-
nen der Ein-/Ausgangssteuerung:
• Falter drehen.
• Falterklemme schließen,
• Falter absenken.

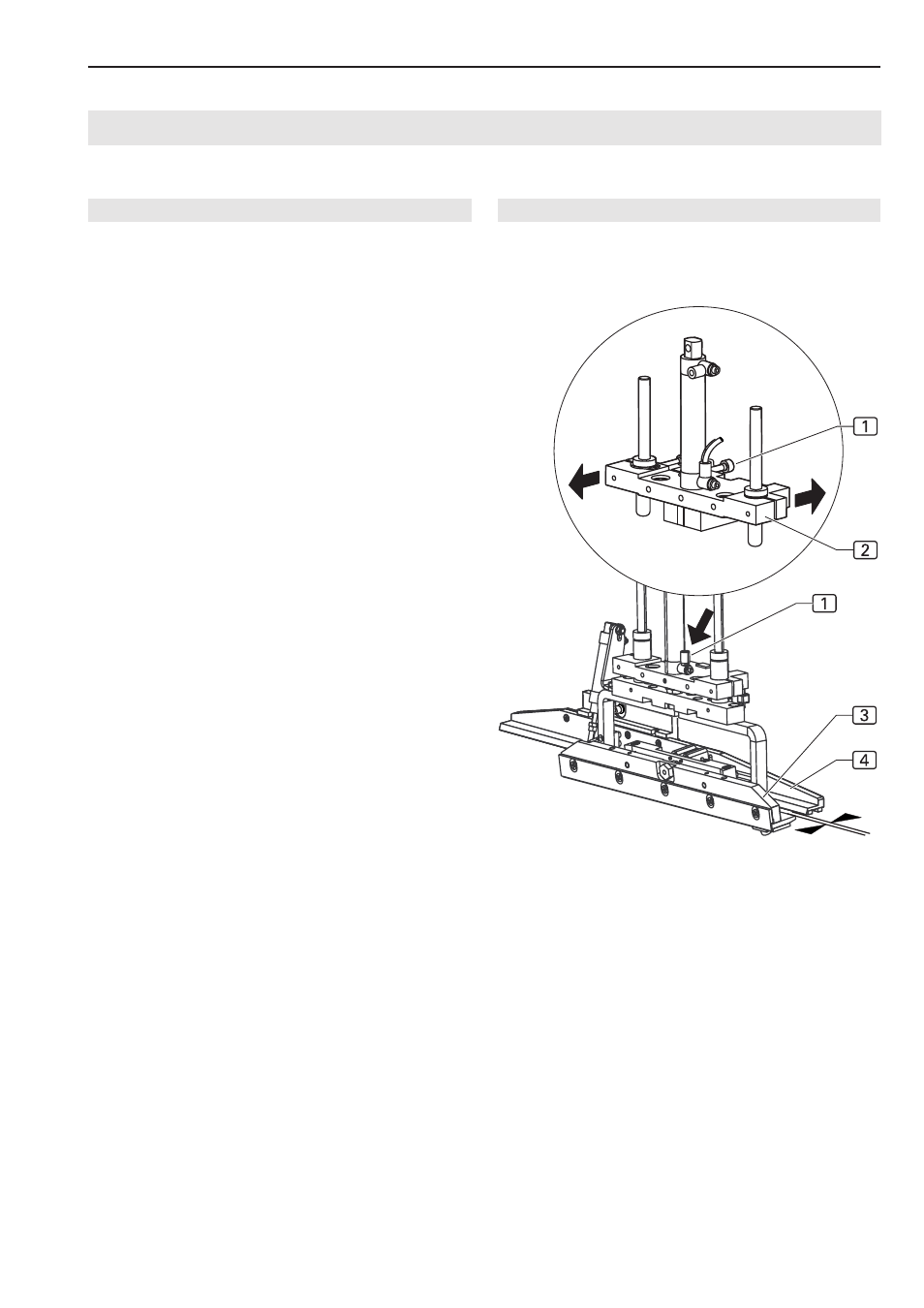

3. Abb. 18: Parallele Ausrichtung von Falterklemme 3
und Klammerschiene 4 zueinander überprüfen. Falls
die Ausrichtung der Falterklemme verändert werden
muss:
4. Fixierschraube 1 öffnen.
5. Aufhängung 2 der Falterklemme in parallele Position
drehen.
6. Fixierschraube 1 festziehen.
Abb. 18
Abb. 18
