- C 53 -
Betriebsanleitung Kurznaht-Automat 2211-5 Beisler Nähautomation
C.5
Instandhaltung

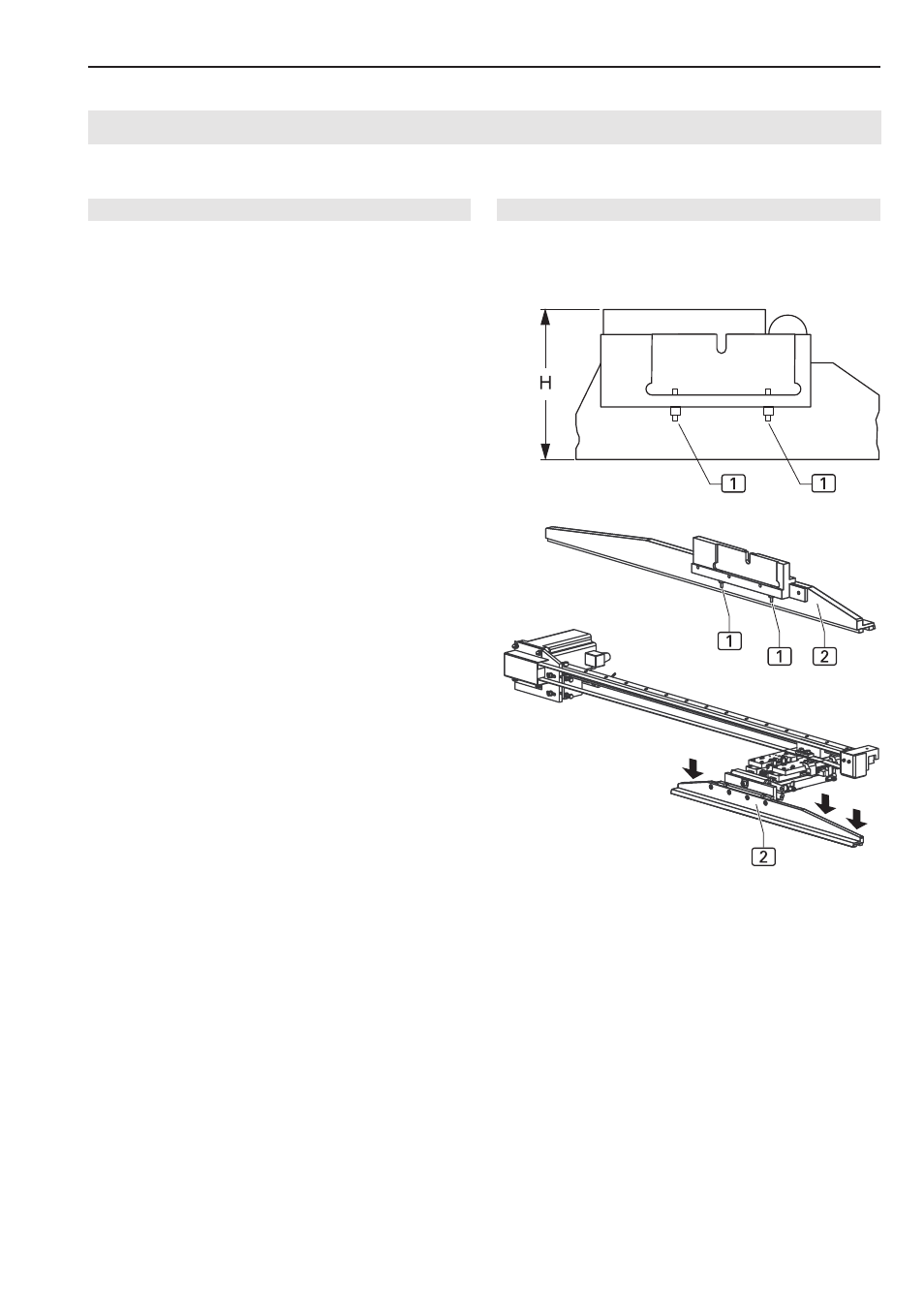

Abb. 15
Abb. 15
C.5.5 Maschine einrichten
Anpressdruck der Klammerschiene justieren:
Nach den Arbeiten an der Hauptklammer müssen der An-
pressdruck und die Ausrichtung der Klammerschiene zur
Nadel überprüft werden.
1. Überprüfen, ob die Hauptklammer über die ganze Län-
ge der Klammerschiene 2 gleichmäßigen Druck auf
das Nähstück ausübt. Dazu ein Stück Textil an die Ein-
legeposition legen und die Hauptklammer absenken.
2. Anpressdruck kontrollieren, indem an mehreren Stellen
entlang der Klammerschiene versucht wird, das Näh-
stück unter der Klammer wegzuziehen.
3. Abb. 15: Ist der Anpressdruck ungleichmäßig oder
nicht stark genug, die Klammerschiene abmontieren
und die Stellung der beiden Justierschrauben 1 an
der Innenseite der Klammerschiene verändern.
Werden die Justierschrauben weiter hineingeschraubt,
erhöht sich der Druck der Klammerschiene auf die Ar-
beitsplatte, weil sich die Höhe H der Hauptklammer
nach unten verändert.
4. Justierung solange vornehmen und an abgesenkter
Hauptklammer immer wieder überprüfen, bis der An-
pressdruck gleichmäßig über die gesamte Länge der
Klammerschiene verteilt ist.
