Betriebsanleitung Kurznaht-Automat 2211-5
- C 50 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung

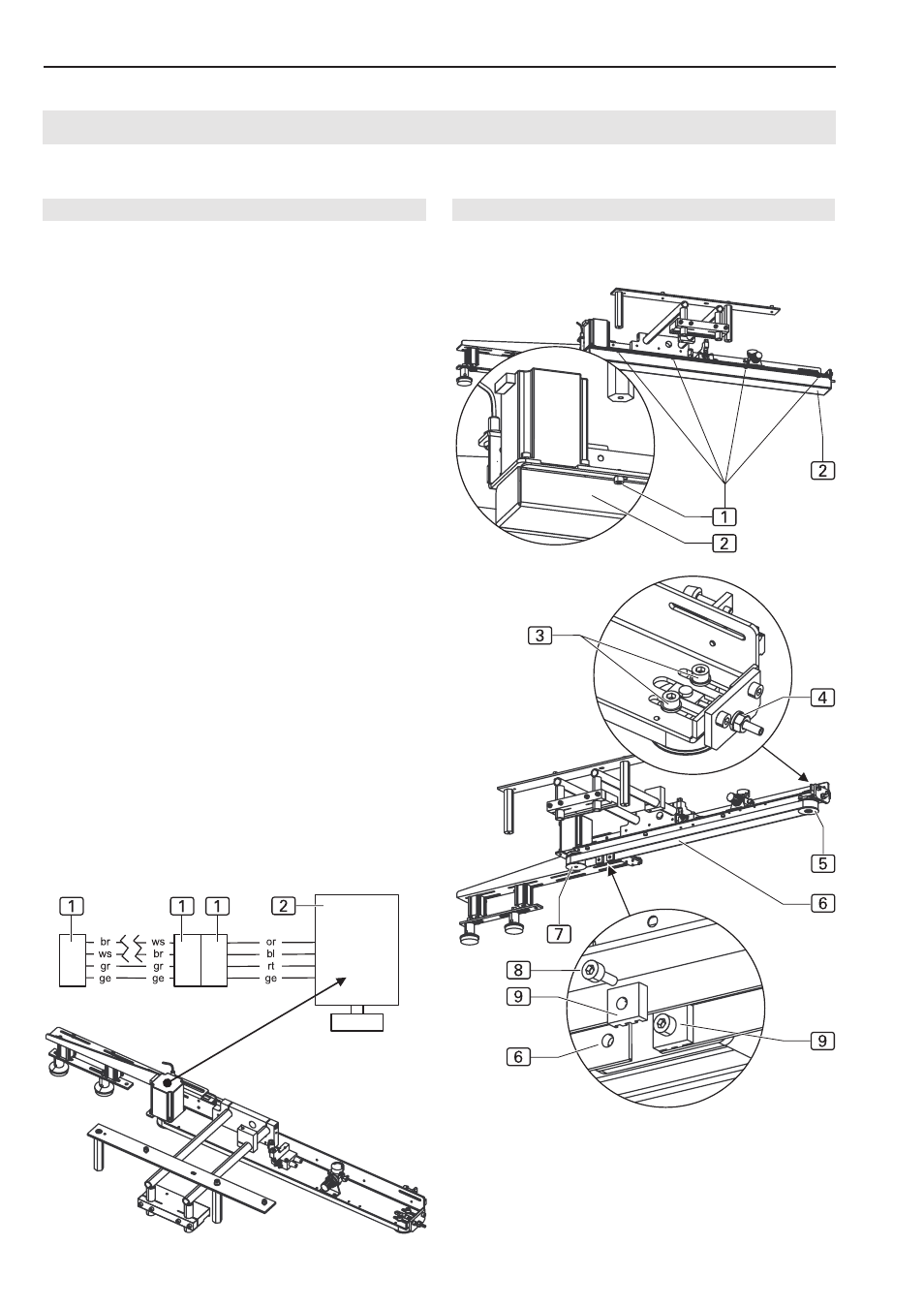

Zahnriemen für Hilfstransport tauschen:
1. Maschine vom Stromnetz nehmen.
2. Hilfstransport bis zum Anschlag an die Endposition
schieben.
3. Abb. 11: Befestigungsschrauben 1 der Abdeckung
2 des Zahnriemens herausschrauben und die Abdek-
kung abnehmen.
4. Zahnriemen 6 entspannen, dazu die beiden Fixier-
schrauben 3 sowie die Stellschraube 4 lösen.
5. Die beiden Befestigungsschrauben 8 aus den Rie-
menklemmen 9 herausschrauben. Zahnriemen ab-
nehmen.
6. Tauschriemen auf die Antriebsrolle 7 und die Gleit-
rolle 5 legen.
7. Die Enden des Zahnriemens sind mit Bohrungen ver-
sehen. Die beiden Enden des Zahnriemens zusammen
mit den Riemenklemmen 9 passgenau über die Boh-
rungen der Halterung legen und an der Halterung
verschrauben.
8. Zahnriemen spannen, dazu die Stellschrauben 4
eindrehen, bis der Zahnriemen sich in der Mitte der
Transportschiene unter spürbarem Gegendruck
ungefähr 10 mm niederdrücken lässt.
Die Fixierschrauben 3 festziehen.
9. Abdeckung wieder montieren.
Abb. 12: Steckerbelegung Schrittmotor Hilfstransport:
1
Steckverbindungen
2 Schrittmotor Hilfstransport
Abb. 12
Abb. 11/12
Abb. 11
