Betriebsanleitung Kurznaht-Automat 2211-5
- C 48 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung
Zahnriemen für Klammertransport tauschen:
1. Maschine vom Stromnetz nehmen.
2. Klammer bis zum Anschlag an die linke Endposition
schieben.

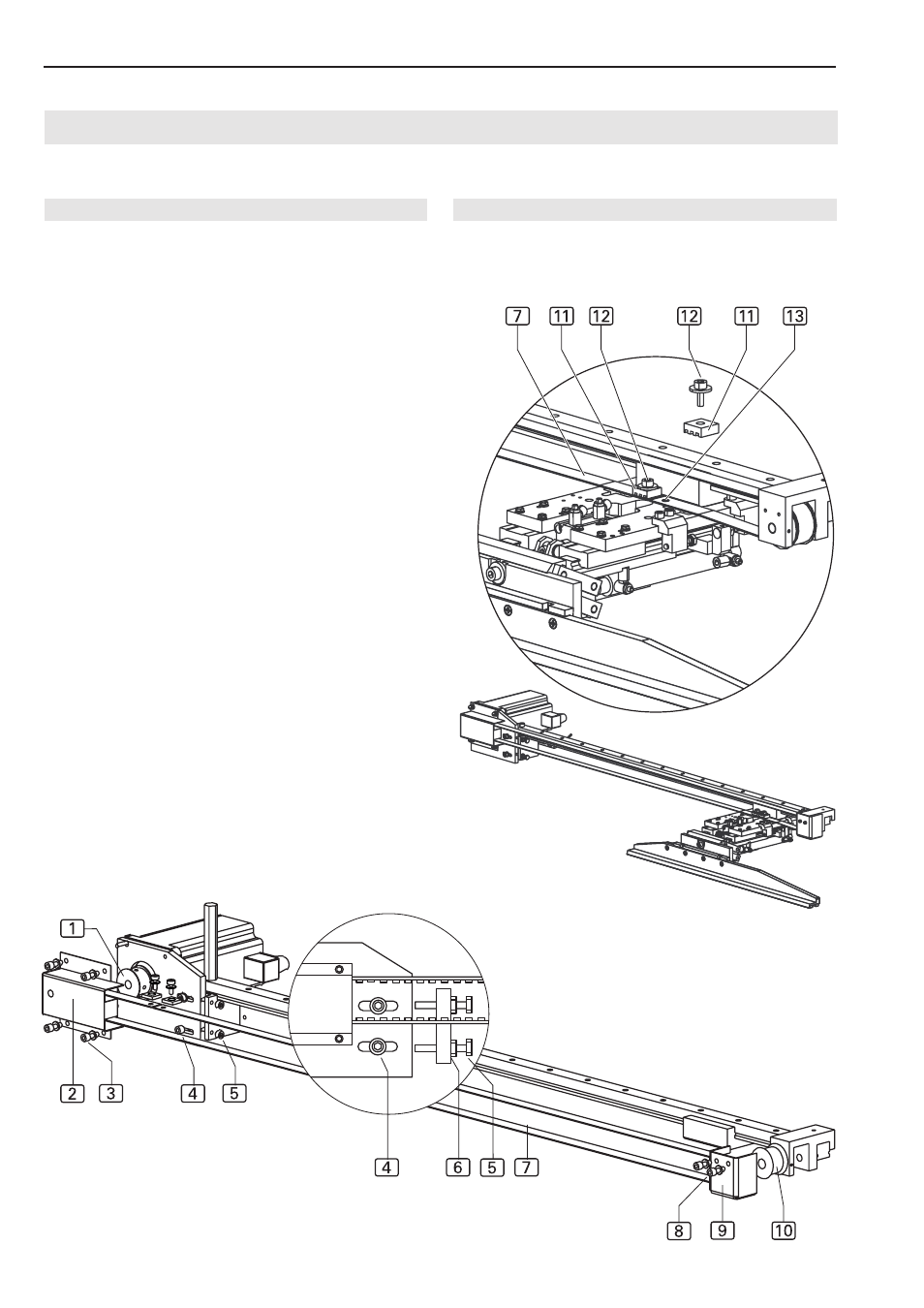

3. Abb. 7: Befestigungsschrauben 3 der Abdeckung 2
der Antriebsrolle herausschrauben und die Abdeckung
abnehmen.
4. Die Abdeckung 9 der Gleitrolle abnehmen, dazu die
beiden Befestigungsschrauben 8 herausschrauben.
5. Zahnriemen 7 entspannen, dazu die beiden Fixier-
schrauben 4 lösen.
6. Die Kontermuttern 6 der Stellschrauben 5 öffnen
und die beiden Stellschrauben zurückdrehen.
7. Abb. 8: Die beiden Verbindungsschrauben c aus
dem Lagerbock der Hauptklammer herausschrauben.
Zahnriemen abnehmen.
8. Abb. 7: Tauschriemen auf die Antriebsrolle 1 und die
Gleitrolle legen.
9. Abb. 8: Die Enden des Zahnriemens sind mit Bohrun-
gen d versehen. Die beiden Enden des Zahnriemens
mit den Riemenklemmen b passgenau über die Boh-
rungen des Lagerbocks legen und am Lagerbock ver-
schrauben.
10.Abb. 7: Zahnriemen spannen, dazu die beiden Stell-
schrauben 5 eindrehen, bis der Zahnriemen sich in
der Mitte der Transportschiene unter spürbarem Ge-
gendruck ungefähr 10 mm niederdrücken lässt.
Die Kontermuttern 6 und die Fixierschrauben 4 fest-
ziehen.
11.Die beiden Abdeckungen 2 und 9 anmontieren.
Abb. 7
Abb. 7/8
Abb. 8
