Betriebsanleitung Kurznaht-Automat 2211-5
- B 26 -
Beisler Nähautomation
B.2
Funktion der Maschine

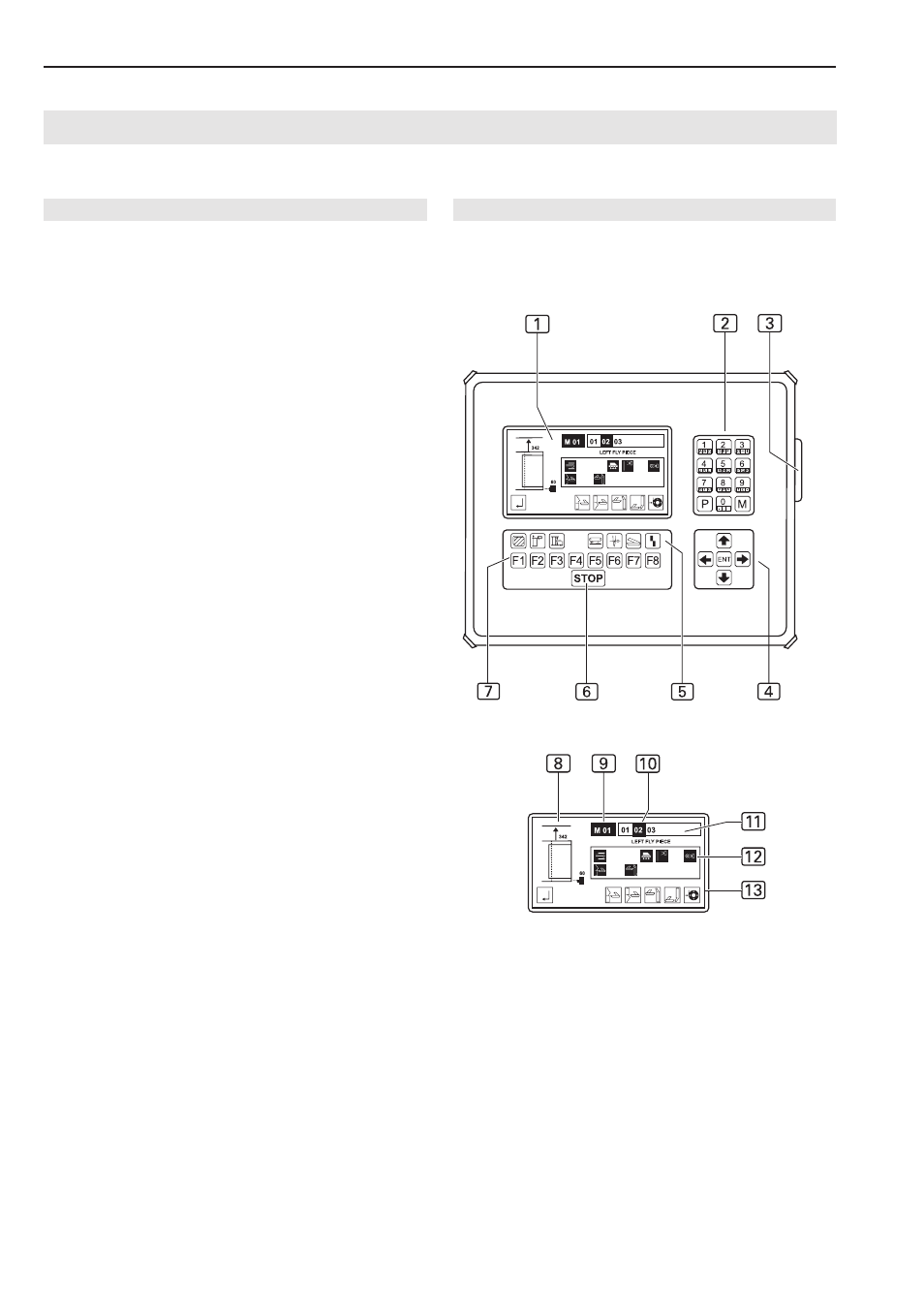

Abb. 20
Abb. 20
Symbolleiste
Die Symbolleiste 5 weist auf die Menüs hin, die über
die Funktionstasten direkt aus der Start-Ebene aufge-
rufen werden können.
Alle weiteren Funktionen der Maschine sind durch die
Anwahl der entsprechenden Menüs in den unterschied-
lichen Programm-Ebene einstell- oder veränderbar. Die
jeweils dazugehörigen Symbole werden im Display des
Bedienteils angezeigt.
B.2.17 Bedienteil
Display
Am Display 1 werden während des Betriebes der Ma-
schine die Werte des ausgewählten Nahtprogrammes
angezeigt. Werden Menüs aufgerufen, werden das
Bildzeichen zum Menü oder die entsprechenden Pa-
rameter der Funktion angezeigt.
Display-Anzeige
8 Symbol der Naht
9 Bezeichnung des Nahtprogrammes (Ein Naht-
programm kann aus mehreren Nähten bestehen)
a Nahtnummer des Nahtprogrammes
b Bezeichnung der Naht
c Anzeigefeld für die aktivierten Funktionen der
Naht
d Leiste der aufrufbaren Untermenüs
Steckplatz 3 für Memory-Stick
Der Memory-Stick ist das Speichermedium für die Si-
cherheitskopien aller Daten der Programmsteuerung.
Programme können auf den Memory-Stick kopiert und
gesichert werden und bei Bedarf wieder in die Maschi-
nensteuerung geladen werden.
Taste Programm-Stop
Wird die Taste Programm-Stop 6 während des Ma-
schinenablaufs gedrückt, werden alle Fahrbewegun-
gen und der Nähvorgang gestoppt.
Nummernblock
Am Nummernblock 2 werden sämtliche veränderba-
ren Zahlenwerte eingegeben.
Mit der Taste M werden die gewünschten Nahtprogram-
me aufgerufen.
Mit der Taste P werden Untermenüs aufgerufen, Ein-
gaben bestätigt und der Programmiermodus verlassen.
Pfeiltasten
Mit den Pfeiltasten 4 "Hoch" und "Tief" wird der Cur-
sor (Blinkzeichen) im angewählten Menü zeilenweise
nach oben bzw. nach unten bewegt.
Mit der Pfeiltaste "Rechts" bzw. "Links" wird im ange-
wählten Menü mit dem Cursor entweder der gewünsch-
te Parameter markiert oder falls die Parameterliste aus
mehreren Seiten besteht, vor- oder zurückgeblättert.
Funktionstasten
Mit den Funktionstasten 7 werden in der angewählten
Ebene die Menüs zum Einstellen oder Ändern der
Maschinenfunktionen aufgerufen.
