Inbetriebnahme
C.3.1 Maschinentisch ausrichten
Nach der Aufstellung am vorgesehenen Betriebsort muss
der Maschinentisch ausgerichtet werden:
• Maschinentisch auf die erforderliche Höhe einstellen.
• Maschinentisch nach alle Seiten waagrecht justieren.
Tischhöhe einstellen:
1. Abb. 1: Maschine mit Hubvorrichtung anheben, die
Hubvorrichtung dazu an den Hebepunkten (Pfeilmar-
kierungen) unterhalb der Querträger ansetzen. Sind die
optionalen Transportrollen montiert, vor dem Anheben
die Bremsen öffnen.
2. Abb. 2: An allen Führungsschienen jeweils die Fixier-
schrauben 2 lösen.
3. Tischbeine 3 auf das erforderliche Maß herauszie-
hen und die Fixierschrauben 2 der Höhenverstellung
wieder festschrauben.
4. Maschine wieder auf den Boden aufsetzen.
Maschinentisch waagrecht justieren:
1. Wasserwaage auf die Arbeitsplatte legen.
2. Abb. 2: Kontermuttern der Tischfüße 1 lösen.
3. Maschinentisch nach allen Seiten waagrecht justieren.
Dazu die Tischfüße entsprechend höher oder tiefer dre-
hen.
4. Kontermuttern der Tischfüße wieder zuschrauben.
HINWEIS - Transportsicherung!
Bevor die Maschine an die Energieversorgungsquel-
len angeschlossen wird, müssen sämtliche Transport-
sicherungen entfernt werden.
• Kunststoffbinder durchtrennen.
• Aufkleber entfernen.

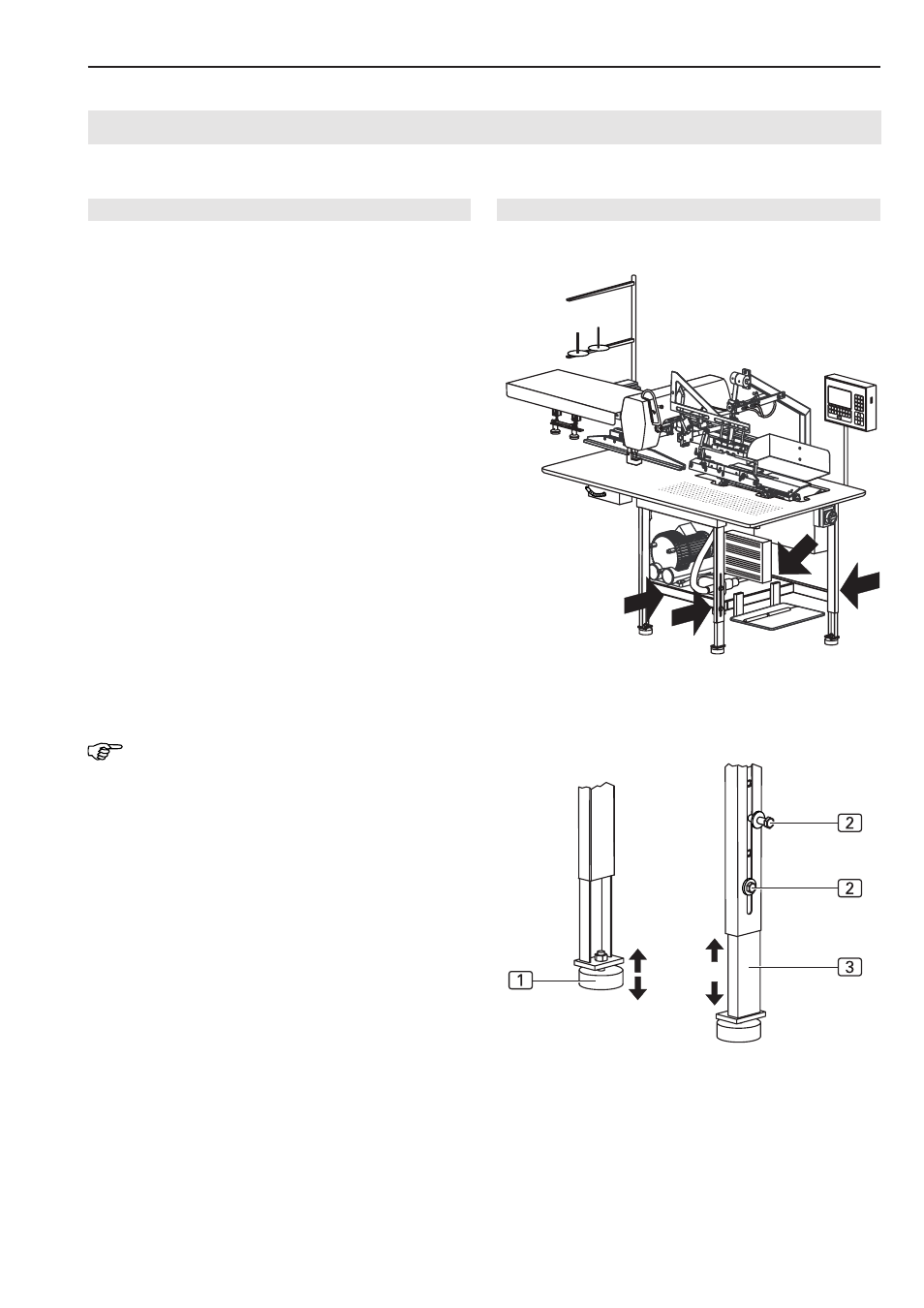

Abb. 1/2
Abb. 1
Abb. 2
