Betriebsanleitung Kurznaht-Automat 2211-5
- B 16 -
Beisler Nähautomation
B.2
Funktion der Maschine
B.2.4 Linkes Hosenteil anlegen

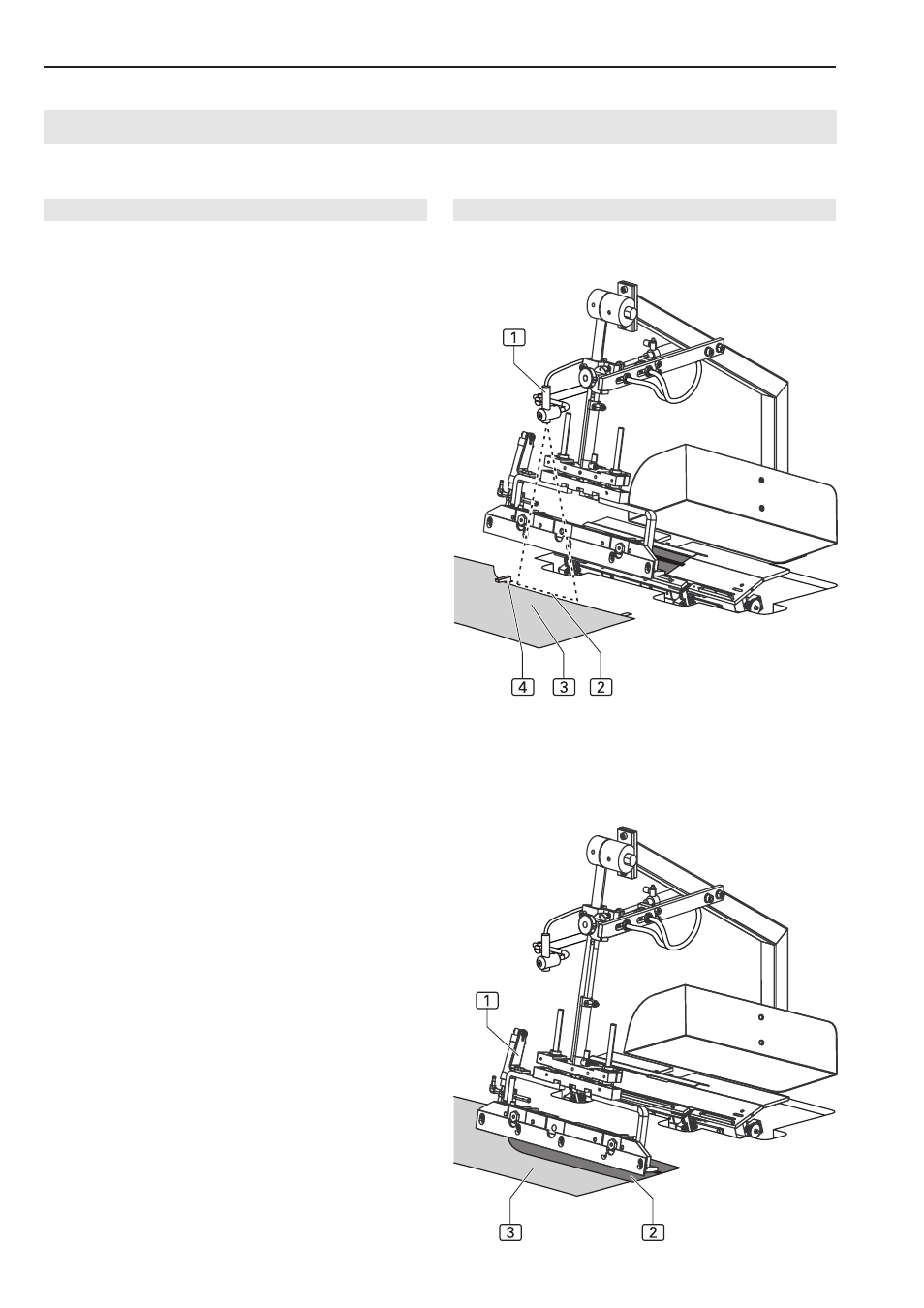

Anlegeposition linkes Hosenteils, Abb. 4:
Das linke Hosenteil 3 wird mit dem Zwick an der
Schere 4 und parallel zur roten Markierungslinie 2
des Richtlaser 1 ausgerichtet.
Falter, Abb. 5:
Der Falter 1 fährt mit der Schlitzleiste nach links zur
Arbeitsplatte, senkt sich ab und legt die Schlitzleiste
2
auf das linke Hosenteil 3.
Abb. 4/5
Abb. 4
Abb. 5
