Betriebsanleitung Kurznaht-Automat 2211-5
- C 56 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Die Nahtbreitenschnellverstellung ermöglicht die Vorein-
stellung von 4 Nahtbreiten.

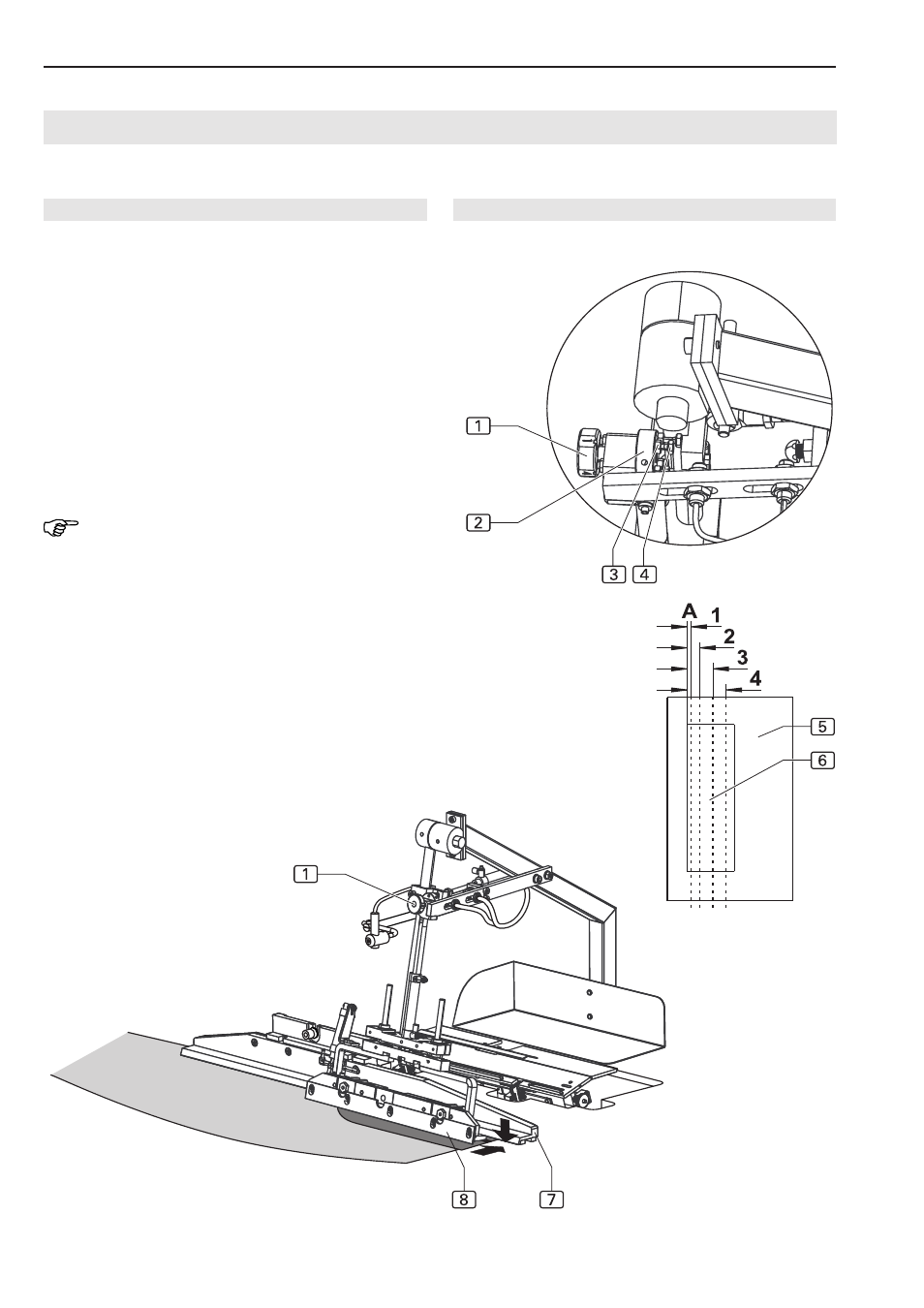

Abb. 19: Durch Drehen des Stellrades 1 kann die Ab-
steppbreite zwischen:
5 Hosenteil und
6 Schlitzleiste oder vorgefertigter Taschenbeutel
auf die gewünschte Rasterstellung eingestellt werden.
Absenkposition des Falters einstellen:
1. Abb. 19: Anschlagschraube 4 am Revolver 2 für
die Absenkposition einstellen. Die Kontermutter 3 lö-
sen und die Anschlagschraube 4 in Position drehen.
2. Abstand des Falters 8 zur Klammerschiene 7 über-
prüfen.
HINWEIS - Absenkposition Falter testen!
In korrekter Position muss sich der Falter ohne Rei-
bungskontakt links vom Klammerschlitten auf die Ar-
beitsfläche absenken.
3. Kontermutter der Anschlagschraube festziehen.
Abb. 19
Abb. 19
