Instandhaltung
C.5.5 Maschine einrichten
Lichtempfindlichkeit der Photozelle einstellen:
Die Photozelle 1 am Nähkopf steuert den Beginn und
das Ende des Nähvorganges. Die Empfindlichkeit der Pho-
tozelle muss auf das Nähmaterial eingestellt werden. Vor-
aussetzung ist, dass diese Funktion eingeschaltet ist (siehe
Kap. D.4.9).
1. Abb. 24: Sicherstellen, dass der Lichtstrahl 2 der
Photozelle nicht unterbrochen ist.
2. Tastatur entriegeln:
Die beiden Tasten 5 und 6 (+ / -) ca. 5 s gedrückt
halten.
Die grüne LED 8 leuchtet kurz auf und zeigt die Ent-
riegelungszustand an. Die Entriegelungsdauer (rote
LED 7 blinkt) beträgt 4 min, danach wird das Licht-
leiter-Steuergerät wieder automatisch verriegelt.
3. Mit Taste 5 und 6 die Empfindlichkeit einstellen:
+ die Empfindlichkeit erhöhen
- die Empfindlichkeit verringern
4. Mit dem zu verwendenden Nähmaterial 3 den Licht-
strahl 2 unterbrechen, die gelbe LED 9 muss er-
löschen. Falls die gelbe LED nicht erlischt, die Emp-
findlichkeit verringern.
HINWEIS - Rote LED!
Die rote LED 7 7 7 7 7 darf in keinem Schaltzustand auf-
leuchten. Leuchtet die rote LED auf, befindet sich der
Lichtverstärker im kritischen Schaltzustand. In diesem
Fall muss die Empfindlichkeit der Photozelle erhöht
werden, bis die rote LED erlischt. Danach wird die
Empfindlichkeit auf das Nähmaterial, wie oben be-
schrieben, eingestellt.

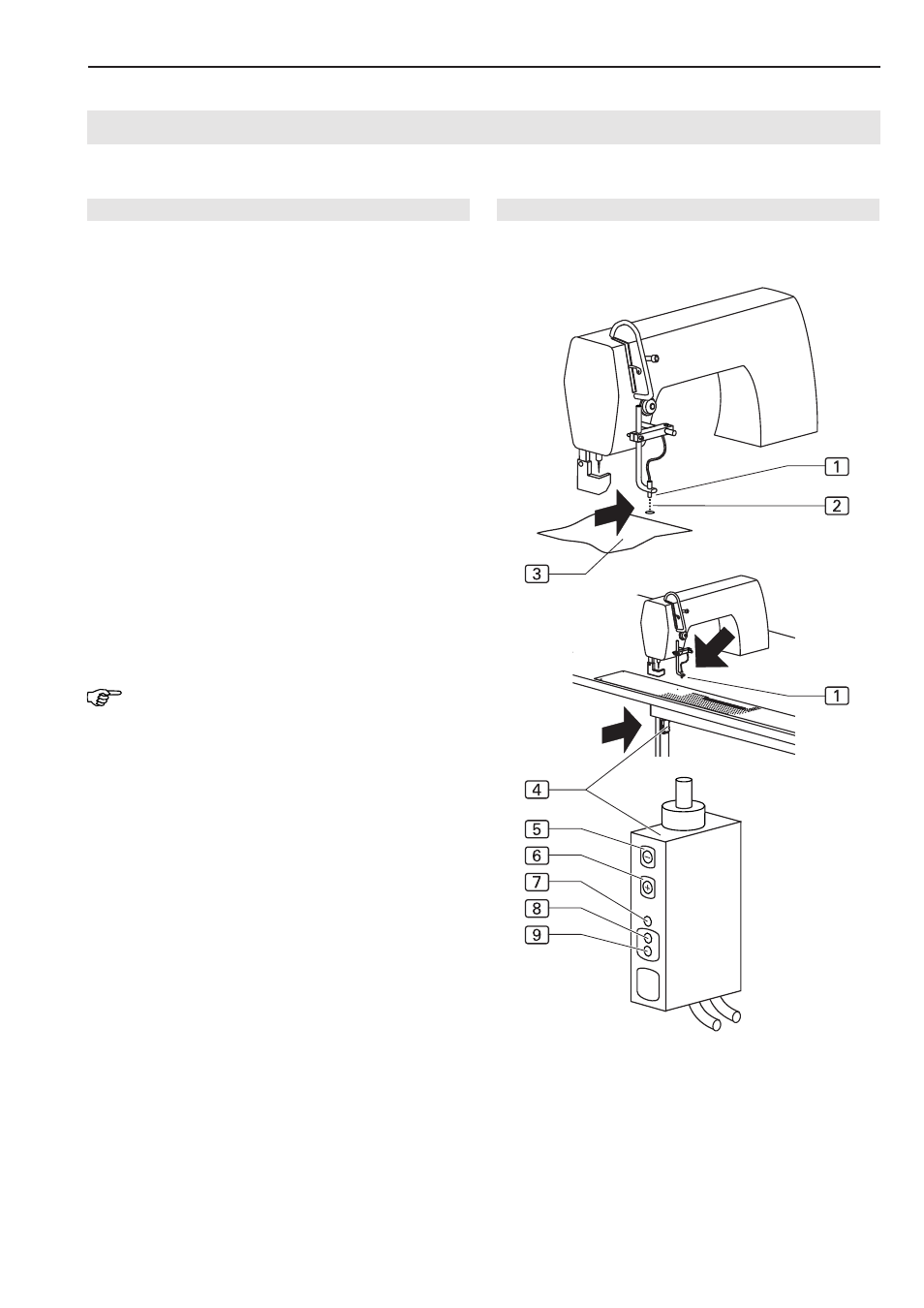

Abb. 24
Abb. 24
