Funktion der Maschine

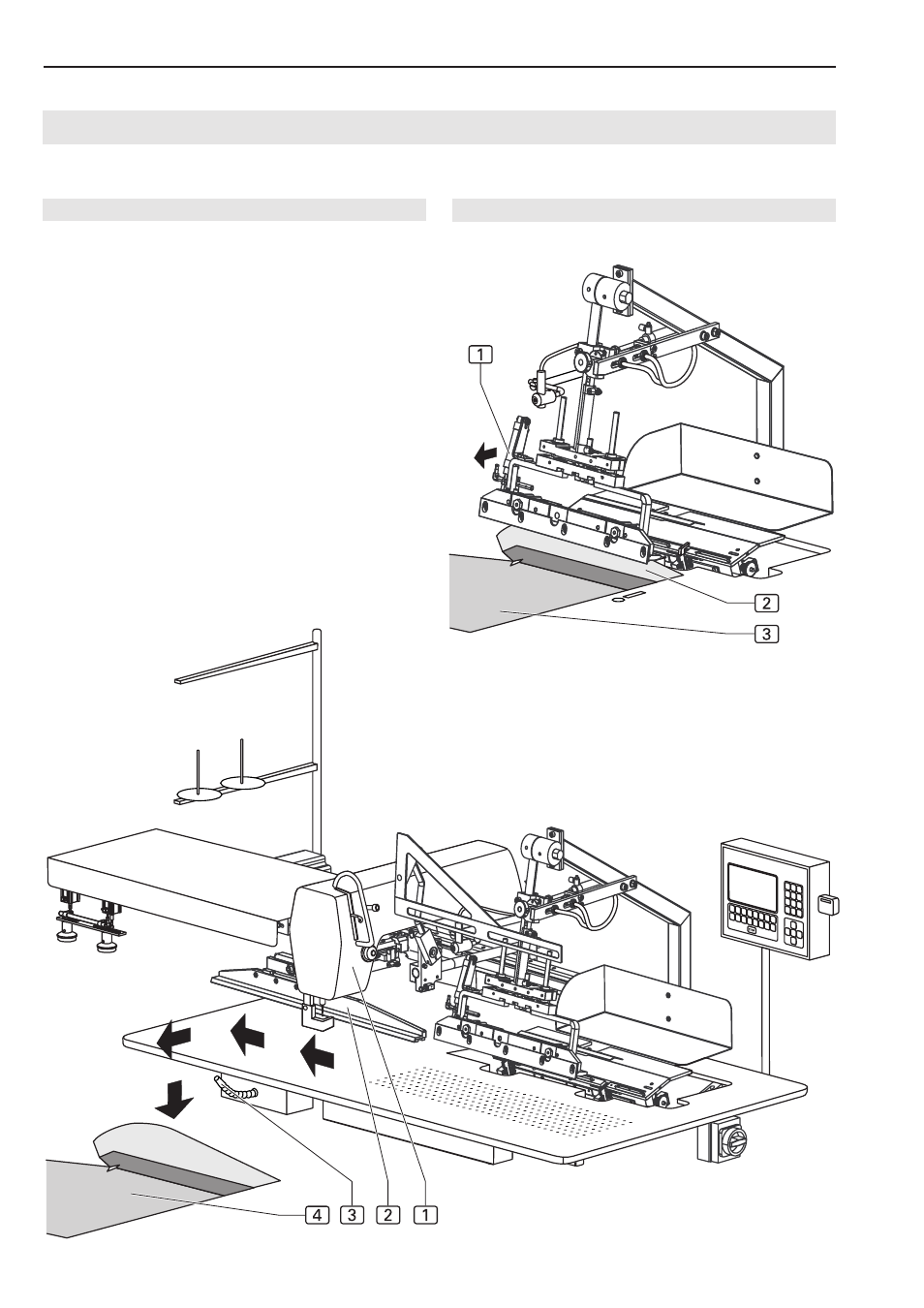

Abb. 17/18
Abb. 17
B.2.15 Rechte Seitentasche / Hosenteil vernähen
Falter, Abb. 17:
Der Falter 1 fährt mit der Seitentasche nach links zur
Arbeitsplatte, senkt sich ab und legt die Seitentasche
2
auf das linke Hosenteil 3.
Hauptklammer und Nähkopf, Abb. 18:
Die Hauptklammer 2 fährt zur Einlegestation und
übernimmt das Hosenteil und die Seitentasche . Der
Falter fährt hoch in seine Ausgangsposition.
Die Hauptklammer transportiert die Nähteile auf der Ar-
beitsplatte von der Einlegestation zum Nähkopf 1.
Nach dem Abnähen werden die Nähteile 4 durch die
Druckluftvorrichtung 3 vom Arbeitstisch geblasen.
Abb. 18
