- C 51 -
Betriebsanleitung Kurznaht-Automat 2211-5
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Anpressdruck des Hilfstransportes justieren:

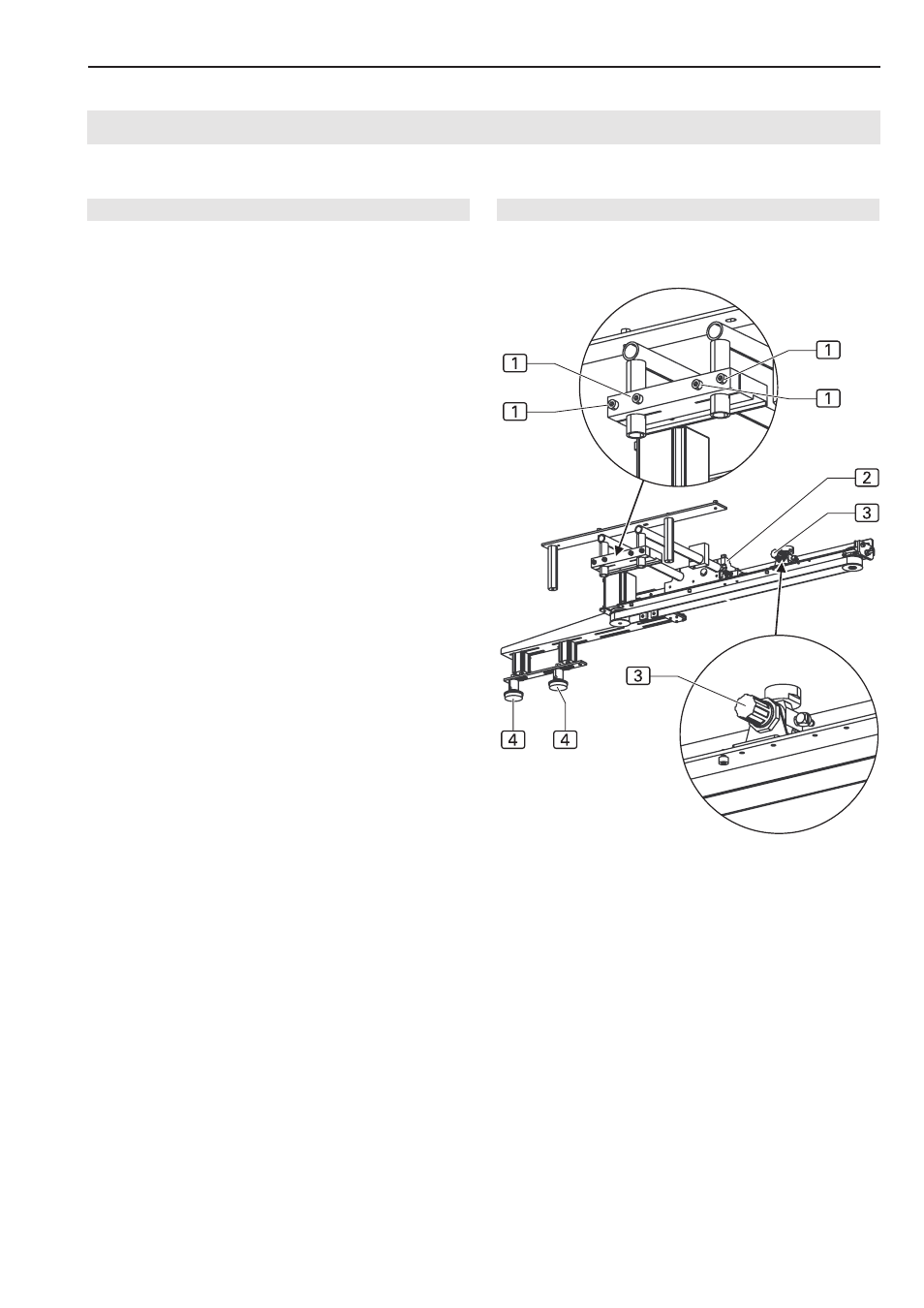

Abb. 13: Überprüfen, ob die Stempel 4 über die ganze
Länge der Transportstrecke gleichmäßigen Druck auf das
Nähstück ausüben. Dazu ein Stück Textil an die Einlege-
position legen und die Stempel absenken.
Anpressdruck kontrollieren, indem an mehreren Stellen
entlang der Transportstrecke versucht wird, das Nähstück
unter dem Stempel wegzuziehen. Der Anpressdruck sollte
an allen Stellen gleich stark sein. Falls der Anpressdruck
der Stempel eingestellt werden muss:
1. Anpressdruck am Druckminderer 3 auf 1 bar ( 0,1
mpa) einstellen.
2. Parallele Ausrichtung der Stempel 4 am Gleitblech
überprüfen. Falls die Ausrichtung der Stempel einge-
stellt werden muss:
3. Die vier Befestigungsschrauben 1 öffnen.
4. Höhenposition des gesamten Hilfstransports 2 kor-
rigieren.
5. Die vier Befestigungsschrauben 1 festziehen.
6. Anpressdruck bei vollständig abgesenkten Stempeln
erneut über die ganze Länge der Transportstrecke
prüfen.
Abb. 13
Abb. 13
