Betriebsanleitung Kurznaht-Automat 2211-5 Beisler Nähautomation
B.2
Funktion der Maschine
Abb. 19
Versorgungsschalter:
Hauptschalter
Mit dem Hauptschalter 2 wird die Stromversorgung
der Maschine ein- und ausgeschaltet. Bei längeren
Auszeiten muss zur Sicherheit die Maschine mit dem
Hauptschalter ausgeschaltet und damit alle Funktions-
einheiten stillgelegt werden. Der Hauptschalter dient
zusätzlich als Not-Aus-Schalter.
Vakuum-Schalter
Mit dem Vakuum-Schalter 5 wird die optionale Va-
kuumpumpe ein- und ausgeschaltet.
Steuerungsschalter:
Fußschalter Maschinenablauf
Mit dem Fußschalter Maschinenablauf 3 werden die
einzelnen Arbeitsschritte der Maschine gesteuert bzw.
der vollautomatische Maschinenablauf gestartet.
Fußschalter Schlitzleistenklemme
Durch Niederdrücken des Fußschalters Schlitzleisten-
klemme 4 wird, abhängig vom Schaltzustand, die
Schlitzleistenklemme entweder geschlossen oder
geöffnet.
B.2.16 Schalter
Der Kurznaht-Automat ist mit drei Schaltertypen ausge-
rüstet:
• Notschalter für den Abbruch eines Nähprogrammes,
• Versorgungsschalter für Strom,
• Steuerungsschalter zur Steuerung des Maschinenab-
laufs.
Notschalter:
Taste Programm-Stop
Durch Drücken der Taste Programm-Stop 1 werden
alle Fahrbewegungen und der Nähvorgang sofort ge-
stoppt.
Das Steuerungsprogramm führt ein Reset durch.

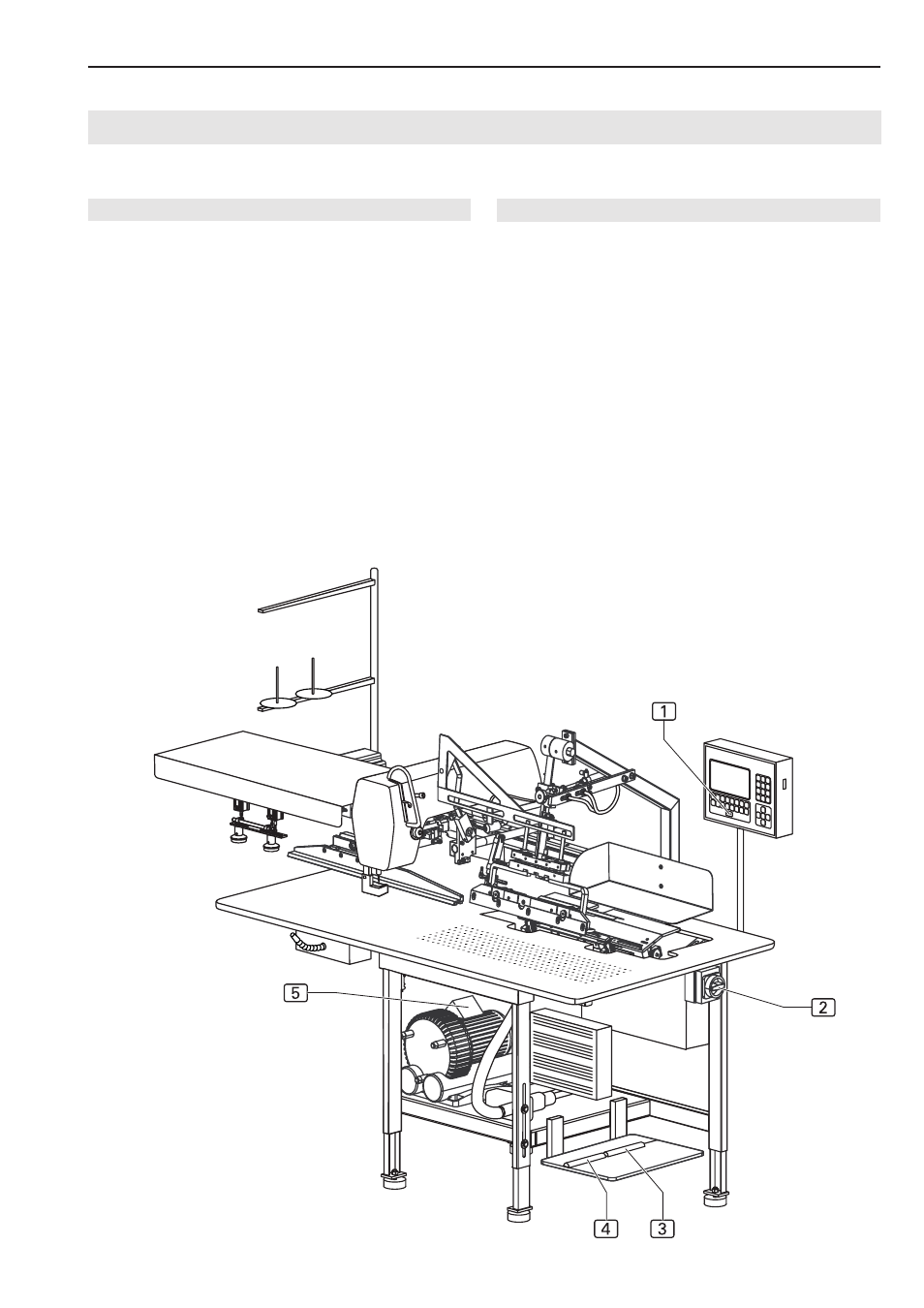

Abb. 19
