Betriebsanleitung Kurznaht-Automat 2211-5 Beisler Nähautomation
B.2
Funktion der Maschine
Abb. 2/3
Abb. 2
Abb. 3
B.2.3 Linke Schlitzleiste anlegen
Schlitzleiste und linkes Hosenteil sind idealerweise mit ei-
nem Zwick vormarkiert. Ist kein Zwick vorhanden, wird die
Anlegepostion mit Klebestreifen oder Filzschreiber auf der
Arbeitsplatte bzw. der Aufpickplatte markiert.

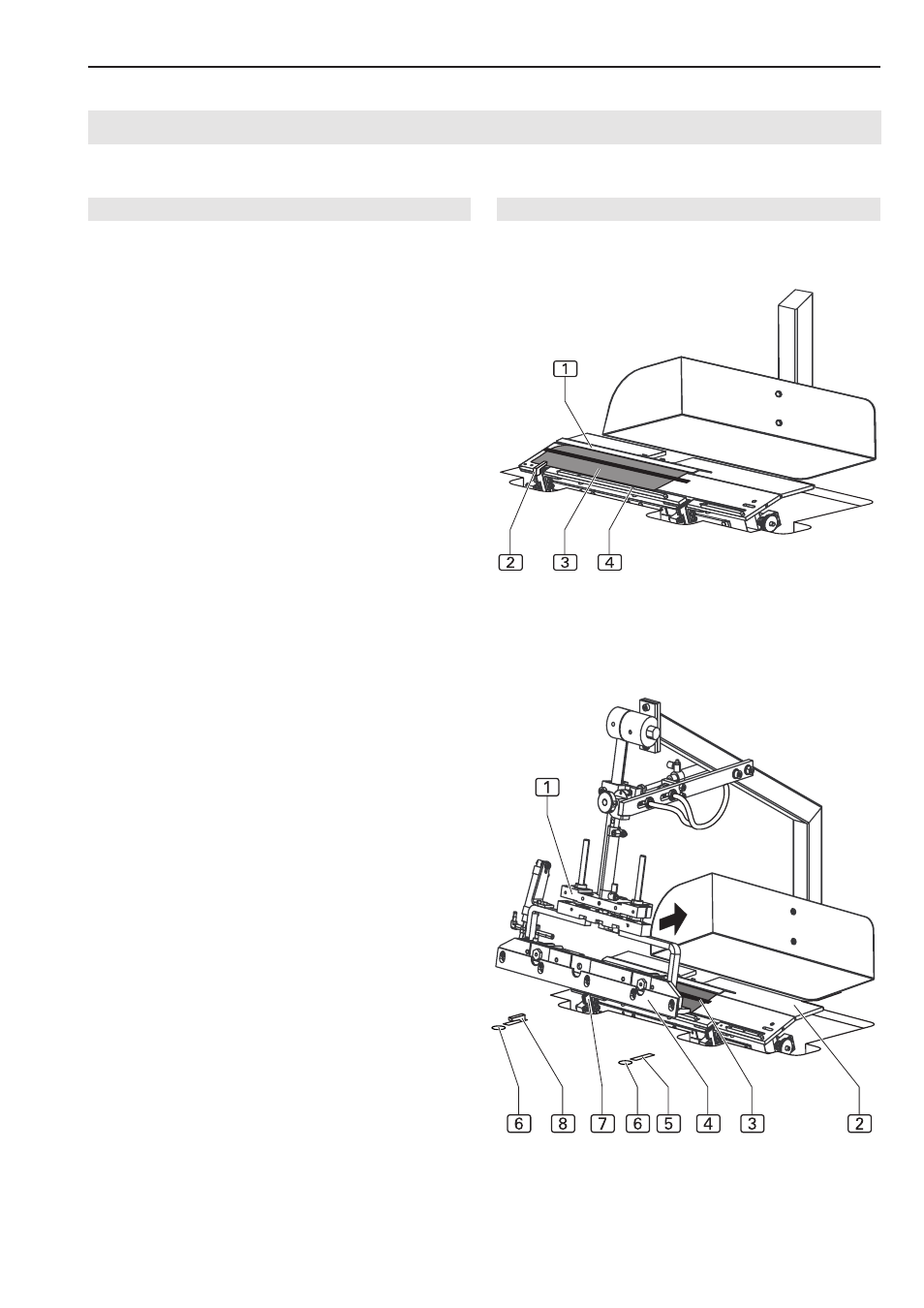

Anlegeposition Schlitzleiste, Abb. 2:
Die Schlitzleistenklemme 1 ist während des Anlege-
vorgangs geöffnet.
Die Schlitzleiste 3 wird an der Anschlagleiste 4 der
Aufpickplatte angelegt. Die genaue Position zu der
Schere 2 wird durch den Zwick in der Schlitzleiste
gekennzeichnet.
Schlitzleistenklemme, Abb. 2:
Die Schlitzleistenklemme 1 schließt und fixiert die
Schlitzleiste 3, während das Stoffmaterial angekappt
und anschließend umgebuggt wird.
Schlitzleiste umbuggen und aufnehmen, Abb. 3:
Der Falter 1 fährt nach rechts zur Aufpickplatte 2.
Die Schlitzleiste 3 wird von der Schere 7 angekappt
und anschließend von der Falterklemme 4 umge-
buggt und aufgenommen.
Die Schere 8 der Arbeitsplatte öffnet sich, die
Schere 5 ist passiv und bleibt in der Arbeitsplatte ver-
senkt.
Die beiden Positionierlichter 5 unterstützen das An-
legen des Zwickes des linken Hosenteiles an der Sche-
re 8.
