Instandhaltung

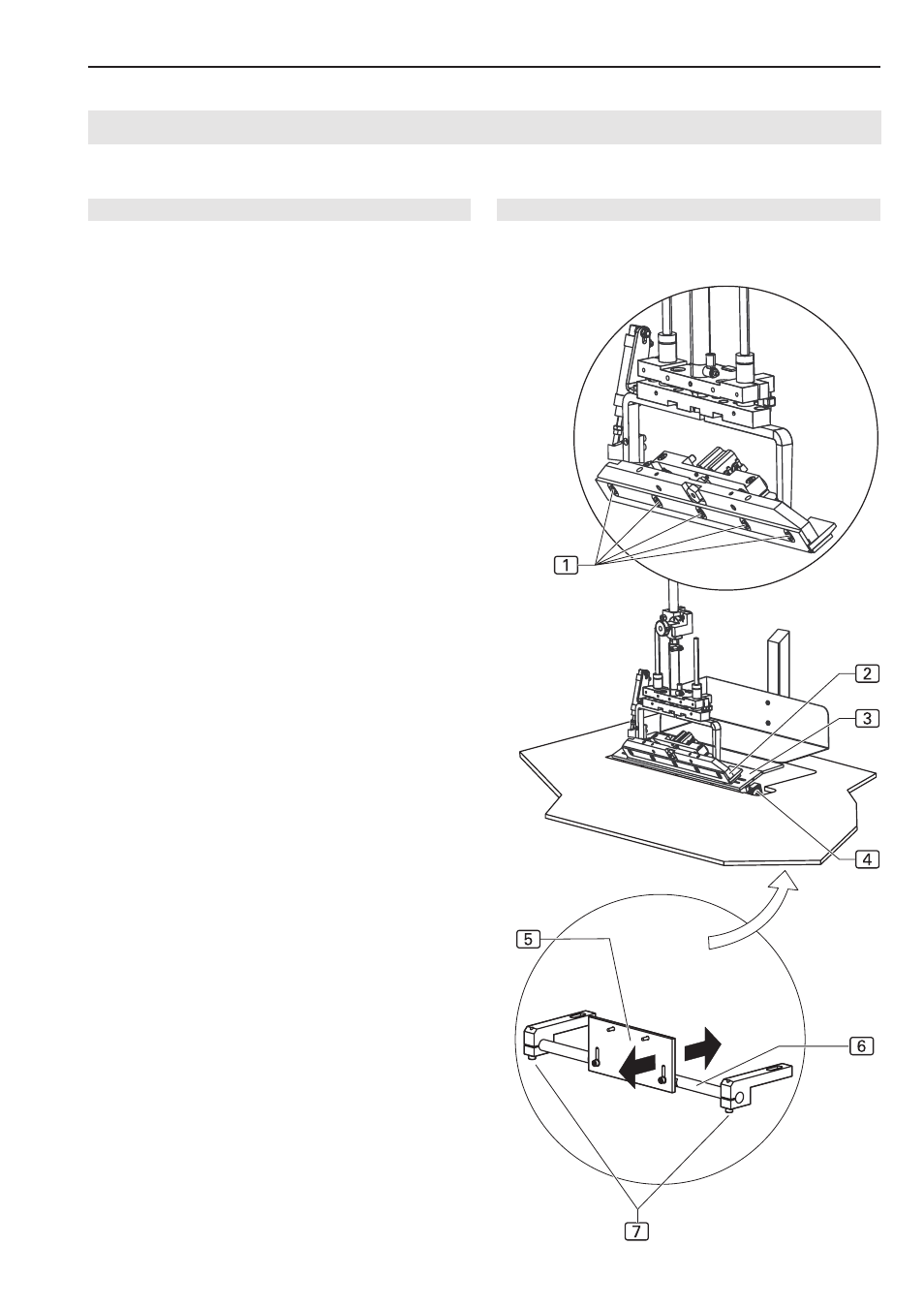

Abb. 20
Abb. 20
C.5.5 Maschine einrichten
Falter an Aufpickplatte ausrichten:
Damit der Falter das Taschenbesetz gleichmäßig aufneh-
men kann, muss er im abgesenkten Zustand über seine
gesamte Länge plan auf der Aufpickplatte aufliegen.
Neigung der Aufpickplatte einstellen:
1. Abb. 20: Aufpickplatte fixieren. Dazu das Stellrad 4
vollständig in den Minusbereich drehen.
2. Den Falter 2 auf die Aufpickplatte 3 fahren. Dazu
mit den Funktionen der Ein-/Ausgangssteuerung:
• Falter nach rechts fahren.
• Falter absenken.
3. Die Neigung der Aufpickplatte so einstellen, dass der
Falter absolut plan auf der Aufpickplatte aufliegt. Dazu
die beiden Befestigungsschrauben 7 der Halterung
der Aufpickplatte an der Unterseite des Arbeitstisches
lösen und die Halterung 5 auf der Aufhängung 6
verdrehen.
4. Befestigungsschrauben wieder festziehen.
5. Anschließend die Falterschiene 2 nachjustieren. Die
Befestigungsschrauben 1 etwas lösen und die Fal-
terschiene gleichmäßig auf die Aufpickplatte nieder-
drücken.
6. Die Befestigungsschrauben 1 wieder festziehen.
