Betriebsanleitung Kurznaht-Automat 2211-5
- C 60 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Scheren justieren:
Die Schnitttiefe des Zwicks wird bei den vier Scheren durch
unterschiedliche Einstellungen vorgenommen.

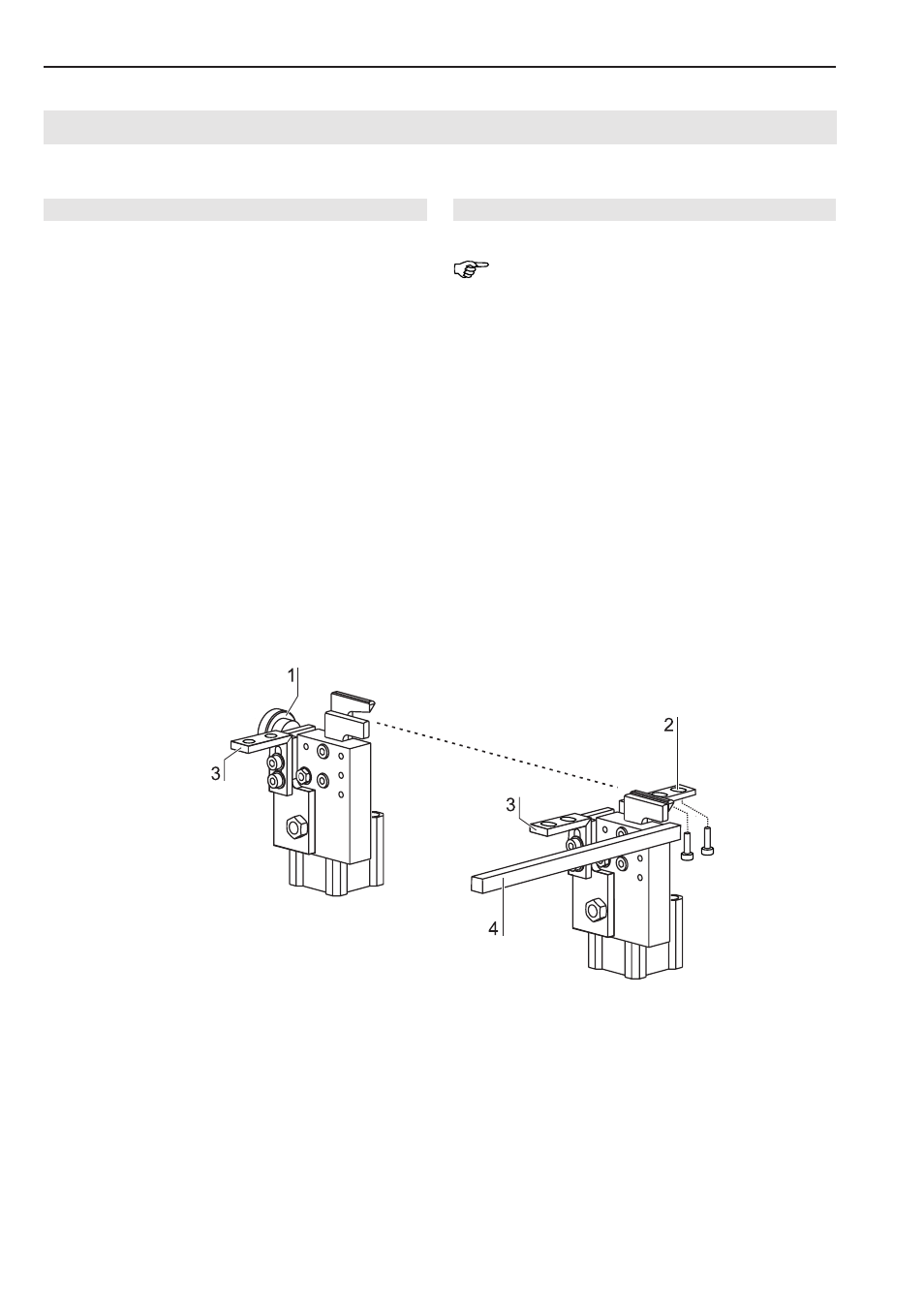

• Abb. 23: Die Schnitttiefe der beiden Scheren der Ar-
beitsplatte für den Zwick des linken und rechten Ho-
senteils wird durch Verdrehen des Einstellrades 1 ver-
ändert.
• Die Schnitttiefe des Zwicks in der linken Schlitzleiste
steht in Abhängigkeit zur Montageposition des Sche-
renblocks. Die Montagewinkel 2 verfügen über Lang-
löcher. Durch Verschieben des Schereblockes in den
Langlöchern kann die Schere in exaktem Abstand zur
Anschlagleiste 4 der Aufpickplatte positioniert wer-
den.
• Die vertikale Postion der Scheren wird durch Verschie-
ben des Scherenblocks in den Langlöchern des ver-
tikalen Winklearmes 3 eingestellt. Dabei ist zu be-
achten, dass in abgesenktem Zustand die Scheren
bündig mit der Oberkante der Arbeitsplatte bzw. der
Aufpickplatte positioniert sein müssen.
Abb. 23
Abb. 23
HINWEIS - Ausrichtung der Schneidepunkte!
Die beiden Scheren für den Zwick in der linken Schlitz-
leiste und im linken Hosenteil mussen so zueinander
ausgerichtet sein, dass die beiden Schneidenpunkte
exakt auf einer Flucht liegen.
