Betriebsanleitung Kurznaht-Automat 2211-5
- C 54 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Ausrückposition des Klammerschlittens justieren:
Die Ausrückposition des Klammerschlittens wird für den
vorderen und hinteren Anschlagpunkt am Lagerbock ein-
gestellt.

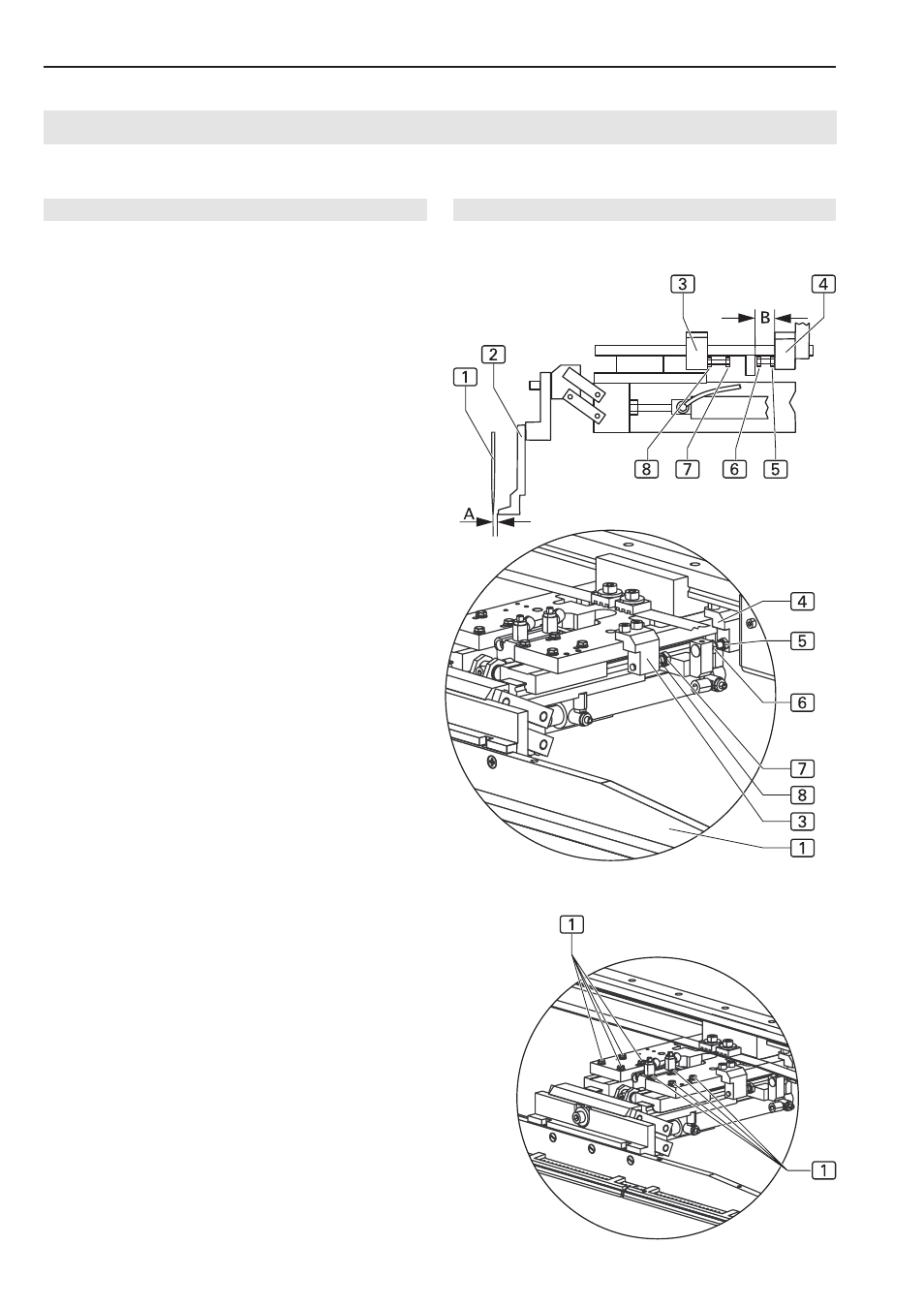

Abb. 16: Der vordere Anschlagpunkt 3 legt fest, wie weit
der Klammerschlitten an die Nadel des Nähkopfes her-
anfährt, der hintere Anschlagpunkt 4 legt fest, wie weit
der Klammerschlitten in die Ausgangsposition zurückfährt.
Vorderen Anschlagpunkt einstellen:
1. Die Hauptklammer absenken.
2. Druck aus dem Druckluftsystem der Maschine nehmen.
Druckluftschlauch der Maschine von der bauseitigen
Druckluftversorgung abkuppeln.
3. Die Hauptklammer mit der Hand unter den Nähkopf
verschieben und die Nadel per Handantrieb absenken.
4. Abb. 16: Der Abstand A von der Klammerschiene 2
zur Nadel 1 muss 1-1,5 mm betragen.
5. Kontermutter 8 der Anschlagschraube 7 am La-
gerbock lösen und die Anschlagschraube auf Positi-
on drehen.
6. Abstand A überprüfen.
7. Kontermutter der Anschlagschraube festziehen.
Hinteren Anschlagpunkt einstellen:
Der hintere Anschlagpunkt ist korrekt eingestellt, wenn die
lichte Länge B der Anschlagschraube 6 exakt 10 mm be-
trägt.
1. Abb. 16: Kontermutter 5 der Anschlagschraube 6
lösen und die Anschlagschraube auf Position drehen.
2. Länge B überprüfen.
3. Kontermutter der Anschlagschraube festziehen.
Parallellauf der Klammerschiene justieren:
1. Überprüfen, ob Nadel des Nähkopfes über die ganze
Länge der Klammerschiene exakt parallel zur Klam-
merschiene verläuft. Dazu die Hauptklammer unter
dem Nähkopf durchschieben und den Abstand von der
Klammerschiene zur Nadel an mehreren Punkten über-
prüfen.
2. Abb. 17: Falls der Verlauf nicht parallel ist, die acht
Befestigungsschrauben 1 der Klammeraufhängung
lösen und die Klammerschiene in Parallelposition
schwenken.
3. Befestigungsschrauben der Klammeraufhängung wie-
der anziehen und Lauf der Klammerschiene kontrol-
lieren..
Abb. 16/17
Abb. 16
Abb. 17
