Betriebsanleitung Kurznaht-Automat 2211-5
- C 58 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Faltsteg an Falterklemme ausrichten:
Damit der Falter das Taschenbesetz gleichmäßig umbug-
gen kann, muss die Falterklemme 1 mittig über dem
Faltsteg 2 sitzen.
Faltsteg justieren:

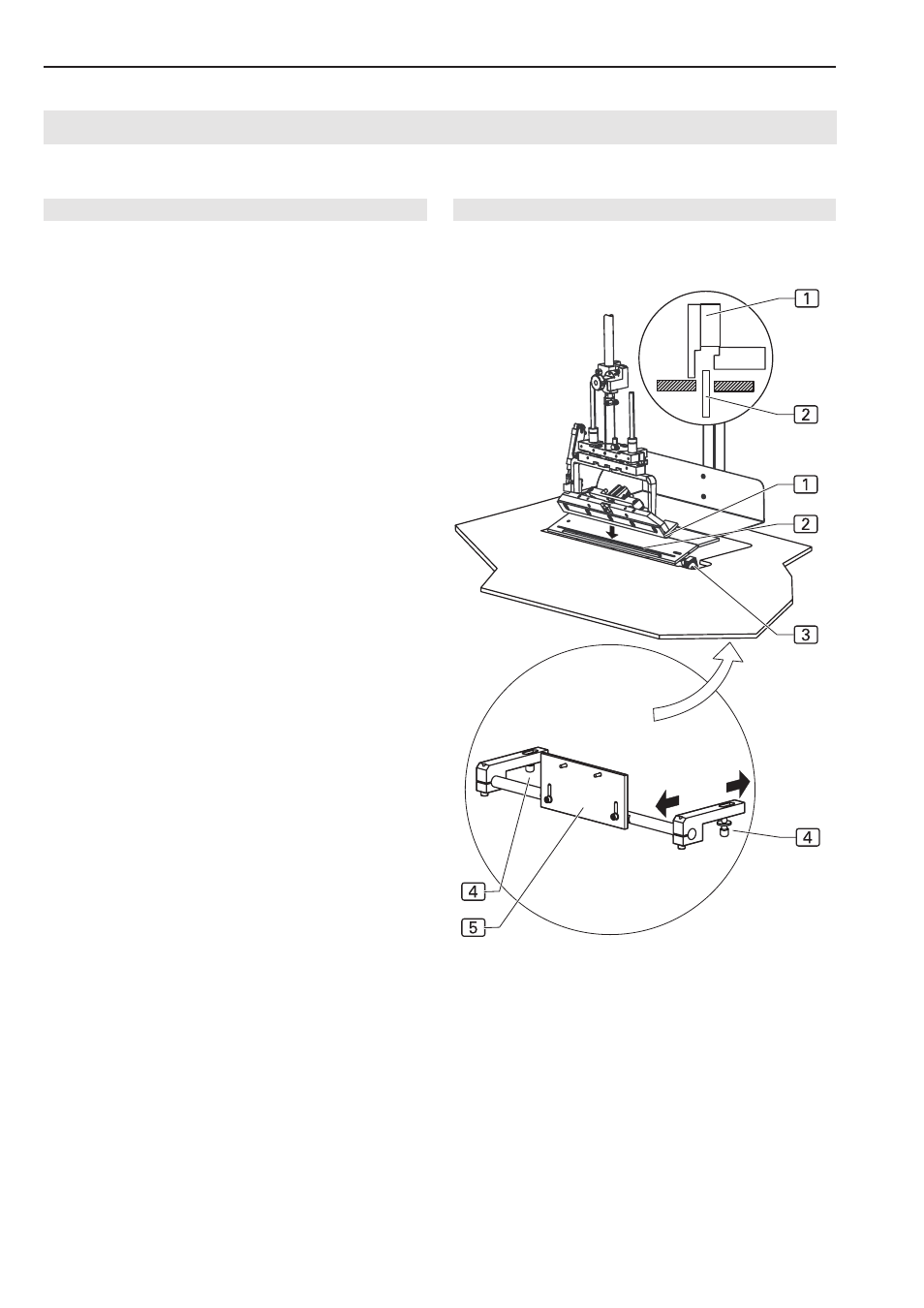

1. Abb. 21: Aufpickplatte fixieren. Dazu das Stellrad 3
vollständig in den Minusbereich drehen.
Die Befestigungsschrauben 4 der Aufhängung des
Faltsteges an der Unterseite des Arbeitstisches lösen
und die Aufhängung 5 verschieben.
2. Befestigungsschrauben wieder festziehen.
Abb. 21
Abb. 21
