Instandhaltung – Beisler 2112-5 Benutzerhandbuch
Seite 47
- C 47 -
Betriebsanleitung Kurznaht-Automat 2211-5
Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung
Instandsetzungsarbeiten an der Maschine dürfen nur aus-
geführt werden von:
• einem autorisierten Technischen Service,
• von Personal, das auf einer Schulung durch den Lie-
feranten oder Hersteller das notwendige Wissen zur
Einrichtung und Instandhaltung der Maschine erwor-
ben hat.
Zum Einbau oder zum Tausch von Maschinenteile dürfen
nur originale Ersatzteile verwendet werden.
Hersteller und Lieferant übernehmen keine Gewähr für
Ersatzteile von Drittherstellern.
HINWEIS - Programmieranleitung!
Für Instandsetzungsarbeiten ist es erforderlich, dass
Maschinenteile in ihren Einzelbewegungen ablaufen
und die Machinenbewegung gestestet wird. Diese
Funktionen werden über das Service-Menü, Ebene 1
gesteuert.
Die Anleitungen dazu finden Sie in der Programmier-
anleitung Teil D.
Bedienteil aus-/einbauen:
1. Maschine vom Stromnetz nehmen.

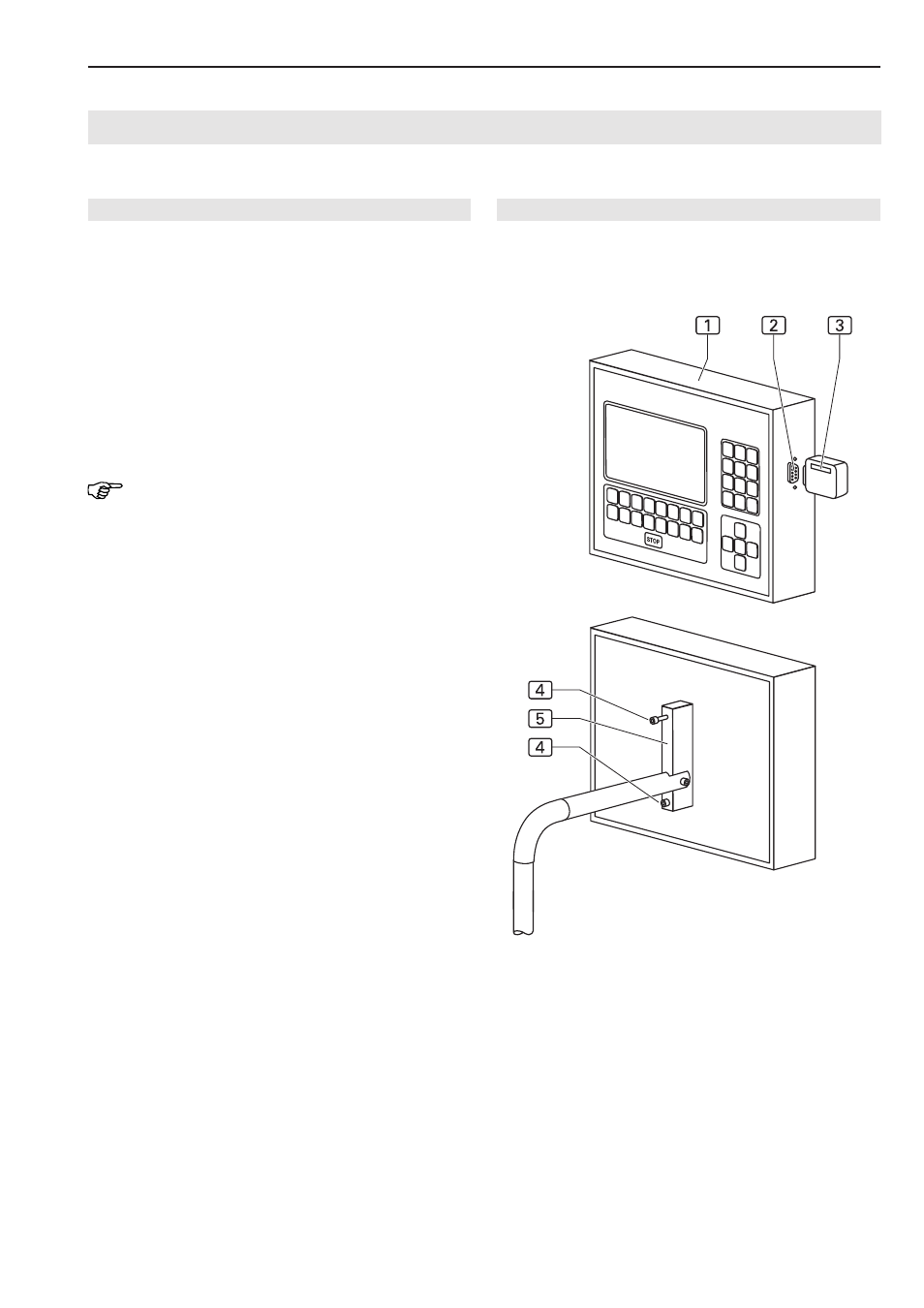

2. Abb. 6: Beide Befestigungsschrauben 4 der Halte-
rung 5 des Bedienteiles herausschrauben.
3. Bedienteil 1 abnehmen, Tauschteil ansetzen und
festschrauben.
4. Nahtprogramme einspielen: Memory-Stick 3 in die Auf-
nahme 2 stecken (siehe Programmieranleitung Teil
D).
Abb. 6
Abb. 6
