150 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten-Verwaltung
4.6 3D-Liniengr
a
fik (FCL2-F
u
nktion)

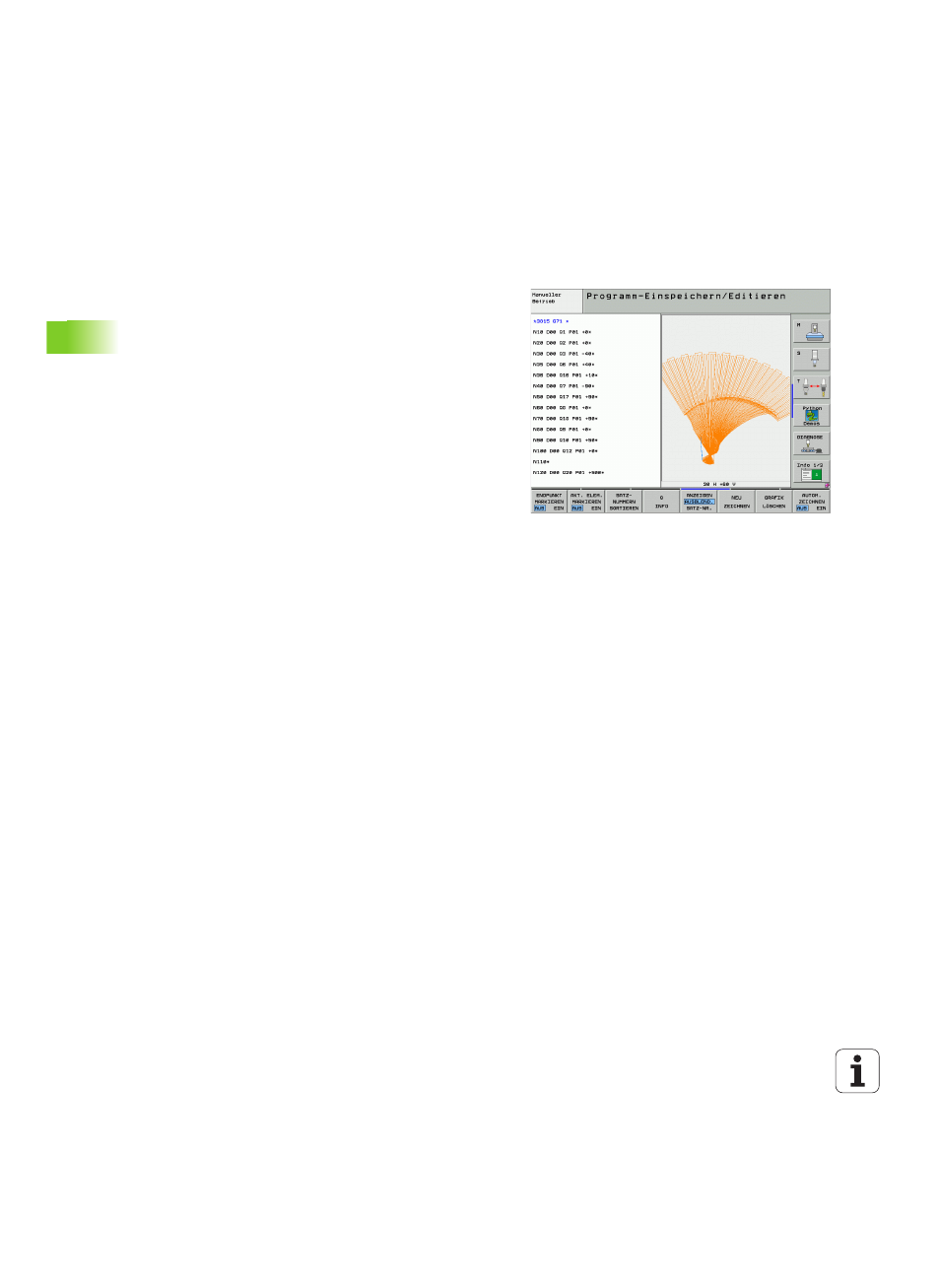

4.6 3D-Liniengrafik (FCL2-Funktion)
Anwendung
Mit der dreidimensionalen Liniengrafik können Sie die
programmierten Verfahrwege von der TNC dreidimensional darstellen
lassen. Um Details schnell erkennen zu können, steht eine
leistungsfähige Zoom-Funktion zur Verfügung.
Insbesondere extern erstellte Programme können Sie mit der 3D-
Liniengrafik schon vor der Bearbeitung auf Unregelmäßigkeiten
prüfen, um unerwünschte Bearbeitungsmarken am Werkstück zu
vermeiden. Solche Bearbeitungsmarken treten beispielsweise dann
auf, wenn Punkte vom Postprozessor falsch ausgegeben wurden.
Damit Sie schnell Fehlerstellen aufspüren können, markiert die TNC
den im linken Fenster aktiven Satz in der 3D-Liniengrafik andersfarbig
(Grundeinstellung: Rot).
 Zur Bildschirm-Aufteilung Programm links und 3D-Linien rechts
wechseln: Taste SPLIT SCREEN und Softkey PROGRAMM + 3D-
LINIEN drücken
