480 8 Programmieren: Zyklen
8.1
0
Sonder
-Zyklen

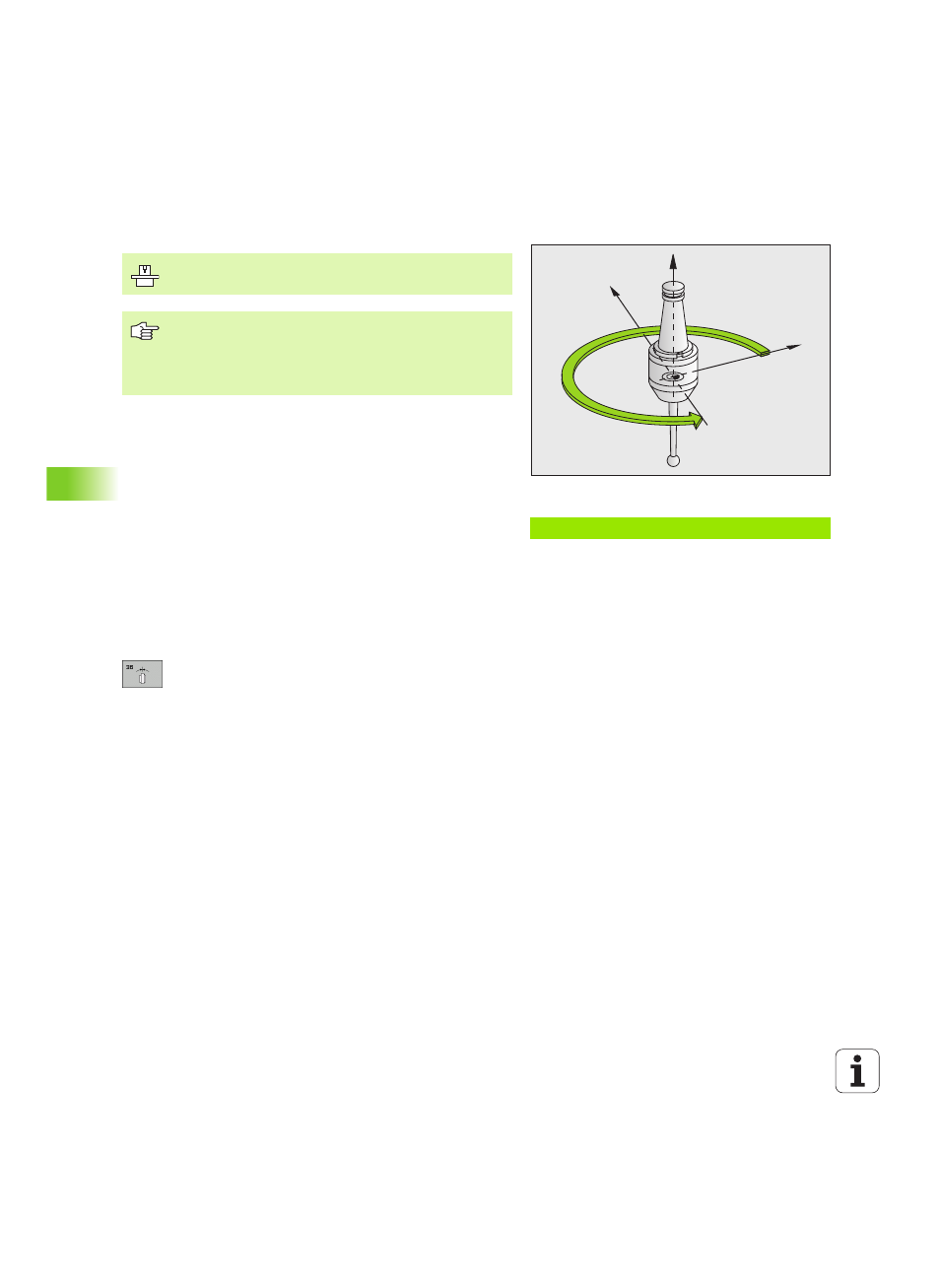

SPINDEL-ORIENTIERUNG (Zyklus G36)
Die TNC kann die Hauptspindel einer Werkzeugmaschine ansteuern
und in eine durch einen Winkel bestimmte Position drehen.
Die Spindel-Orientierung wird z.B. benötigt
„ bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position
für das Werkzeug
„ zum Ausrichten des Sende- und Empfangsfensters von 3D-
Tastsystemen mit Infrarot-Übertragung
Wirkung
Die im Zyklus definierte Winkelstellung positioniert die TNC durch
Programmieren von M19 oder M20 (maschinenabhängig).
Wenn Sie M19, bzw. M20 programmieren, ohne zuvor den Zyklus G36
definiert zu haben, dann positioniert die TNC die Hauptspindel auf
einen Winkelwert, der in einem Maschinen-Parameter festgelegt ist
(siehe Maschinenhandbuch).
 Orientierungswinkel : Winkel bezogen auf die Winkel-
Bezugsachse der Arbeitsebene eingeben
Eingabe-Bereich: 0 bis 360°
Eingabe-Feinheit: 0,001°
Beispiel: NC-Satz
N76 G36 S25 *
X
Y
Z
Maschine und TNC müssen vom Maschinenhersteller
vorbereitet sein.
In den Bearbeitungszyklen 202, 204 und 209 wird intern
Zyklus 13 verwendet. Beachten Sie in Ihrem NC-
Programm, dass Sie ggf. Zyklus 13 nach einem der oben
genannten Bearbeitungszyklen erneut programmieren
müssen.
