Seite 245: 5 bahnbewegungen – polarkoordinaten
HEIDENHAIN TNC iTNC 530
245
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n
6.5 Bahnbewegungen –
Polarkoordinaten
Übersicht der Bahnfunktionen mit
Polarkoordinaten
Mit Polarkoordinaten legen Sie eine Position über einen Winkel H und
einen Abstand R zu einem zuvor definierten Pol I, J fest (siehe
„Festlegen von Pol und Winkel-Bezugsachse”, Seite 110).
Polarkoordinaten setzen Sie vorteilhaft ein bei:
Positionen auf Kreisbögen
Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen

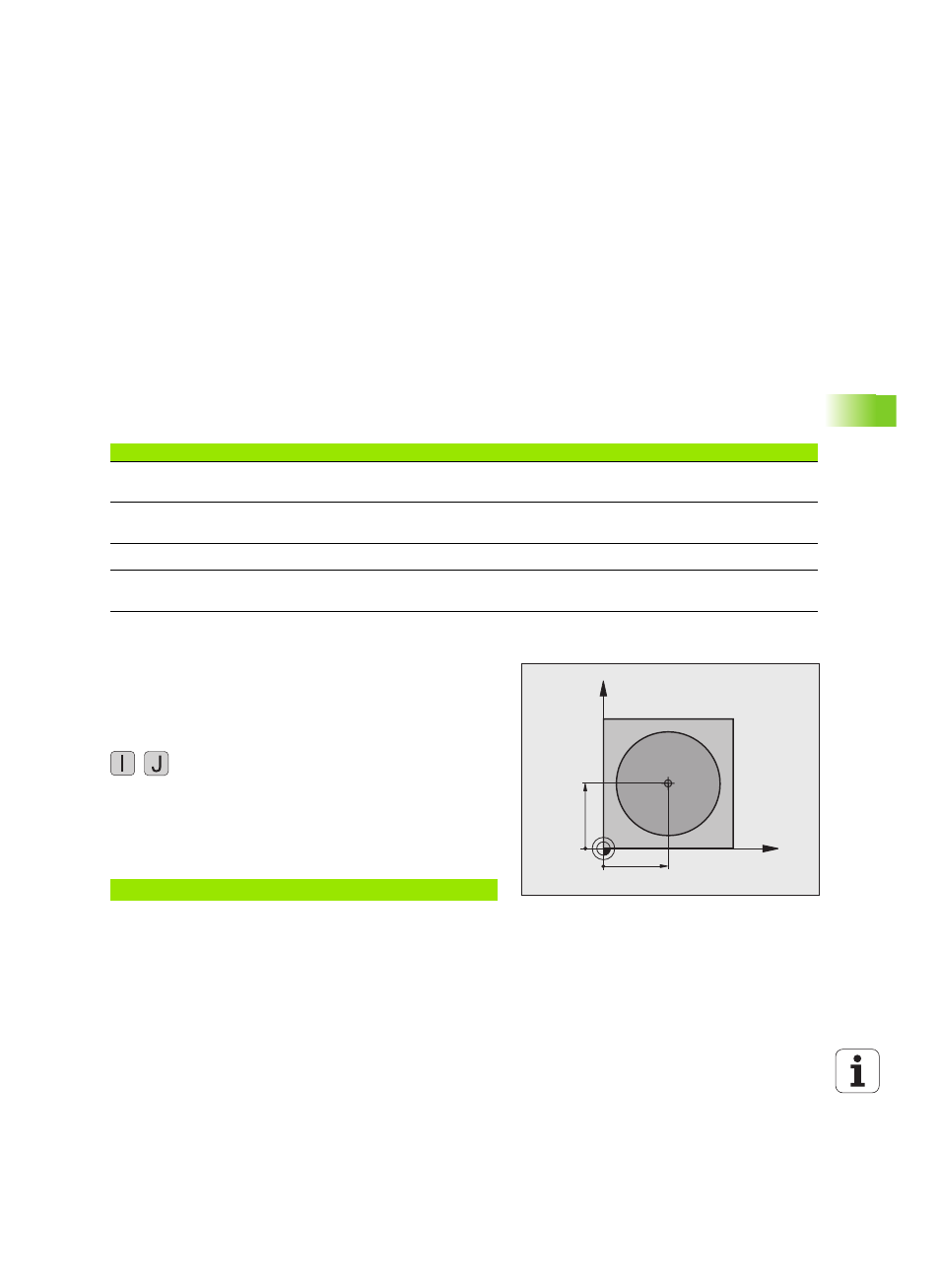

Polarkoordinaten-Ursprung: Pol I, J
Den Pol I, J können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim
Programmieren des Kreismittelpunkts.
Programmierung
Rechtwinklige Koordinaten für den Pol eingeben oder
um die zuletzt programmierte Position zu
übernehmen: G29 eingeben. Den Pol festlegen, bevor
Sie Polarkoordinaten programmieren. Pol nur in
rechtwinkligen Koordinaten programmieren. Der Pol
ist solange wirksam, bis Sie einen neuen Pol
festlegen.
NC-Beispielsätze
Werkzeug-Bewegung
Funktion
Erforderliche Eingaben
Seite
Gerade im Vorschub
Gerade im Eilgang
G10
G11
Polarradius, Polarwinkel des Geraden-
Endpunkts
Kreisbahn im Uhrzeigersinn
Kreisbahn im Gegen-Uhrzeigersinn
G12
G13
Polarwinkel des Kreisendpunkts
Kreisbahn entsprechend aktiver Drehrichtung
G15
Polarwinkel des Kreisendpunkts
Kreisbahn mit tangentialem Anschluss an
vorhergehendes Konturelement
G16
Polarradius, Polarwinkel des Kreisendpunkts
X
Y
X=I
Y=J
N120 I+45 J+45 *
