HEIDENHAIN iTNC 530
503
9.8 Bearbeit
ungsebene über einen einz
elnen, inkr
ementalen Raumwink
el
definier
en: PLANE
R
ELA
T
IVE

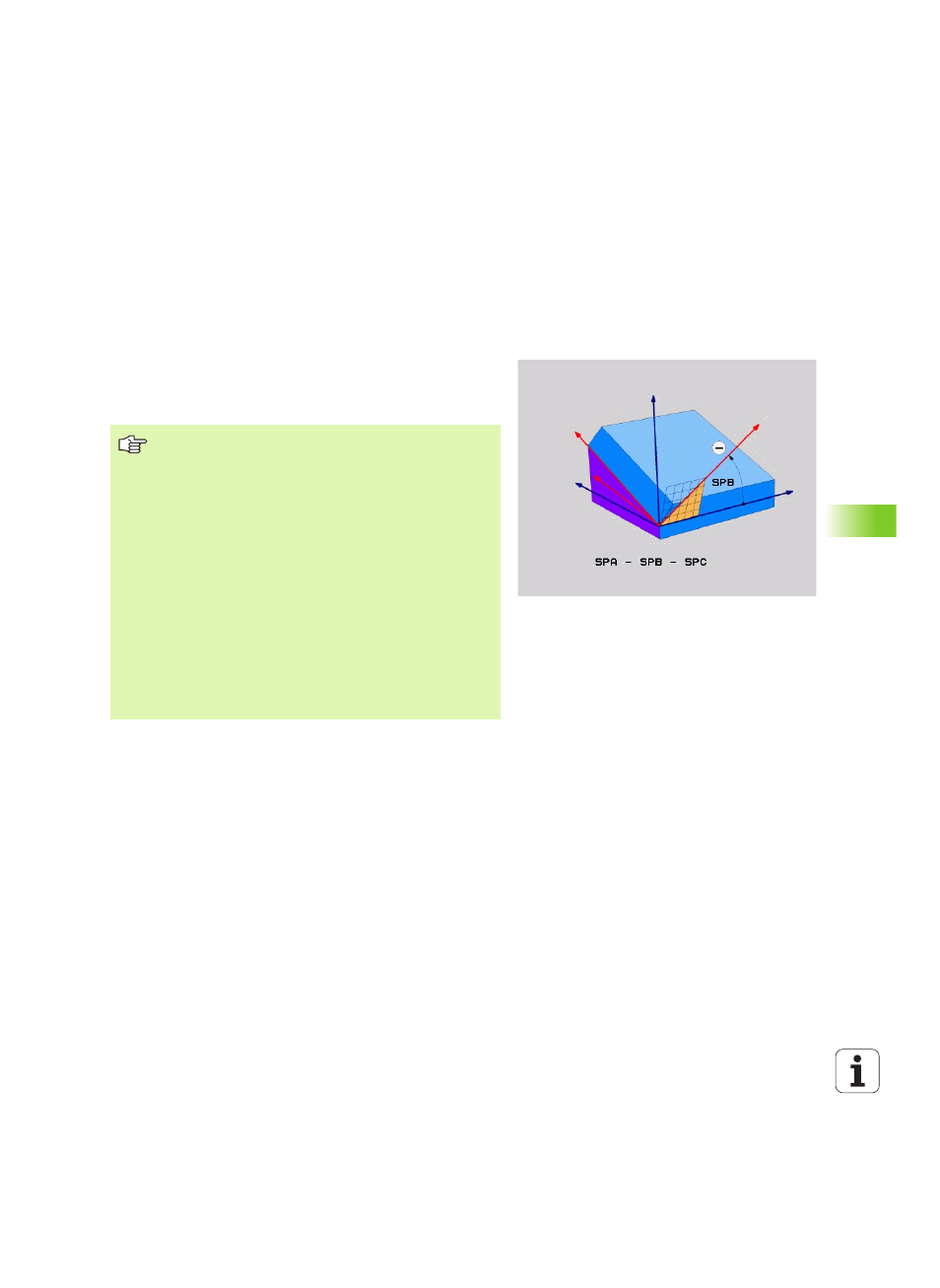

9.8 Bearbeitungsebene über einen
einzelnen, inkrementalen
Raumwinkel definieren:
PLANE RELATIVE
Anwendung
Den inkrementalen Raumwinkel verwenden Sie dann, wenn eine
bereits aktive geschwenkte Bearbeitungsebene durch eine weitere
Drehung geschwenkt werden soll. Beispiel 45° Fase an einer
geschwenkten Ebene anbringen.
Beachten Sie vor dem Programmieren
Der definierte Winkel wirkt immer bezogen auf die aktive
Bearbeitungsebene, ganz gleich mit welcher Funktion Sie
diese aktiviert haben.
Sie können beliebig viele PLANE RELATIVE-Funktionen
nacheinander programmieren.
Wollen Sie wieder auf die Bearbeitungsebene zurück, die
vor der PLANE RELATIVE Funktion aktive war, dann
definieren Sie PLANE RELATIVE mit dem gleichen Winkel,
jedoch mit dem entgegengesetzen Vorzeichen.
Wenn Sie PLANE RELATIVE auf eine ungeschwenkte
Bearbeitungsebene anwenden, dann drehen Sie die
ungeschwenkte Ebene einfach um den in der PLANE-
Funktion definierten Raumwinkel.
Parameterbeschreibung für das Positionierverhalten:
siehe „Positionierverhalten der PLANE-Funktion
festlegen”, Seite 507.
